射頻識別技術(Radio Frequency Identification Technology，RFID)是一種非接觸式的自動識別技術，其通過射頻信號自動識別目標并獲取相關數據。基本的RFID系統由3部分組成：應答器、閱讀器和天線。RFID技術近年來發展較快，已成為物聯網技術的重要一環。本文探討中低頻RFID系統的工作原理，并通過實驗的方式進行了驗證。
本裝置的主要目的是將應答器部分儲存的信息通過應答器端的耦合線圈傳遞到閱讀器端的耦合線圈，再由閱讀器讀出存儲信息。應答器采用線圈耦合無線供電，耦合線圈一方面?zhèn)鬟f信息，另一方面也充當應答器的能量源?？紤]到低功耗設計，功率放大器的效率必須較高，同時數據傳輸?shù)恼{(diào)制、編碼等需盡可能地簡單且低功耗，此外還需保證閱讀器的識別靈敏度。
1 系統總體方案

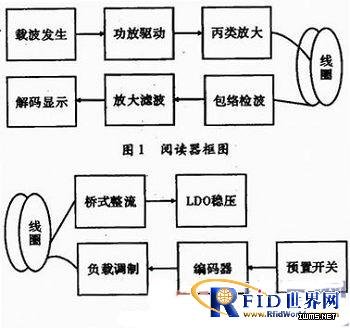

系統設計框圖如圖1和圖2所示。系統主要由閱讀器和應答器組成，閱讀器將振蕩器的振蕩信號放大后經耦合線圈輻射出去;閱讀器通過耦合線圈接收信號再交給解碼芯片解碼輸出應答器卡號，并由發光二極管顯示。應答器一方面從耦合線圈得到激勵信號，另一方面將所得信號經整流和穩壓后送入發射機為其提供能量。采用幅移鍵控(ASK)，即負載調制，其調制解調電路簡單，且功耗較低。
2 硬件電路設計
2.1 閱讀器部分設計
采用晶振和非門的簡單振蕩電路，使晶振工作在其的并聯諧振模式，該電路如圖3所示。為了推動后級的丙類功放，要求前級有一定的電流和功率驅動能力，若插入中間放大器會增加額外的功率損耗，使效率降低，同時也增加了電路各級之間匹配的復雜程度，故采用兩個非門并聯的方式以增加驅動能力。
非線性丙類功率放大器的電流導通角<90°，效率可達80%，通常作為發射機末級功放以獲得較大的輸出功率和較高的效率。為了不失真地放大信號，其負載必須是LC諧振回路。當放大器的輸入信號為正弦波時，集電極的輸出電流為余弦脈沖波。利用諧振回路LC的選頻作用可輸出基波諧振電壓和電流。
由前面載波產生電路可知產生的信號有一定的驅動能力，可直接接入后極的功放進行放大。為了便于后級匹配，將集電極饋電線圈兼作諧振回路，以抵消輸出電容的影響，其功放電路如圖4所示。

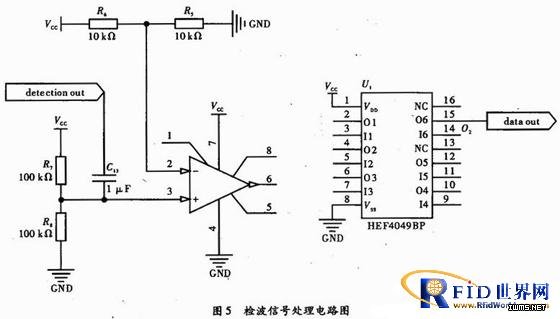

通過二極管的單向?qū)ㄐ约半娙莸某浞烹娦?yīng)進行峰值檢波。二極管選擇檢波二極管，其主要是利用檢波二極管的結電容小，工作頻率高及方向電流小的特點。包絡檢波后的輸出為不規則的波形，且其峰值小，不便于檢波芯片的處理，故采用放大比較電路，再通過非門整形后將信號處理為二進制碼型以便于解碼器的解碼。其電路如圖5所示。
對輸出匹配網絡的主要要求包括：高效率的傳送能量、濾除高次諧波分量和阻抗變換3個方面，在設計匹配網絡時應綜合考慮這3方面的要求。設計采用倒L型濾波型匹配網絡進行設計，由于LC元件損耗功率微小，可高效地傳輸功率。同時，由于其對頻率的選擇作用，決定了該種電路的窄帶性質。設計電路如圖6所示。
