● RFID讀頭前端單元
圖3給出了本實用新型的核心控制電路，其工作過程是：TRF7960通過SPI口與MSP430F2370通信。當讀頭前端檢測到有效標簽，IRQ就置高電平，TRF7960與MSP430F2370的SPI通信有效，射頻識別控制單元把數據存儲在數據寄存器中以便向PC機發送。同時射頻識別控制單元根據不同的數據幀結構執行相應的數據處理函數，判斷出不同協議的標簽，通過外接的LED燈指示出不同標準的標簽。

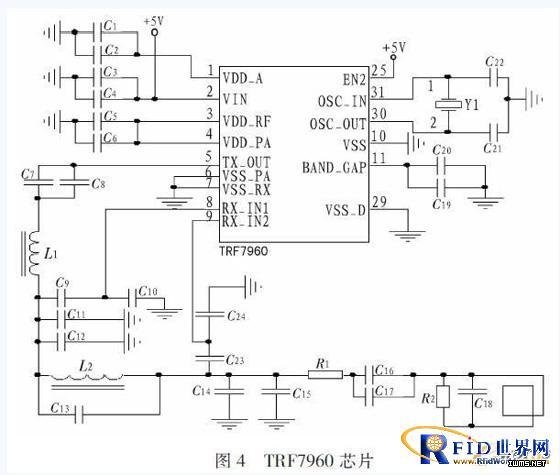

RFID讀頭前端單元的核心是TRF7960芯片如圖4所示，TRF7960的第8引腳RX1_AM，第9引腳RX2_PM為信號輸入的端，電阻R1、R2，電容C16、C17、C18，通過相互調節達到50Ω的阻抗，以便接收信號最佳，電阻R2，電容C18前端的PCB天線構成了磁場，TRF7960的第5引腳TX_ OUT不斷向磁場附近發送數據請求命令。當有標簽靠近磁場的時候，標簽通過電磁耦合接收到命令，同時向讀頭前端發送數據請求應答命令，標簽此時處于準備狀態，當讀頭接收到數據請求應答命令，開始讀取標簽的序列號，同時調用相關數據處理函數，如果數據校驗正確就把標簽信息發送到射頻識別控制單元，否則重新讀取信息。
● 無線射頻收發單元工作原理

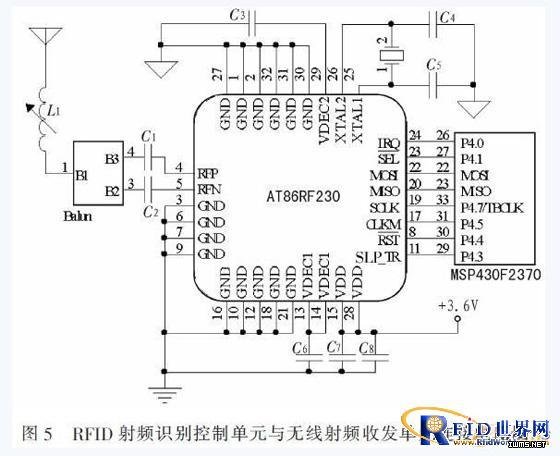

無線射頻收發單元主要采用AT86RF230芯片：當AT86RF230發送數據時，MSP430F2370把需要發送的數據通過SPI接口傳送到AT86RF230的寄存器中。數據經過基頻處理、頻率合成、功率放大，然后經過AT86RF230的第4引腳RFP通過天線E1發射。當AT86RF230接收數據時，數據通過天線E1經AT86RF230的第5腳RFN輸入，然后經過低噪聲放大、多相濾波器、復合帶通濾波、模數轉換，最后把接收到數據存儲在AT86RF230的寄存器中，然后通過SPI接口與MSP430F2370進行通信，把數據存儲到MSP430F2370的寄存器中。RFID射頻識別控制單元與無線射頻收發單元連接電路圖如圖5所示。
總結
無線傳感器網絡在國防軍事、環境科學以及智能家居等領域有著極其廣泛的應用，由于通常運行在人不能或不便接近的環境，能源無法替代，因此傳感器節點的位置信息在無線傳感器網絡的諸多應用領域中扮演著十分重要的角色。利用該芯片開發的無線傳感器網絡節點識別可靠性高、抗干擾能力強、成本低廉和體積小巧特點。具有硬件加密、安全可靠、組網靈活、抗毀性強等特點，為今后無線傳感網絡的廣泛應用提供了理想的解決方案。
