圖3 RF2945的內部結構框圖
3 射頻識別系統軟件的設計
3．1 電子標簽與讀寫器之間通信程序軟件的設計

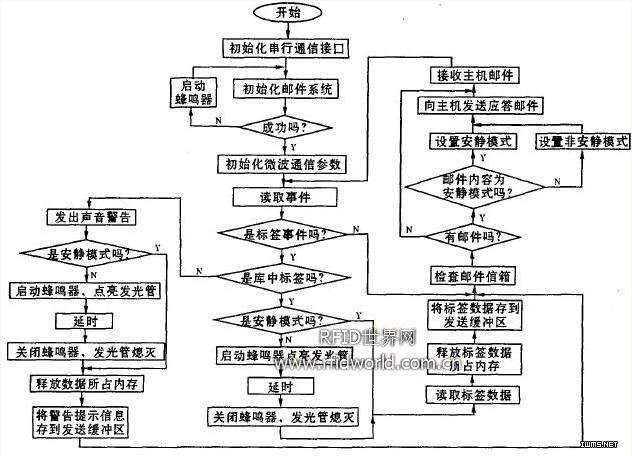

電子標簽與讀寫器之間通信流程如圖4所示。
圖4 電子標簽與讀寫器之間通信流程圖
3．2 主機與讀寫器之間通信程序軟件的設計

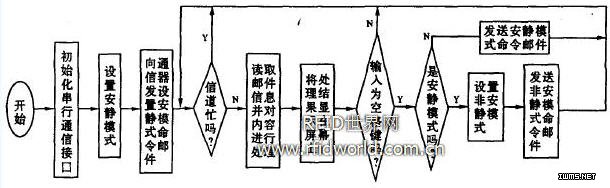

主機與讀寫器之間通信程序流程如圖5所示。
圖5 主機與讀寫器之間通信程序流程圖
讀寫器檢測到電子標簽后，生成標簽記錄，并將標簽記錄以郵件的形式提交給主機；主機接收到郵件后，對郵件內容進行處理，并將處理結果顯示在主機屏幕上。同時為了避免主機和讀寫器同時控制串行口而產生矛盾，系統規定每當空格鍵被按下時，改變讀寫器的安靜模式。
4 實驗
實驗讀取的多個標簽數據記錄如下:
AA FF 27 00 0C 30 62 BB AA FF 37 00 0C 30 72 BB AA FF 47 00 0C 30 82 BB
AA FF 57 00 0C 30 92 BB AA FF 67 00 0C 30 A2 BB AA FF 77 00 0C 30 B2 BB
AA FF 07 00 0C 30 42 BB AA FF 17 00 0C 30 52 BB AA FF 27 00 0C 30 62 BB
每個標簽發送的數據共16位，如標簽發送數據為“AA FF 27 00 0C 30 62 BB”，則前兩位“AA FF”代表數據頭部標識號，中間“0C”代表糾錯標識號，“27 O0 ”及“30 62”共8位代表電子標簽標識號碼。這樣，在實驗測試中讀寫器共測試到8
