2．1 電子標簽的電路設計
設計的電子標簽電路原理如圖2所示。電子標簽電路主要是由一個帶有鎖相環的AM／ASK VHF／UHF發射器的集成芯片RF2514、基準振蕩器以及壓控振蕩器組成。其中RF2514是一個具有鎖相環的甚高頻／超高頻發射器，由功率放大器、集成壓控振蕩器、鑒相器、分頻器、鎖存器以及直流偏壓等電路組成。
圖2 電子標簽電路圖
2．2 讀寫器的設計
讀寫器主要運用一個單片RF收發器芯片RF2945來設計。RF2945 工作在915 MHz ISM 頻段，具有ASK調制和解調能力，采用PLL頻率合成技術，靈敏度高達-96 dB (mW)，最大發射功率達+8．5dB(mW)；可直接與微控制器接口，低工作電壓為2．4～5．0 V，低功耗模式待機狀態僅為1 μA。RF2945芯片經封裝后，僅需外接少數的元器件，即可構成一個完整的射頻收發器。

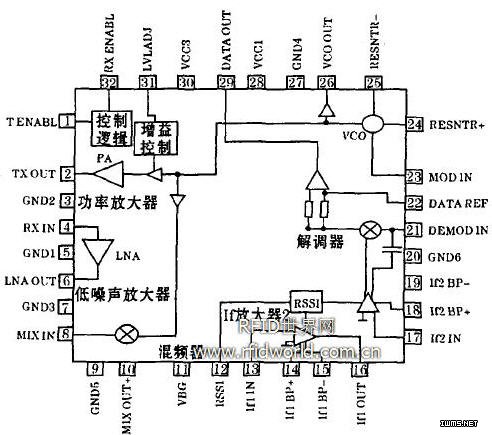

RF2945內部結構如圖3所示。芯片內包含有發射功率放大器(PA)，低噪聲接收放大器(LNA)，壓控振蕩器(VCO)，混頻器(MIXER)，中頻放大器，使能控制邏輯(Control Logic)等電路。在接收模式中，RF輸入信號被LNA放大，經由MIXER變換，這個被變換的信號在送入解調器(DEMOD)之前被兩級中頻(IF1和IF2)放大并濾波，經解調器解調，解調后的數字信號在DATAOUT端輸出。在發射模式中，VCO的輸出信號是直接送入到PA，MOD IN端輸入的數字信號被頻移鍵控后饋送到功率放大器輸出。由于采用PLL合成技術，頻率穩定性好。
