2.系統功能模塊介紹
該系統主要有實時監測、參數分析、數據報表、異常報警、系統管理等功能模塊，如圖2所示。系統采用B/S網絡結構模式，遠程用戶通過電腦、平板、手機等終端的瀏覽器就可以登錄系統進行監管。

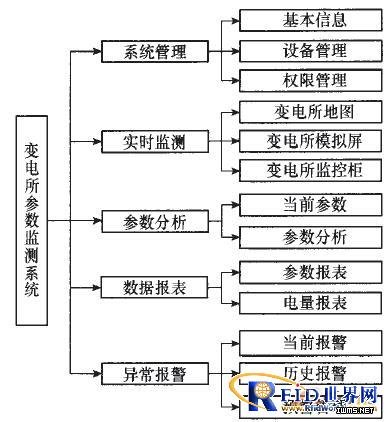

圖2 變電所監測系統用戶功能模塊框圖
2.1 系統管理
系統管理模塊可以查看變電所以及變電所內監測儀表、數據網關等設備的基本信息。也可以對系統用戶權限進行管理。普通用戶只能查看基本的監測信息，管理員用戶可以進行相應的操作，如打印報表、設置報警策、排班管理等。此外，還具有設備管理功能，可以查看設備狀態信息、修改設備模板，添加登記設備等。
2.2 實時監測
系統主要通過變電所地圖、變電所系統框圖(包括模擬屏監控、變電所監控柜)這幾種圖形化的界面為用戶提供變電所直觀的監測信息。
變電所地圖可以直觀的看到區域內各主次變電所的分布情況。用戶通過鼠標操作就可以選擇查看區域內某個變電所內主、備供變壓器、次總等主要參數的實時更新顯示。
變電所系統框圖即變電所供電關系總圖，描述了變電所主、備供電線路、開閉所、主次變電所之間的關系。通過系統框圖可以穿透鏈接到相應變電所模擬屏、變電所柜圖，系統框圖還可以動態提示各個變電所的主要參數和運行數據。變電所模擬屏、柜圖即通過模擬屏或者柜圖的形式將變電所各類監測儀表的主要數據以及線路開關閉合、斷開狀態顯示在相應圖形界面上。
2.3 參數分析
操作人員可以從變電所管理樹查看相應設備的實時參數信息以及參數的變化曲線。同時系統還提供以下兩方面數據作為變電所運行狀況診斷的分析依據。
1)根據不同樹節點可以顯示變電所當前運行狀況，儀表及回路基本信息。并將定時采集的參數生成變電所參數的趨勢圖、對比趨勢圖。系統可設置取樣時間間隔為5min、15min、30min、lh等。操作人員可根據選擇的時問段、參數對想要查看的參數信息進行對比分析。
2)對變電所電能質量和電能可靠性狀況進行持續的監測;實時監視各個變電所次總、和分回路諧波含量，電壓閃變、擾動，頻率偏差，不平衡度，功率因數等電能質量問題。
2.4 數據報表
該功能主要是對監測參數進行統計，并根據要求的格式生成報表。報表功能分為參數報表、電量報表。參數報表允許操作人員按時間段查詢變電所任一設備的運行參數;電量報表允許操作人員按需要查詢?nèi)我恢鞔巫冸娝哪陥蟊?、月報表、日報表等。通過導出功能可以將查詢內容導入到本地計算機中，供操作人員查看。
2.5 異常報警
1)預警管理
系統設計了系統報警、短信報警、聲光報警三種報警方式，以保證報警信息能及時傳達給變電所管理人員。系統報警是在與服務器連接的瀏覽器上以彈出窗口的方式通知值班及管理人員;短信報警是通過手機短信及時將報警信息發送給報警聯系人;聲光報警是通過安裝于變電所內部聲光報警器來報警。用戶登錄系統之后可以對報警策略、報警重發時間、報警聯系人通訊錄等進行設置。
2)報警處理
報警處理即系統后臺對報警發生后數據的處理。主要有新增報警、消除報警以及刪除報警的業務處理。
3)歷史報警
當報警解除之后，報警信息自動存入歷史報警數據庫中，包括報警發生日期、時間、編號、報警類型、報警描述等信息。通過歷史報警功能，用戶可隨時查看、下載、打印所有歷史報警信息。
3.報警模塊設計
報警模塊為變電所穩定運行提供保障，在整個系統中具有至關重要的地位。實時報警信息不同于一般的實時數據，其實時性要求更高，如果采用一般的輪詢(Polling)技術不斷刷新頁面來獲取報警信息(即無論服務器端數據有無變化，都向服務器端定期取數據)，這不但會產生大量數據、浪費服務器資源，而且每次建立或關閉新的HTTP連接都有一定的延遲，這種延遲將大大的影響報警實時性。因此采用了基于訂閱/發布機制的服務器推送(Server Push)技術來解決此問題，在報警發生時向所有的訂閱用戶發布信息。
