防盜系統軟件設計
根據美國“失蹤與受虐兒童援助中心”統計，從1983年到2002年間，美國有217個嬰兒被誘拐，在這個總數中，100個嬰兒是從醫院(57個是從母親的病房)被盜走的。事實證明，醫院內新生兒被盜事件與是否采用母嬰同室方式并沒有太大的關聯。近年來，國內一些醫院的嬰兒被盜案件也能很容易地從公開媒體上查詢到，例如2007年，杭州市第四人民醫院產婦湯某嬰兒被盜;2008年8月南寧市梁某新生嬰兒在衛生院被冒牌醫生盜走，至今沒有破案。新生兒對于其家庭來說相當重要，一旦在醫院被盜或被更換，將給包括醫院、受害人及其家庭在內的當事各方帶來災難性的后果。繼而出現“醫鬧”事件，在社會上造成不良影響，影響醫院正常工作的運行，同時也給本來就比較緊張的醫患關系“雪上加霜”。如何有效避免這種問題的出現，在此設計一種基于射頻識別技術的嬰兒智能防盜系統，能夠防止嬰兒在醫院內被盜，有效保護嬰兒的安全，也保障了各方權益。
1 嬰兒智能防盜系統簡介
嬰兒智能防盜系統借助射頻識別技術，在嬰兒身上佩戴對人體無害的，能發射RF射頻信號的智能電子標簽。嬰兒電子標簽定時發射具有惟一ID信息給嬰兒防盜系統，系統據此對嬰兒所在位置進行實時監控和追蹤，同時對企圖盜竊嬰兒的行為及時報警提示。RFID工作原理如圖1所示，標簽(即射頻卡)進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息，或者主動發送某一頻率的信號;解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。

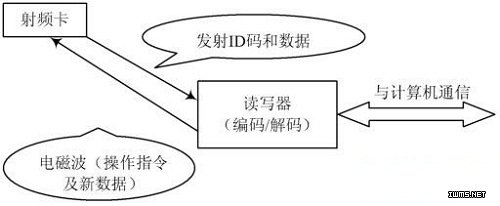

圖1 RFID工作原理圖
2 系統組成及架構
基于RFID射頻識別技術的嬰兒智能防盜系統由以下幾部分組成：嬰兒防盜標簽及腕帶，讀卡器，出口監視器，計算機控制系統，其結構如圖2所示。當每一位帶有防盜標簽的嬰兒進出時都會發射出惟一的ID編號，控制計算機能隨時顯示進出嬰兒的信息。
圖2 智能防盜系統結構圖
當非正?；虮┝﹂_門時，門磁開關信號被輸入到門禁控制器內，門禁控制器輸出報警信號，以聲光信號報警。
2.1 防盜系統硬件設計
(1)嬰兒防盜標簽及腕帶
系統的核心是嬰兒防盜標簽設計，它是一個小巧的射頻發射器，從戴上標簽的瞬間開始，電子防盜標簽就不斷地自動發射出信號，以便系統隨時進行監控。如未經授權，任何試圖取下或破壞標簽的行為會觸發報警?？紤]到嬰兒治療、洗澡等需要較遠距離的識別，系統設計采用有源標簽。有源標簽主要由電源、微控制器和RF發射組成。微控制器用于控制RF芯片的工作模式和頻段，同時產生標簽的內碼，傳送給RF芯片發射出去。有源標簽射頻部分主要由RF專用芯片組成。與標簽配套使用的腕帶可以進行調節以適應不同嬰兒，但不可重復使用。由于新生嬰兒在出生后的數天內會因迅速失去體內多余的水分而減輕體重，腕帶還可以隨時根據嬰兒體重變化而調整。嬰兒防盜標簽可以重復使用，采用防水設計，可進行清洗，無任何過敏反應。
(2)讀卡器設計
讀卡器向防盜標簽提供射頻能量，從防盜標簽中讀出數據，完成數據信息處理，并實現應用操作以及高層交互應用。雖然因頻率范圍、通信協議、數據傳輸方式的不同，各種讀卡器會有很大的區別和差異，但是所有的讀卡器在上述功能上是很相似的。由于是遠距離控制，讀卡距離不能太遠也不能太近，要使卡片一進入感應的范圍就被識別。要求距離讀卡器讀卡全向范圍穩定，具有明確的邊界，讀卡范圍在3m以內;卡片不受人體影響，不能被人體屏蔽;卡片角度的轉換對讀卡距離影響小，讀卡不存在死腳。綜合各方面考慮選用低頻系統，Cryptag Census系列感應射頻識別產品能滿足需求，發射頻率為153kHz，接收頻率為115kHz。對人體無輻射傷害，對心臟患者、孕婦、心臟起搏器、助聽器等特殊人群和設備均無影響。接受到的數據通過RS 485總線以及計算機網絡傳送到服務器，然后進行實時的監控以及后臺數據處理。
