迅速成長的物聯網、智能硬件、可穿戴式設備以及工業和汽車電子領域對微控制器（MCU）性能和功耗的要求日趨苛刻，如同智能手機處理器的性能大戰一樣，嵌入式處理器產品也正在經歷屬于自己的性能提升大戰。意法半導體（ST）近日就宣布推出業界首款基于ARM最新Cortex-M7內核的STM32 F7系列微控制器，其性能遠超ST之前的32位STM32F4微控制器，用戶通過無縫升級路徑可將處理性能和DSP性能提高一倍。
為高性能而生的Cortex-M7
一直以來，ARM Cortex-M架構處理器都是嵌入式領域的核心產品。數據顯示，截止目前，該系列的芯片出貨量已經達到了80億顆、涉及器件種類3000種以上。 2013年，基于Cortex-M架構的嵌入式處理器的出貨總量達到了29億，2014年上半年的總出貨量更是達到了17億，超過175家來自全球的合作伙伴獲得了Cortex-M授權。

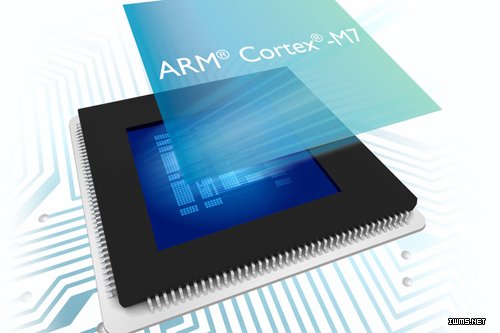

作為Cortex-M系列最高性能的CPU內核，Cortex-M7目標定位于諸如智能控制系統的高端嵌入式應用，包括馬達控制、工業自動化、先進語音功能、圖像處理、各類聯網交通工具應用以及物聯網相關應用。除ST外，首批獲得Cortex-M7處理器授權的廠商還包括Atmel與飛思卡爾（Freescale）。
之所以推出Cortex-M7內核，ARM嵌入式市場營銷副總裁Richard York解釋說，智能硬件的發展勢不可擋，很多連網的智能嵌入式設備要求處理器提供更多的本地化處理功能，這對CPU的性能提出了更高要求。與此同時，更多顯示、人機交互的語言識別需求也要求更高的CPU處理性能，這成為ARM設計M7內核的源動力所在。
“十年前，當ARM推出第一個Cortex-M系列內核時，我們承諾將把Cortex-M系列32位MCU做到一美元，甚至更低價位的市場，當時幾乎所有人都覺得這是一個玩笑。但現在實際的市場需求告訴我們，這不是一個玩笑，而是一個事實。”York認為這得益于ARM與包括ST在內的合作伙伴始終保持著密切的合作關系，并且共同搭建了良好的嵌入式生態系統，從而能夠為各類型的嵌入式應用設計出功能強大、更智能且更為可靠的微控制器。
ARM給出的數據顯示，相較于目前性能最高的ARM架構微控制器，Cortex-M7可提升兩倍的運算及數字信號處理性能，其性能測試結果最高達5CoreMark/MHz，能夠更快速地處理音頻、影像數據及語音識別。而以下三點，則被Richard York視作確保M7內核實現高性能的關鍵所在：首先，M7內核采用分支預測的6級超標量流水線，可同時支持單精度和雙精度浮點單元;其次，支持64位 AXI AMBA4互聯，可為高效內存操作提供I-cache與D-cache;最后，則是兼顧實時性、快速的相應能力，支持12個周期的中斷延遲。
對DSP性能方面進行大幅優化，使之比熱門的DSP產品更具競爭力，是此番ARM賦予Cortex-M7內核的重要賣點之一。 York說：“在最初規劃Cortex-M7時，ARM就希望能在某些應用領域采用高端MCU取代DSP。為此，我們不但提供DSP的硬件部分，還包括配套的DSP軟件服務。同時，ARM Keil工具鏈可幫助實現支持Cortex-M7的編制和調試，ARM軟件界面也支持底層標準算法和接口，包括DSP優化算法。”
智能系統架構提升STM32 F7處理性能
ST微控制器市場總監Daniel Colonna將STM32 F7稱之為“ST有史以來最聰明、最智能的微控制器”，不僅因為它有Cortex-M7內核，關鍵之處在于同時為該內核配置了更多智能化的外設和總線。 “對一顆MCU芯片來說，內核相當重要，但這不是全部。要想把內核性能發揮到極致，需要從系統架構層面做創新的設計。”
具體而言，STM32 F7采用兩個獨立機制取得零等待執行性能，包括內部閃存采用ST ART Accelerator訪存加速技術，為外部存儲器（或內部存儲器）提供一級高速緩存;矩陣方面則使用了64位AXI和先進高性能總線矩陣（Multi- AHB， Advanced High-performance Bus），加上特別設計的雙通用直接訪存（DMA）控制器，可以使數據存儲和指令輸送實現零等待;此外，ST在存儲方面做了更多的改進和提升，專門設計了靈活的大容量分布式架構SRAM以滿足不同的應用需求。
盡管STM32 F7的DSP性能是STM32 F4系列的2倍多，但其能耗并未犧牲。新系列運行模式和低功耗模式（停止、待機和VBAT）的功耗與STM32 F4保在同一水平線上：工作模式能效為7 CoreMarks/mW;在低功耗模式下，當上下文和SRAM內容全都保存時，典型功耗最低120μA，典型待機功耗為1.7μA，VBAT模式典型功耗為0.1μA。
