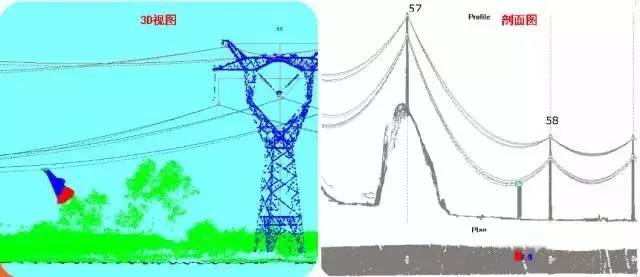

圖 植被危險點檢測

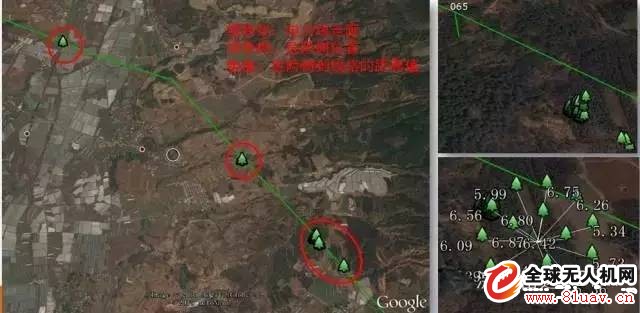

圖 線路走廊危險點GIS手簿顯示
機載LIDAR系統在輸電線路三維可視化管理中的應用
1、 目前在電力系統中廣泛應用的主要是基于二維坐標的GIS系統，系統采用層的形式區分顯示
目前在電力系統廣泛應用的主要是基于二維坐標的 GIS 系統，系統采用層的形式區分顯示各種類型的地物元素即在不同的層中以點、線、面等符號表征不同類型的實際物體。電網二維GIS系統已由技術研究階段進入大規模使用階段，功能日益完善，為輸電、變電、配電、電廠、供電、用電等電力各個環節的管理、運行、維護、輔助設計等提供了支撐。但二維GIS系統簡單的幾何圖形加標注的表現形式并不能真正地反映線路、桿塔等電力設備設施周圍的地形、地貌，不能為管理、檢修人員提供一個真實的環境信息;桿塔、導地線弧垂等的三維位置關系到線路安全，二維GIS不能直觀地表達這些內容。 借助GIS和三維可視化技術，將輸配電線路、供用電設備及地理環境以圖文并茂的形式準確、直觀地展現出來，為電力企業的輸配電線路、設備的規劃、設計、維護、管理、調度、分析、決策提供信息基礎和高效手段。
機載LIDAR測量系統是一種能同時快速獲取高分辨率影像數據和高精度激光點云數據的新型三維空間數據采集手段，是目前唯一可以同時準確恢復線路三維走廊地形、地貌、線路桿塔位置形狀、線路弧垂的快速測繪手段，并且能精確地匹配實際的三維空間坐標。
2、 輸電線路三維可視化數字移交
1) 輸電線路勘測設計成果的三維可視化數字移交
對于新建高壓線路、超高壓線路、可以基于激光LDIAR數據進行路徑優化、排桿定位等，設計完成后，由設計單位直接提交數字化成果，包括線路走廊三維地形、地貌、走廊地物空間信息、桿塔排位結果、桿線資料等?？梢灾苯訉⑦@些數字化成果導入輸電線路三維資料管理系統，從而更加充分地利用勘測設計成果，節省管理投資。
2) 通過巡線對已建成線路的三維重構
對于已建成線路、可以利用激光LIDAR進行掃描，處理得到DOM、DEM和激光點云，從而恢復線路三維走廊。輔以線路資料錄入，可以實現對線路資料的三維管理，這項工作可以與電力巡線同時進行，減少投資。
3、 輸電線路三維可視化管理平臺主要功能
1) 電網轄區大范圍影像、地理數據二維瀏覽，如放大、縮小、平移、漫游等;
2) 電網轄區大范圍地形、地貌三維瀏覽;
3) 線路走廊(地形、跨越等)、輸電線路設施、設備三維瀏覽，應詳細到桿塔、絕緣子、間隔棒等設備的模擬顯示;
4) 繞某一桿塔自動旋轉多視角觀察;
5) 綜合管理各種空間數據，包括DOM、DEM、激光點云、矢量圖形等;
6) 海量激光點云的展示，與地形的疊加;
7) 可以基于地面模型，也可以基于激光點云，隨意進行地形斷面提取和顯示;
8) 臺帳資料錄入、查詢、統計和報表匯總;
9) 線路走廊地物精確空間位置和屬性管理;
10) 基礎桿塔、房屋、樹木三維模型管理;
11) 鐵塔設計圖紙管理;
12) 弧垂自動計算顯示;
13) 沿線自動飛行;
14) 飛行路線定制和自動漫游;
15) 二維、三維量測;
16) 視頻監控、實時反應線路周邊環境;
17) 雷擊點顯示和信息管理。
