引言
在智能車競賽中，速度控制不能采用單純的PID，而要采用能夠在全加快 、緊急制動和閉環控制等多種模式中平穩切換的“多模式”速度控制算法，才能根據不同的道路狀況快速 準確地改動 車速，實現穩定過彎。
系統硬件設計
按照競賽要求，本文設計的智能車速度控制系統，以飛思卡爾MC9S12DG128 單片機為核心[1]，與車速檢測模塊、直流電機驅動模塊、電源模塊等一起構成了智能車速度閉環控制系統。單片機根據賽道信息采用合理的控制算法實現對車速的控制，車速檢測采用安裝于車模后軸上的光電編碼器，直流電機驅動采用了由四個MOS管構成的H橋電路如圖1所示，電源模塊給單片機、光電編碼器和驅動電機等供電。
MOS管構成的H橋電路
系統建模
一個針對實際對象的控制系統設計，首先要做的就是對執行器及系統執行 建模，并標定系統的輸入和輸出。為了對車速控制系統設計合適的控制器，就要對速度系統執行 定階和歸一化[2]。對此，分別設計了加快 和減速模型測定實驗。通過加裝在車模后輪軸上的光電編碼器測量電機轉速。編碼器齒輪與驅動輪的齒數比為33/76，編碼器每輸出一個脈沖對應智能車運動1.205mm。車?？梢酝ㄟ^調節加給電機的PWM波的占空比執行 調速。
單片機上的PWM模塊可以是8位或16位的，為了提高調速的精度，電機調速模塊選用16位PWM，其占空比調節范圍從0到65535，對應電機電樞電壓從0%到100%的電池電壓。 將車模放置在一段長直跑道上，采用開環方式給驅動電機加上不同的電壓，記錄車模在速度進入穩定后的速度值。然后將所測得的電樞電壓與車速執行 擬合的曲線如圖2所示，由圖1可將智能車加快 模型近似為線性模型。

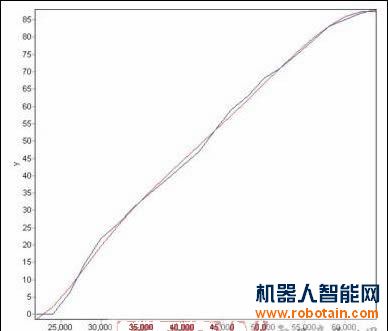

電樞電壓與車速關系曲線
根據實驗數據可以確定車速執行器系統的零點和增益。車速V與占空比PWM_Ratio的聯系 見公式1： V = PWM_Ratio×402 + 22000 (1) 其中：PWM_Ratio的取值范圍為0-65535
車模減速有三種要領 ：自由減速、能耗制動和反接制動。自由減速動力來自摩擦阻力，基本認為恒定。能耗制動是將能量消耗到電機內阻上，制動力隨著車速的降低而降低，也可通過控制使加快 度減小得更快。反接制動通過反加電壓實現，制動力與所加的反向電壓有關。
由于輪胎抓地力有限，制動力超過一定值后會發生輪胎打滑的情況。一旦發生打滑，會使剎車距離變長，過彎半徑變大。如果能使剎車力始終控制在臨界打滑點上，則可以獲得最短的剎車距離。在這三種減速要領 中，只有反接制動可以根據不同的車速給出不同的反接剎車力，讓車速以最大斜率下降。因此，通過大量實驗測定出不打滑的最高剎車電壓，最高不打滑劃占空比約為55000。
因為不同賽道會有差異，在編程時留有了余量。以震蕩作為識別車模在剎車時能不能 打滑的標志?？梢苑秩《鄠€ 典型的車速，讓車模在直道上加到預設的速度，然后分別用一組反接電壓執行 反接制動，觀察并記錄最高不打滑的剎車電壓。這樣，每個典型車速都得到一個對應的最大剎車電壓。將最大不打滑反接電壓與車速比較 后，發覺最大不打滑反接電壓與車速成比例聯系 。
考慮直流電機的模型，外部電壓加到電機電樞上時，電機轉子開始轉動，產生反電勢，此電壓與車速成正比例聯系 。當轉子上產生的反電勢等于外加電壓后，電機速度達到穩態。因此，反接制動電壓減去電機產生的反電勢之后剩下的電壓部分才是用于減速的。在車模要減速的時候，可以先通過當前車速計算出轉子的反電勢，然后在這個基礎上再疊加一個反接制動電壓，送到執行器上。
車模前進的阻力主要分為地面滑動摩擦力和風阻，車模在行駛流程 中質量保持恒定不變。在車速較低的情況下，風阻也可認為是恒值。結合以上實驗數據和推理可知，車速模型的主要部分為一階慣性環節。
速度控制策略
經分析，賽道大致分為直道，90度和90度以上的彎道和S形彎道等類型，要想在不同道路上發揮出最大速度，關鍵疑問 是如何 判斷出道路的情況，以下是幾種道路的判斷條件和通過策略。
