圖12 鏡像和復制

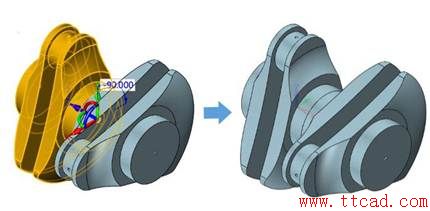

第十四步，對上圖移動手柄位置到大圓柱體中心，然后旋轉造型-90°，完成復制造型，如圖13所示。
圖13 移動-1

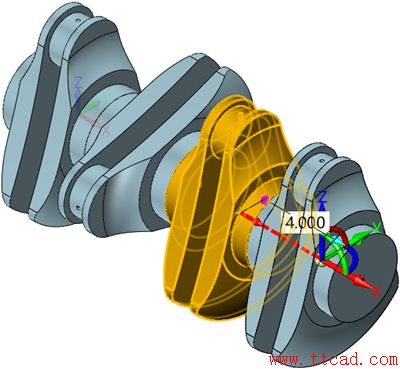

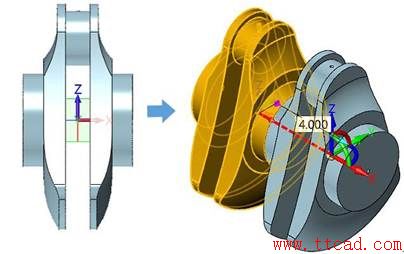

第十五步，對造型進行復制，沿下圖方向移動4in，如圖14所示。
圖14 復制

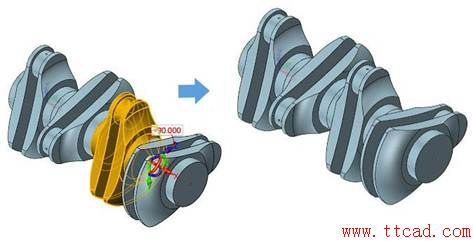

第十六步，對上圖移動手柄位置到大圓柱體中心，然后旋轉造型-90°，完成復制造型；組合，布爾運算為加運算，如圖15所示。
圖15 移動-2

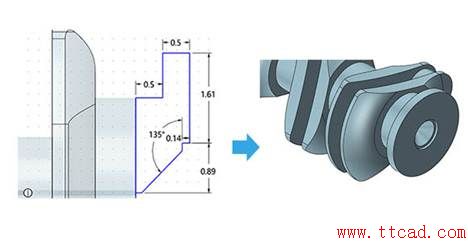

第十七步，在XZ工作平面上繪制下圖草圖，繪制完畢后退出，將其進行旋轉，類型為1邊，角度為360°，布爾運算為加運算，如圖16所示。
圖16繪制草圖、旋轉-3

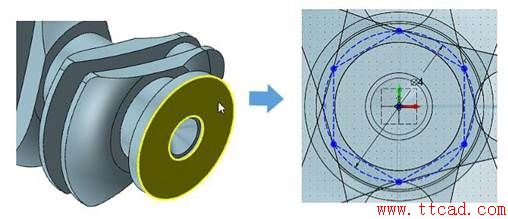

第十八步，在下圖大圓柱體的表面創建草圖，六個角上繪制6個點，草圖如圖17所示。
圖17 繪制草圖-2
第十九步，在上圖草圖點的位置創建孔特征，類型為螺紋孔，深度為1in，孔模板為3/8-16UNC-2B，起始倒角為0.03in，如圖18所示。
圖18 孔

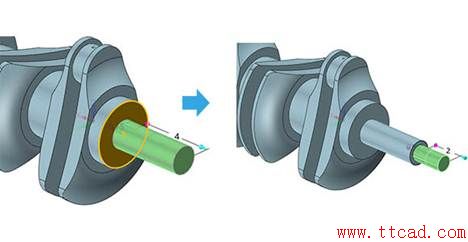

第二十步，先后創建圓柱體，一個半徑為0.75in，長度為4in，一個半徑為0.5in，長度為2in，布爾運算為加運算，如圖19所示。
圖19 創建圓柱體
第二十一步，在下圖位置創建一個孔，半徑為0.68in，深度為1.5in，起始倒角0.03in，再進行倒圓角，半徑為0.25in，如圖20所示。
圖20 孔和倒圓角

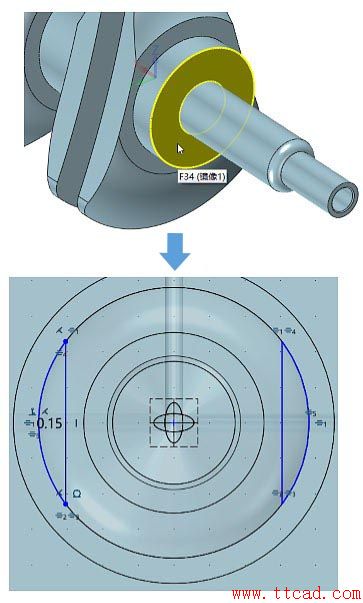

第二十二步，在下圖圓柱體的表面創建草圖并繪制，如圖21所示。
圖21繪制草圖-3

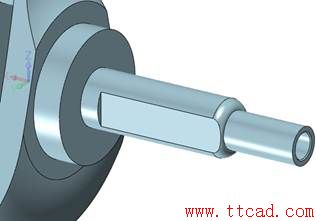

第二十三步，對上步草圖進行拉伸，類型為2邊，厚度從0.5in到4in，布爾運算為減運算，如圖22所示。
圖22 拉伸

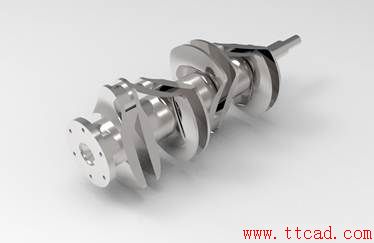

第二十四步，最后的效果圖如圖23，保存文件即可。
圖23 設計完成
到此，使用中望3D進行曲軸設計的課程就完成了。在本課程的操作中，我們多次使用了繪制草圖、旋轉、拉伸等基本建模功能，
