十字中心線一般指的是過圓、圓弧、橢圓或矩形的中心線。要繪制十字中心線，我們可以依次點擊【浩辰機械】―【繪圖工具】―【中心線】，命令行會提示“選擇線或者圓或者橢圓或者圓弧或者平行四邊形”。

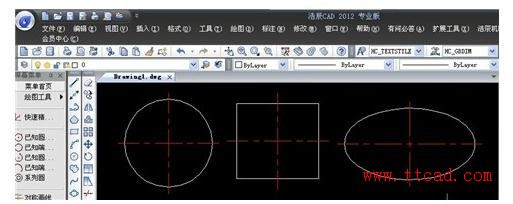

　　接著，我們拾取圓周圓弧、橢圓或矩形，并在系統出現提示后用鼠標點取角度方向，如果需要正方向直接回車即可(如圖1)。

　　cad過孔的十字中心線

　　此類十字中心線一般為過系列孔的中心線，可統一生成。具體方法為依次點擊【浩辰機械】―【繪圖工具】―【中心線】―【過孔的十字中心線】，在命令行出現提示后選擇對象。

　　之后，系統會提示對象個數，我們點擊回車鍵即可統一生成(如圖2)。

　　cad帶角度的十字中心線

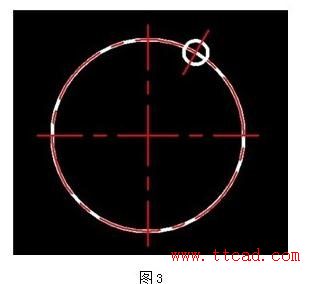

　　帶角度的十字中心線一般適用于以某點為基點，在點的一定距離和角度上繪制圓的情況。例如，我們要以R20的圓圓心為基點，60°的角度上繪制圓，就可以依次點擊【浩辰機械】―【繪圖工具】―【中心線】―【過空的十字中心線】，然后在命令行的提示下指定中心點、圓上的點、孔的直徑，并定義角度，帶角度的十字中心線就繪制完成了(如圖3)。
