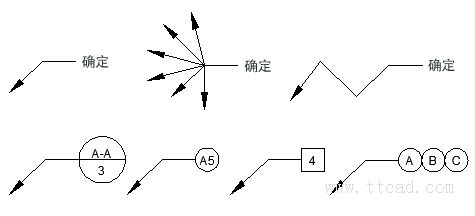

多重引線對象用于創建具有引線的文字，例如常規標簽、參照標簽、索引和標注。
創建多重引線
要?jiǎng)?chuàng)建多重引線，請使用 MLEADER 命令。在“注釋”面板中單擊“多重引線”工具或在“命令”窗口中輸入 MLD。按照“命令”窗口中的提示和選項進行操作?？呻S意進行試驗。
創建多重引線后，將其選中，然后通過單擊和移動其夾點來修改它。
當您懸停在箭頭和引線夾點上時，會顯示夾點菜單。通過這些菜單，您可以添加引線線段或其他引線。
可以通過雙擊它來編輯多重引線中的文字。
創建多重引線樣式

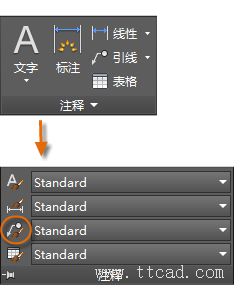

您可以從展開的“注釋”面板的下拉列表中創建自己的多重引線樣式，或通過在“命令”窗口中輸入 MLEADERSTYLE 進行創建。

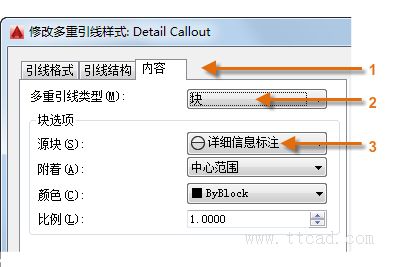

例如，若要?jiǎng)?chuàng)建“詳細信息標注”樣式，啟動 MLEADERSTYLE 命令。在“多重引線樣式管理器”中，單擊“新建”，然后為新多重引線樣式選擇描述性的名稱。單擊“內容”選項卡，選擇“塊”，然后單擊“詳細信息標注”，如圖所示。
注： 與文字樣式一樣，創建一個或多個多重引線樣式后，將它們保存在圖形樣板文件中。
