b.使用投影線功能把圓弧草圖投影到產品面上，如圖9所示。

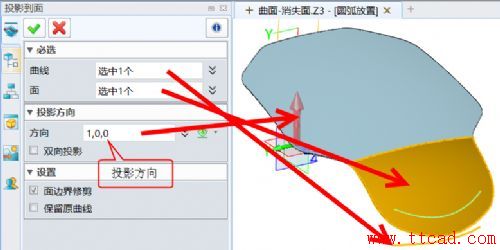

圖9 圓弧草圖投影
c.創建LOGO草圖（圖10），大小可以根據產品大小以及整體美觀效果進行調整，調整時可以通過比例功能進行縮放。另外，LOGO可以通過輸入功能直接導入DWG文件或者直接在CAD軟件上crtl+C，在中望3D草圖ctrl+V把LOGO導入。

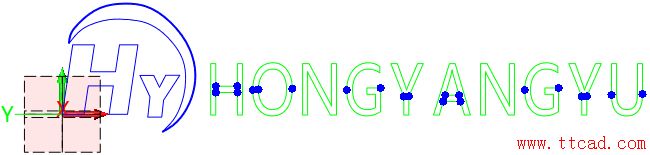

圖10 創建LOGO草圖
d.使用造型模塊中的纏繞到面功能，把LOGO草圖附著到產品面上，如圖11所示。

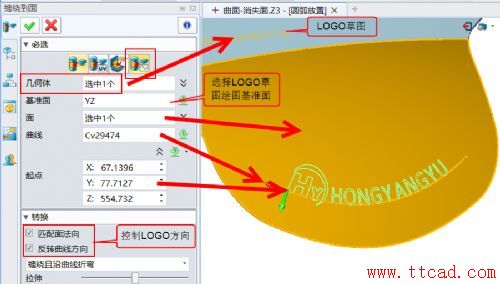

圖11 LOGO草圖附著到產品面上
如果要把LOGO做成凹凸效果，我們也可以通過鑲嵌功能來快速實現。在設置的時候，偏移值為負值可以做出字體凹效果，而如果要做出凸效果，則只需要把偏移值設置為正值即可。圖12為LOGO的凸效果設置，完成后我們即可得到如圖13所示的最終效果。

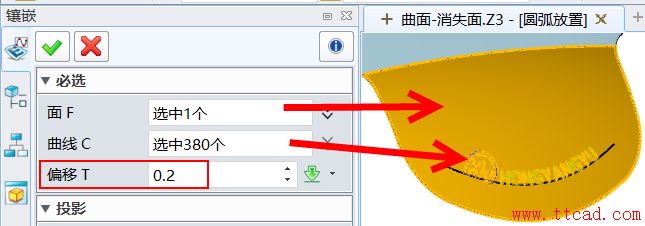

圖12 鑲嵌設置

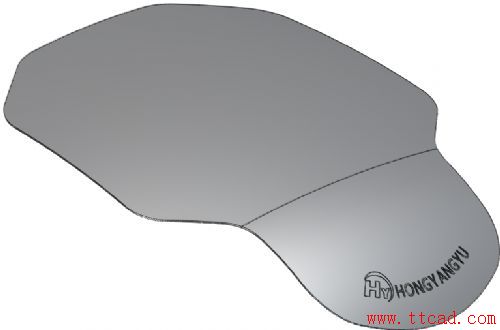

圖13 最終效果
