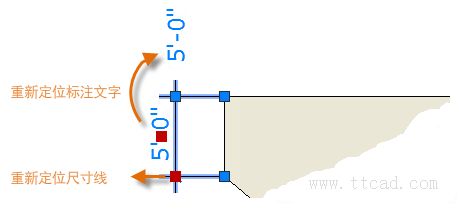

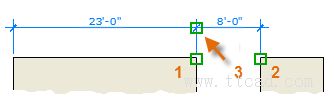

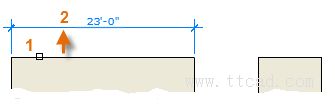

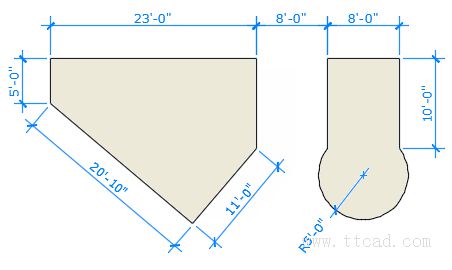

十一、標注    創建多種類型的標注，并按名稱保存標注設置。    下面是將建筑標注樣式與英制單位一起使用的幾種標注類型的樣例。線性標注    您可以使用 DIM 命令創建水平、垂直、對齊和半徑標注。標注的類型取決于您選擇的對象和您拖動尺寸線的方向。    下圖演示了使用 DIM 命令的一種方法。一旦啟動該命令，請按 Enter 鍵或空格鍵，選擇直線 (1)，然后單擊尺寸線 (2) 的位置。    對于下面的 8'-0" 標注，您可以使用其他方法。啟動 DIM 命令，單擊兩個端點（1 和 2），然后單擊兩條尺寸線 (3) 的位置。若要使尺寸線排成一行，需將點 3 捕捉到之前創建的尺寸線的端點。    提示： 如果點 1 和 2 不在同一水平線上，請按住 Shift 鍵以強制使尺寸線變?yōu)樗骄€。此外，如果要標注的建筑或零件位于某個角度上，則請輸入 DIMROTATED。    使用 DIM 命令，通過以非水平或垂直的角度拖動尺寸線來創建標注。提示： 因為容易意外捕捉到錯誤的部件或標注對象的一部分，所以請確保放大到足夠大以避免混淆。修改標注    對于標注的簡單調整，使用夾點是最快的方法。    在此樣例中，選擇標注以顯示其夾點。接下來，單擊標注文字上的夾點并將其拖動到新位置，或者單擊尺寸線端點上的一個夾點，然后拖動尺寸線。提示： 如果更改比此操作更復雜，則刪除然后重新創建標注可能會更快。標注樣式    標注樣式有助于建立和執行繪圖標準。可以使用 DIMSTYLE 命令設定許多標注變量，以控制標注外觀和行為的幾乎每個微妙差異。所有這些設置都存儲在每個標注樣式中。    將默認標注樣式命名為標準（英制）或 ISO-25（公制）。系統將它指定給所有標注，直到您將另一個樣式設定為當前標注樣式。    當前標注樣式的名稱（在本例中為“漫游”）將顯示在“注釋”面板的下拉列表中。    若要打開“標注樣式管理器”，請單擊指示的按鈕。用戶可以創建幾乎匹配任何標準的標注樣式，但需要花費時間來完全指定它們。出于此原因，您應該保存在一個或多個圖形樣板文件中創建的任何標注樣式。
