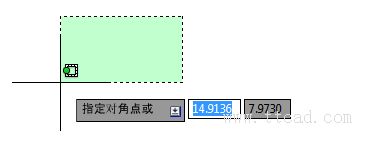

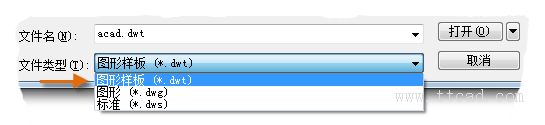

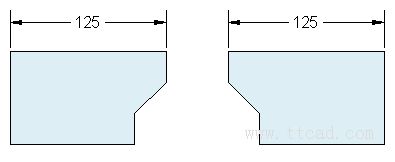

重要： 如果您的公司已經建立了一組圖形樣板文件，請?jiān)谛薷钠渲械娜魏挝募跋扰c CAD 管理員進行核對。單位    當您第一次開始繪制圖形時，需要確定一個單位表示長度（英寸、英尺、厘米、千米或某些其他長度單位）。例如，以下對象可能表示兩棟長度各為 125 英尺的建筑，或者可能表示以毫米為測量單位的機械零件截面。單位顯示設置    在您決定使用哪種長度單位之后，UNITS 命令可使您控制幾種單位顯示設置，包括：    格式（或類型）。例如，可以將十進制長度 6.5 設置為改用分?jǐn)?shù)長度 6-1/2 來顯示。    精度。例如，十進制長度 6.5 可以設置為以 6.50、6.500 或 6.5000 顯示。    如果您打算使用英尺和英寸，請使用 UNITS 命令將單位類型設置為“建筑”，然后在創建對象時，可以指定其長度單位為英寸。如果要使用公制單位，請保留將單位類型設置為“小數”。更改單位格式和精度不會影響圖形的內部精度。它只會影響長度、角度和坐標在用戶界面中如何顯示。    提示： 如果您需要更改 UNITS 設置，請確保將圖形另存為圖形樣板文件。否則，您將需要更改每個新圖形的 UNITS 設置。模型比例    始終以實際大小（1:1 的比例）創建模型。術語模型是指設計的幾何圖形。圖形包含模型幾何圖形以及顯示在布局中的視圖、注釋、尺寸、標注、表格和標題欄。在您創建布局時，可以指定以后在標準大小的圖紙上打印圖形時所需的比例。建議     要打開關于正在運行的命令信息的“幫助”，只需按 F1 鍵。     要重復上一個命令，請按 Enter 鍵或空格鍵。     要查看各種選項，請選擇一個對象，然后單擊鼠標右鍵，或在用戶界面元素上單擊鼠標右鍵。     要取消正在運行的命令或者如果感覺運行不暢，請按 Esc 鍵。例如，如果您在繪圖區域中單擊，然后再輸入命令，您將看到與下圖類似的顯示：    按 Esc 鍵取消該預選操作。該文章所屬專題：AutoCAD2016基礎應用
