在日常的CAD使用中，可能會用到三維視圖與二維視圖之間的相互轉換功能，那么，如何將CAD的三維視圖轉換成二維視圖呢？下面教大家一種方法。

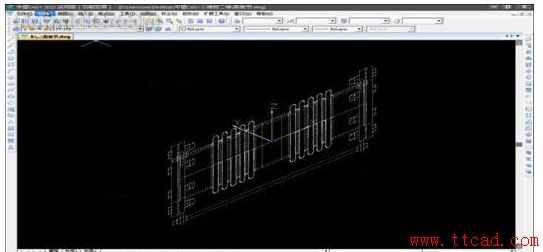

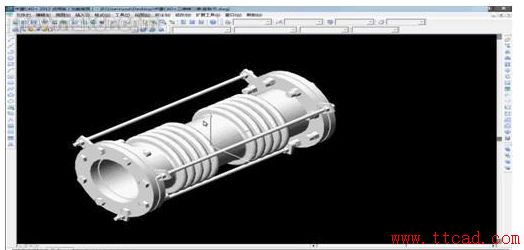

步驟一：首先我們使用CAD打開一個三維實體模型。

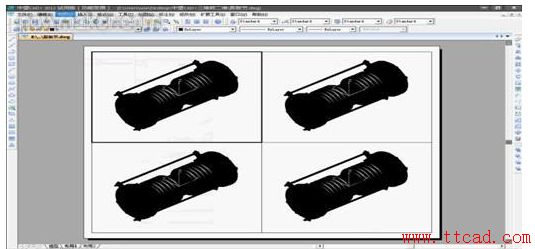

步驟二：然后選擇視圖》視口》四個視口命令，根據命令行提示輸入F選擇布滿的方式。我們可以看到了四個視口分別出現了模型。

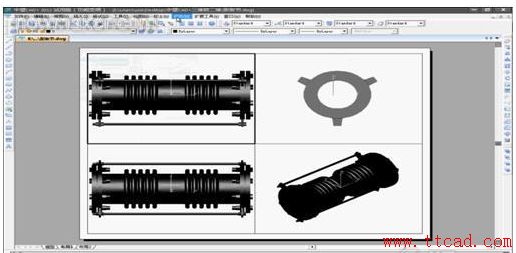

步驟三：雙擊每個視口將其激活，然后按照主視圖、俯視圖、右視圖的關系調整視圖。

步驟四：激活主視圖，選擇命令繪圖》實體》輪廓，按照命令提示選中模型，隨后可以看到四個視口都已經亮顯了。其次回車確認，在提示：是否在單獨的圖層中顯示隱藏的輪廓線？[是(Y)/否(N)] <是>:中選擇是；另一條提示：是否將輪廓線投影到平面？[是(Y)/否(N)] <是>:也選擇是。這時候命令結束了，實際上我們也已經實現了三維向二維的轉變。
