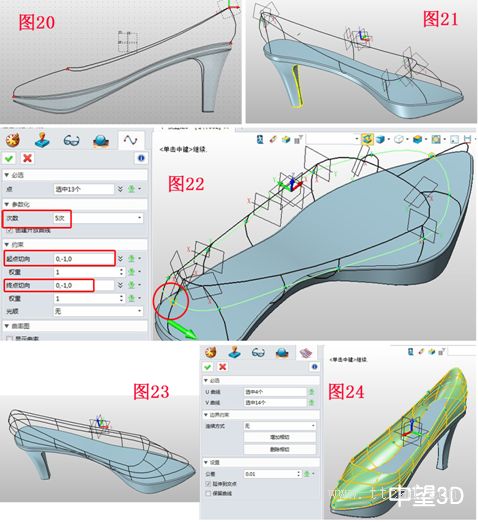

第七步，在YZ面插入草圖9，繪制圖25所示的圖形；退出草圖，點擊拉伸――基體，拉伸草圖9，效果如圖26；在XY面繪制圖27所示的圖形，退出草圖后，用拉伸的減運算拉伸草圖9，注意，先隱藏其余的造型再拉伸，以免減到其它造型。同理，將蝴蝶結的上半部分也進行減除，并用移動的動態移動調整蝴蝶結上下部分的位置，效果如圖28。

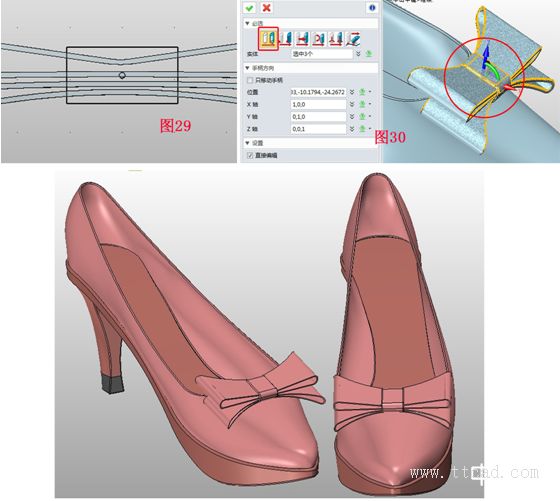

第八步，在YZ面插入草圖10，繪制圖29所示的矩形；退出草圖后拉伸草圖10，并把拉伸后的造型進行圓角處理；用動態移動工具移動整個蝴蝶結到合適的位置，如圖30。最后，用視覺樣式對造型設色，效果圖如下。

    曲面造型是鞋類產品設計中必不可少的高級功能點，也是鞋類企業三維CAD設計師必須掌握的技能，但對于初學者來說，要找到容易入門的曲面建模實例并不簡單。
