在CAD中進行填充的時候大家關注的主要是如何獲取邊界、選擇什么圖案、設置什么樣的比例，其他參數很多人都沒怎么用過，比如就有人問“創建獨立的圖案填充”是什么意思？

    當你一次只選擇一個填充區域的時候，是否勾選這個選項是看不出效果的，這個選項只有當你一次性選擇多個區域進行填充時，才能看出效果。比如我們有一張建筑圖，需要對圖中的柱子進行填充，我們對每個柱子分別進行填充，也可以一次性選擇所有柱子一起填充，當我們選擇所有柱子一起填充的時候，可以選擇將所有柱子的填充作為一個整體，也可以讓每個柱子的填充分開，我們就來看看兩種填充方式的區別。

1、打開一張建筑圖，如下圖所示。

    如果沒有這樣的建筑圖紙，也可以自己畫幾個分開的矩形

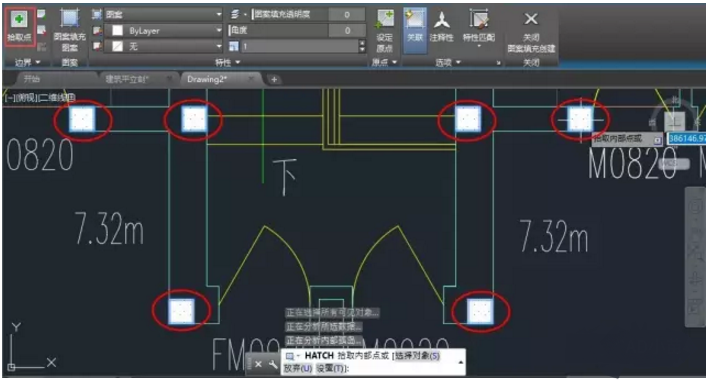

2、輸入H，回車，單擊“拾取點”按鈕，依次在幾個柱子中間單擊，將所有柱子一起填充，如下圖所示。

    CAD高版本在填充時可以預覽填充的效果，如果區域、圖案、比例不對，可以隨時調整。

3、回車，完成填充創建，選擇填充，觀察填充后的效果，如下圖所示。

    CAD默認狀態下是沒有勾選“創建獨立的圖案填充”的，所以這些填充是一個整體，這樣的好處是：這些填充可以一次被選中，可以一起調整填充圖案、比例，也可以一起刪除。但假如我們要調整其中一個柱子的位置，或者刪除其中一個柱子就沒辦法了。

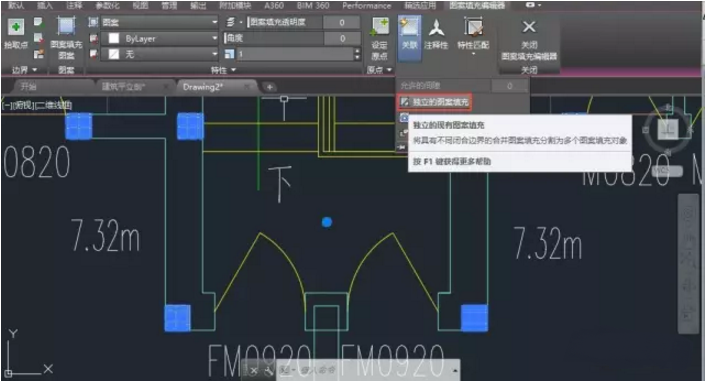

4、雙擊填充，重新設置打開編輯填充面板或?qū)υ捒颍诿姘寤驅υ捒蛑姓业健皠?chuàng)建獨立的圖案填充”選項，勾選此選項，如下圖所示。

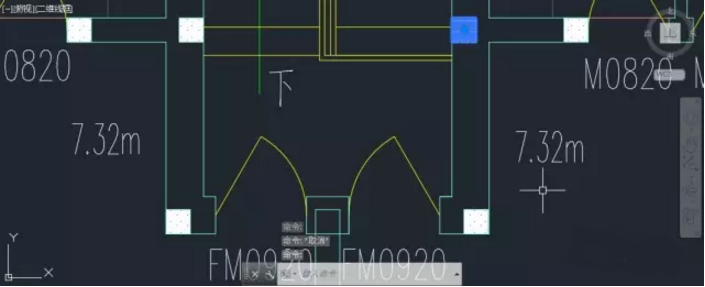

    選擇了此選項后，這些柱子的填充都獨立了，可以分別選中， 如下圖所示。

    通過上面的簡單操作我們知道，當需要對多個區域同時進行填充時，可以一次將所有區域選中，如果對于后續編輯來說填充作為一個整體比較方便，就采用默認選項，如果這些填充分開對于后續編輯有利，就勾選“創建獨立的填充圖案”。

    如果創建時將多個區域作為整體進行填充，可以隨時雙擊編輯轉換為獨立的填充圖案。但如果一開始就創建的是獨立的填充圖案，就沒辦法再變成整體了。
