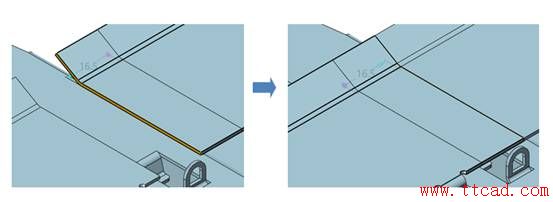

第一步，在上節課程完成的基礎上，使用偏移，對圖1面偏移16.5mm后，繼續使用偏移，偏移16.5mm，讓兩邊0 縫隙對接，如圖1所示。
圖1 偏移操作
第二步，在圖2此位置進行1mm的倒角，如圖2所示。
圖2 倒角操作-1

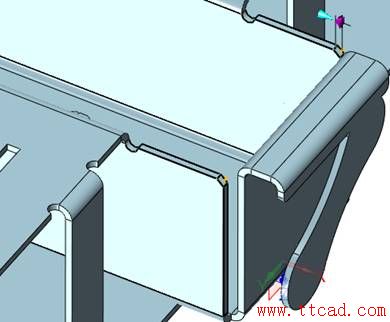

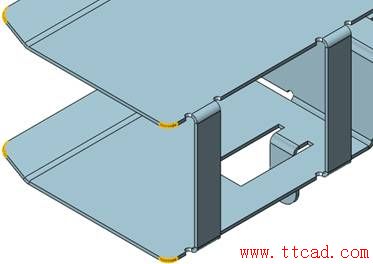

第三步，對圖3的八個角，含對稱面的角進行3mm的倒圓，如圖3所示。
圖3 倒圓角操作-1

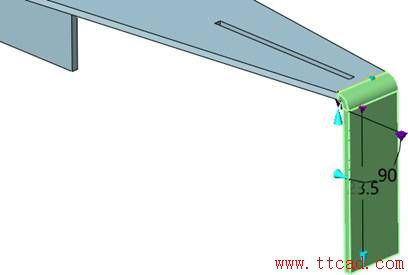

第四步，使用全凸緣，長度類型為腹板長度，長度為23.5mm，正好和機身底部高度一致，如圖4所示。
圖4 全凸緣操作-1

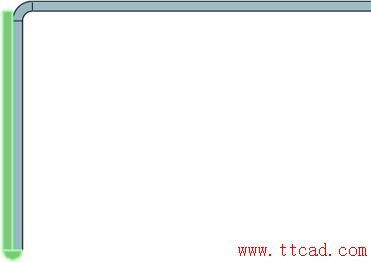

第五步，使用褶彎凸緣，長度設置為24.5mm，如圖5所示。
圖5 褶彎凸緣操作

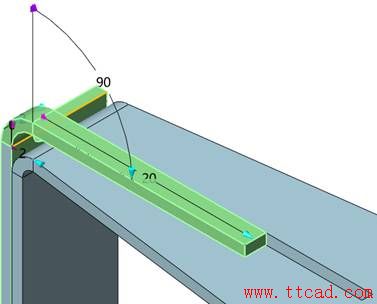

第六步，使用局部凸緣，寬度類型為起始-寬度，起始距離為0mm，寬度為2mm，半徑為2mm，長度為20mm，長圓形止裂槽尺寸為2mm，如圖6所示。
圖6 局部凸緣操作

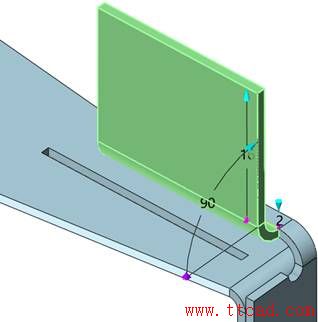

第七步，使用全凸緣，半徑設置為2mm，長度16mm，如圖七所示。
圖7 全凸緣操作-2

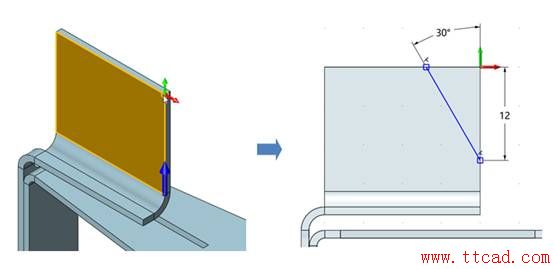

第八步，在圖8左圖位置創建草圖，草圖繪制設置參考圖8右圖所示。
圖8 創建草圖-1

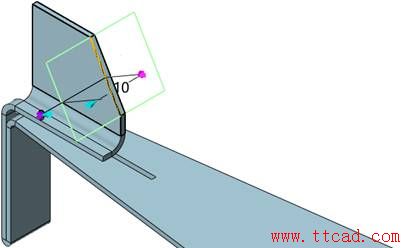

第九步，對上步草圖進行拉伸，切除不需要的部分，如圖9所示。
圖9 拉伸切除-1

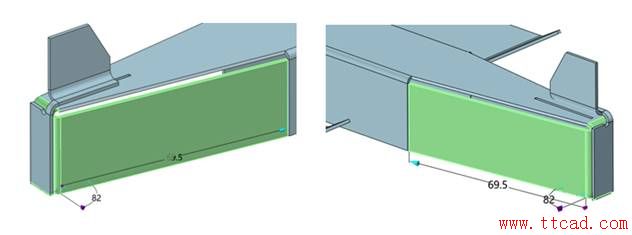

第十步，使用全凸緣，位置是材料外側，折彎半徑為1mm，角度為82°，長度類型為腹板長度，尺寸為69.5mm，止裂槽為長圓形，值為2mm，分別在左右兩側位置創建一個全凸緣，如圖10所示。
圖10 全凸緣操作-3
