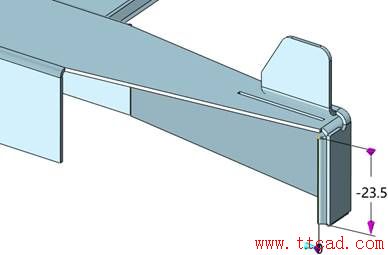

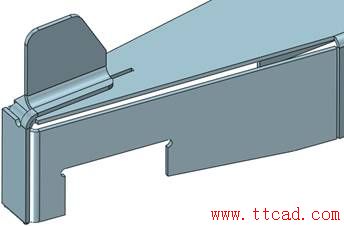

第十一步，使用拉伸切除折彎半徑外的部分，如圖11所示。
圖11 拉伸切除-2

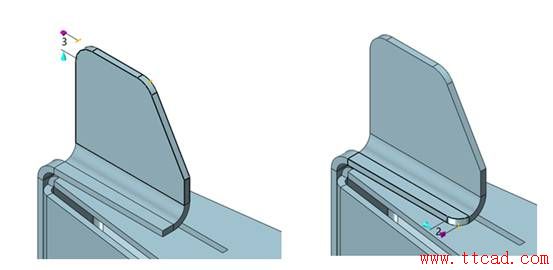

第十二步，分別對以下位置進行3mm、2mm倒圓角操作，如圖12所示。
圖12 倒圓角操作-2

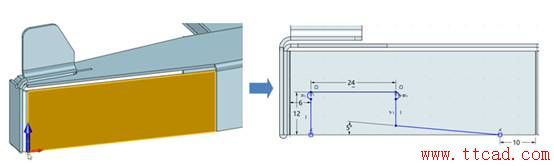

第十三步，在圖13左圖位置創建草圖，草圖繪制設置參考圖13右圖所示。
圖13 創建草圖-2

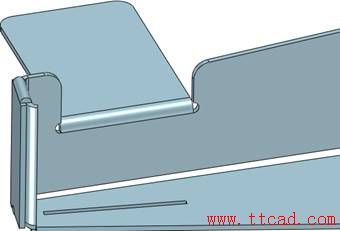

第十四步，對上步草圖使用拉伸切除，如圖14所示。
圖14 拉伸切除-3

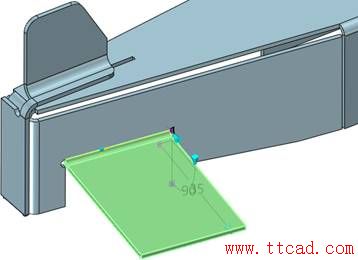

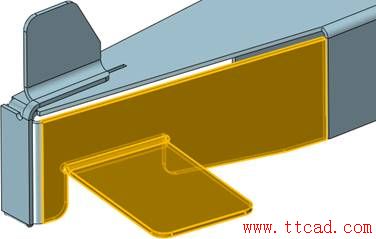

第十五步，使用全凸緣，折彎半徑為1mm，角度為90°，長度為35mm，如圖15所示。
圖15 全凸緣操作-4
第十六步，對圖16的4個位置進行倒3mm的圓角。
圖16 倒圓角操作-2

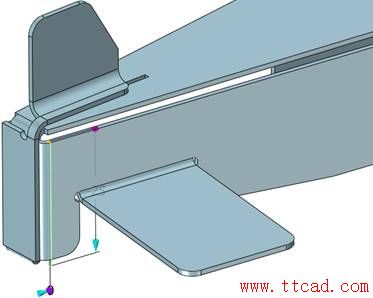

第十七步，使用拉伸創建曲面，如圖17所示。
圖17 創建曲面
第十八步，使用上步創建的曲面對實體進行分割，如圖18所示。
圖18 實體分割

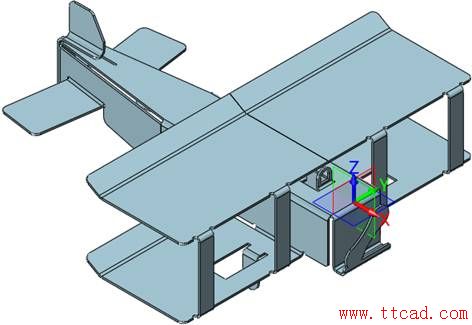

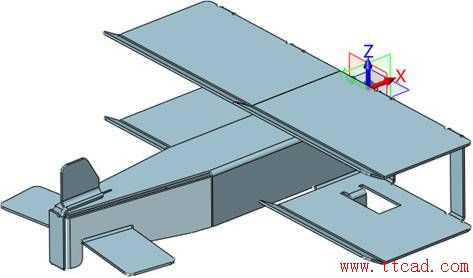

第十九步，對上步分割出的實體進行鏡像，并和原實體進行合并，完成鈑金建模，如圖19所示。
圖19 鏡像操作
第二十步，記錄狀態，重命名為三維，如圖20所示。
圖20 重命名

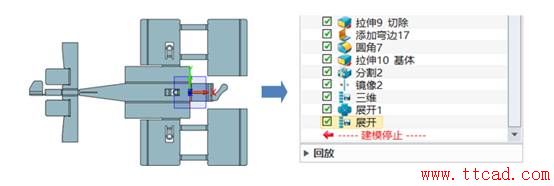

第二十一步，使用展開，手動拾取圖21左圖右側機翼部分的折彎面，并記錄狀態，重命名為展開，如圖21所示。
圖21 拾取折彎面
第二十二步，使用折疊，把鈑金件重新進行折疊，如圖22所示。
圖22 折疊鈑金面
第二十三步，在右鍵菜單里進入2D工程圖，使用記錄的三維狀態
