圖（12）

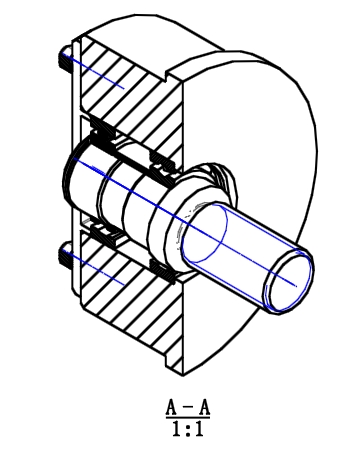

“section1”的圖形如圖所示

 圖（13）

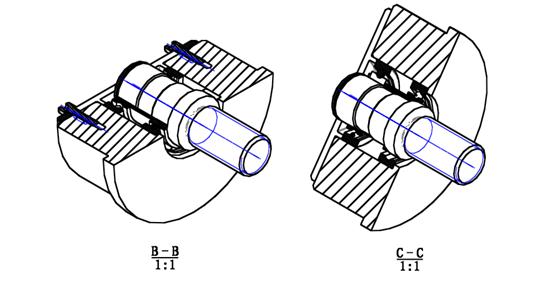

采用同樣的方法，將“section2”、“section3”分別出圖，結果如圖所示

圖（14）

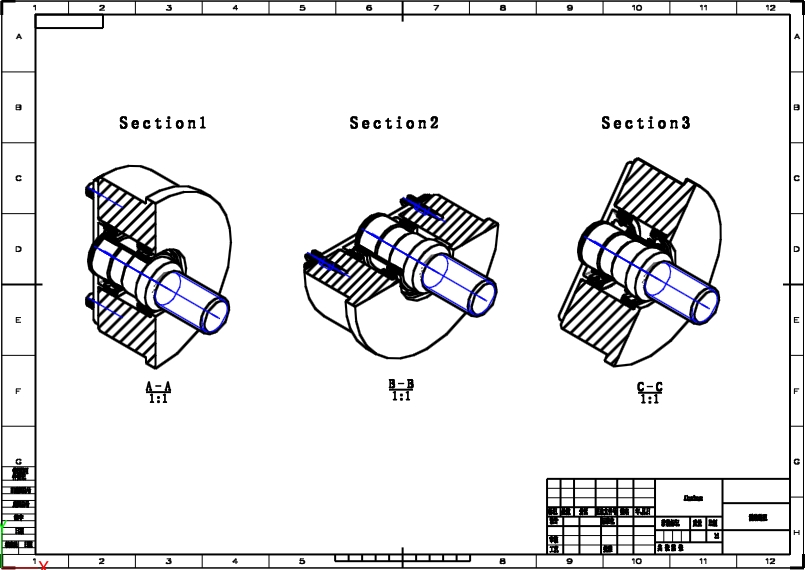

整體的效果圖如圖（15）所示

 圖（15）

    綜上所述，靈活的運用中望3D“剖面視圖”中的“插入視圖”，可以滿足工作過程中對多截面的設計要求，并可將所見變?yōu)樗茫瑯O大的方便了工程師們對多截面的查看及出圖。
