1) 將鼠標至于狀態欄中“捕捉”按鈕上
2) 單擊鼠標右鍵→選擇“設置”菜單項→系統彈出“草圖設置”對話框或在“工具”菜單中選擇“草圖設置”菜單選項，在系統彈出的“草圖設置”對話框中，將選項卡切換至“捕捉和柵格”。
3) 在“選擇類型和樣式”框架中，選擇“柵格捕捉”，“等軸測捕捉”
4) 在“捕捉”框架中，將捕捉Y(jié)軸間距設置為20
5) 在“柵格”框架中，將捕捉Y(jié)軸間距設置為20，并確定
6) 打開柵格（F7）、捕捉（F9）和（F8）垂直水平模式
7) 執行LINE命令，搭配(CTRL+E)或(F5)切換等軸側視角，繪制圖形。
4. 繪圖方式設置
單擊“工具”菜單→選擇“草圖設置”菜單項→系統將彈出如圖2―1所示“草圖設置”對話框中，選擇“動態輸入”選項卡。在“動態輸入”選項卡中包含了“指針輸入”、“標注輸入”、“動態提示”3個選項。

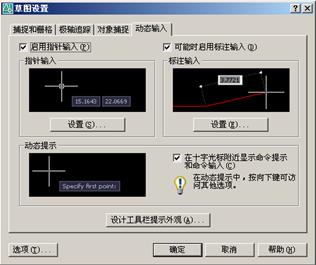

圖2―1“草圖設置”對話框
1）指針輸入：啟動“指針輸入”且有命令在執行時，十字光標附近的工具欄中將顯示當前光標的位置。此時，可以在工具欄中輸入坐標值，不必在命令行中輸入。單擊圖2―2中的
按鈕，系統將彈出如圖2―3所示“指針輸入設置”對話框。在此對話中，可以修改坐標的默認格式，以及控制指針輸入工具欄提示何時顯示。
圖2―2“指針輸入”區域

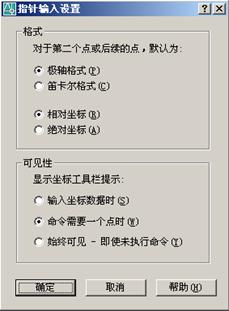

圖2―3 “指針輸入設置”對話框
2)標注輸入
啟用“標注輸入”時，當命令行提示輸入第二點時，工具欄提示將顯示距離和角度值。在工具欄提示中的值將隨著光標移動而改變。按Tab鍵可以移動到要更改的值上。
單擊圖2―4中的
按鈕，系統彈出如圖2―5所示的“標注輸入的設置”對話框。在此對話框中，用戶可以設置在使用夾點編輯對象時，標注輸入工具欄提示顯示的信息。
圖2―4 “標注輸入”區域
圖2―5“標注輸入的設置”對話框
3)動態提示：
啟用動態提示時，提示會顯示在光標附近的工具欄提示中。此時，可以在工具欄提示(而不是在命令行)中輸入命令。按鍵盤上的“↓”鍵可以查看和選擇選項，按“↑”鍵可以顯示最近的輸入。
也可以在“動態提示”區域中，選中或撤選“在十字光標附近顯示命令提示和命令輸入”選項。當選擇撤選此選項時，顯示命令提示和命令輸入將會出現在命令行窗口中。
