對此，中望3D能夠很好地解決上述的困擾。
修改鈑金件的外來圖紙主要操作是展開和折彎，在中望3D中，其對應的操作命令為：
1、更改折彎角度：可實現零部件的展平、折彎角度的修正；
2、更改折彎半徑：根據生產工藝的需求增加或修改折彎半徑；
3、查詢折彎信息：查看鈑金件的折彎角度、深度、K系數、展開公差、中性面半徑等參數。
不管是修改折彎半徑還是折彎角度，設計師都需要先進行折彎標記操作。下面，我們針對具體內容來詳細講解：
【標記折彎】
單擊工具欄“鈑金模塊”中的“標記折彎”命令，系統將彈出其設置界面，如圖1所示，該功能只要標記了折彎面，就可以輕松地將外來鈑金圖紙進行展開和折疊，快捷又實用。但需要注意，標記的折彎面需為折彎半徑曲面，而非凸緣面，否則會標記失敗。

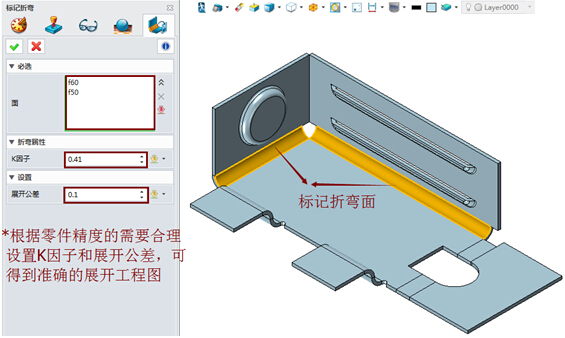

圖1 中望3D標記折彎設置界面
標記好折彎面，結合展開命令就可以快速將外來鈑金展開，效果如圖2所示：

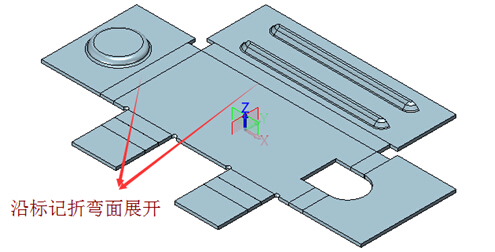

圖2 標記折彎面后鈑金展開效果圖
【改變折彎角度/改變折彎半徑】
該命令用于修改外部導入的鈑金零件或者沒有設計參數的零件折彎角度（折彎半徑）。
選擇需要修改的折彎面或單擊鼠標中鍵，選擇當前激活零件的所有造型的所有折彎，然后輸入新的折彎角度（折彎半徑）。具體操作的時候，內折彎面和外折彎面都可以進行選擇。圖3至圖6為改變折彎半徑和折彎角度的設置界面及效果圖。

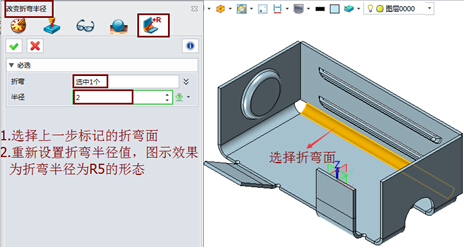

圖3 中望3D改變折彎半徑設置界面

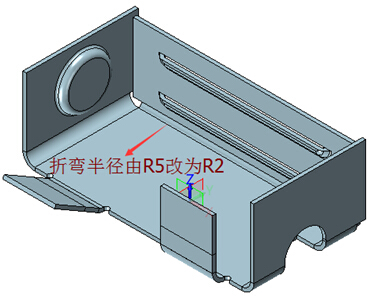

圖4 中望3D改變折彎半徑修改效果

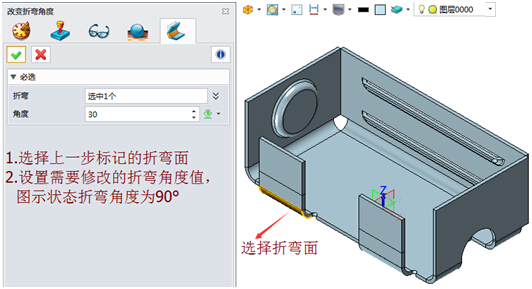

圖5 中望3D改變折彎角度設置界面

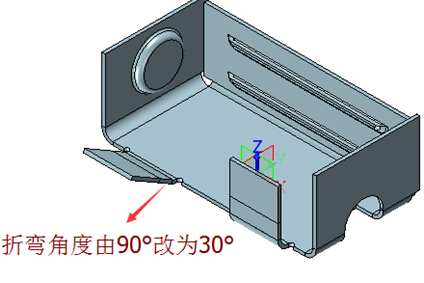

圖6 中望3D改變折彎角度效果圖
當設計師激活了“改變折彎角度”、“改變折彎半徑”功能后，可直接單擊鼠標中鍵，系統將默認更改當前界面中所有鈑金的折彎角度和折彎半徑。
【設定鈑金固定面】
使用該命令進行鈑金零件的固定面設置（圖7），那么當零件折疊或展開時，固定面將保持始終不變。系統一般默認最大表面積的那個面為固定面，但根據實際操作需要，設計師還可以在使用鈑金折疊/展開命令時設置或修改固定面。鈑金固定面設置只對鈑金展開/折疊后的等軸側視圖
