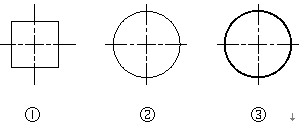

圖9
①用Rectang命令繪正方形；
②用Pedit命令選項F擬合為圓；
③用Pedit命令選項W改0.5mm寬線圓。
（2）0.5mm寬線矩形變?yōu)閷捑€圓的技巧之二：利用修改命令Pedit(或Pe)選擇矩形后，輸入擬合選項Fit(或F)后回車，即可實現。同樣：新擬合而成的圓的直徑即矩形的對角線，見圖10。
圖10
①用Rectang命令繪線寬為0.5mm長方形；
②用Pedit命令選項F擬合為圓。
4.以“橢圓”繪“圓”(命令：Ellipse，快捷命令：EL)
在AutoCAD“繪圖”下拉菜單中，列出了3種“橢圓”的繪制方法，簡述如下：
（1）以橢圓中心(C)繪圓：用鼠標點取繪圖命令，根據提示，輸入相同的半軸尺寸；
（2）以橢圓軸和端點繪圓：根據提示，輸入橢圓一個全軸尺寸，再輸入橢圓一個半軸尺寸，注：半軸尺寸為全軸尺寸的1/2；
（3）以橢圓弧繪圓；
提出問題：將0素線細線橢圓變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下2種：
（1）0素線細線橢圓變?yōu)?.5mm寬線圓的技巧之一：將系統變量Pellipse變量值設為1，所畫橢圓為多義線繪制。利用上述方法繪制的0素線細橢圓，利用修改命令Pedit(或Pe)選擇細多邊形后，在命令行輸W后，再輸0.5后回車，即可實現，見圖11。
圖11
①用Ellipse命令繪圓；
②用Pedit命令選項W改0.5mm寬線圓。
（2）0素線細線橢圓變?yōu)?.5mm寬線圓的技巧之二：無論將系統變量Pellipse變量值設為1或0，所繪橢圓利用Offset(或O)命令設置偏移距離0.5后回車，然后利Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖12。

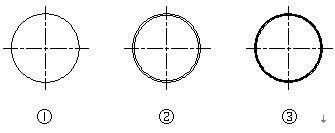

圖12
①用Ellipse命令繪圓；
②用Offset命令內偏移圓0.5mm；
③用Hatch命令中Solid圖案填充圓環。
5.以“圓弧”繪“圓”(命令：Arc，快捷命令：A)
在AutoCAD“繪圖”下拉菜單中，列出了11種“圓”的繪制方法，簡述如下：
（1）利用三點繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（2）利用起點、圓心和端點繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
（3）利用起點、圓心和角度繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（4）利用起點、圓心和長度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
（5）利用起點、端點和角度繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（6）利用起點、端點和方向繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（7）利用起點、端點和半徑繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（8）利用圓心、起點和端點繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（9）利用圓心、起點和角度繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（10）利用圓心、起點和長度繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
（11）利用繼續繪制圓?。河檬髽它c取繪圖命令，然后根據提示操作；
