圖13 拉伸切除-3

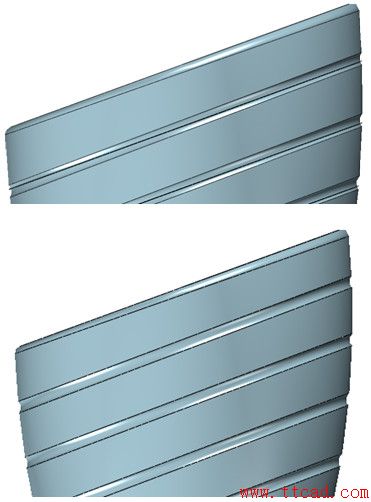

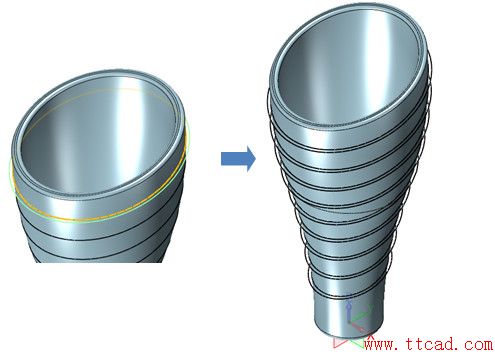

第15步，使用桿狀掃掠，外部直徑為5mm，曲線為上步偏移所得曲線，將所有桿狀掃掠操作完成，如圖14所示。
圖14 桿狀掃掠

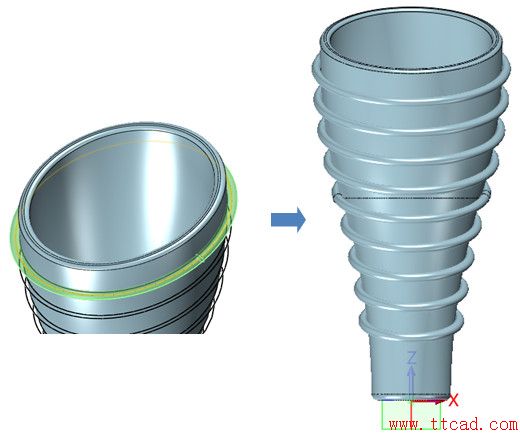

第16步，使用組合，花瓶為基體，桿狀掃掠所獲得的造型為合并體，布爾運算為減運算，并隱藏所有曲線，如圖15所示。
圖15 組合

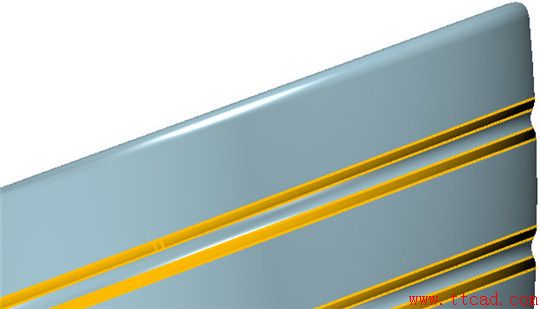

第17步，對環狀凹槽進行3mm的倒圓角，花瓶建模完成，如圖16所示。
圖16 倒圓角-4

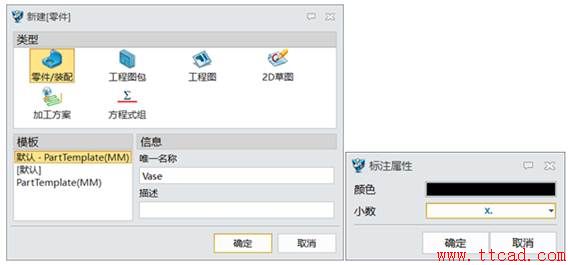

第18步，退出零件，新建一個名稱為Vase的文件，設置標注屬性為整數，如圖1所示。
圖17 新建文件

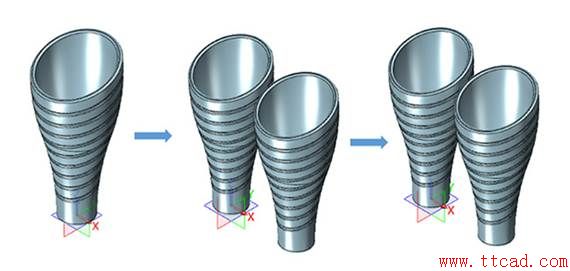

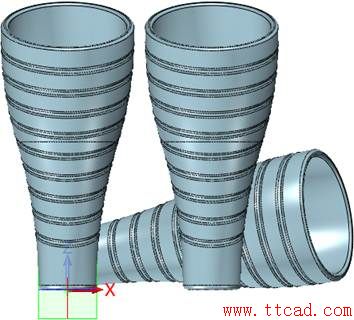

第19步，依次插入三個花瓶，位置分別為0位/100,0,0/0位，如圖2所示。
圖18 插入花瓶

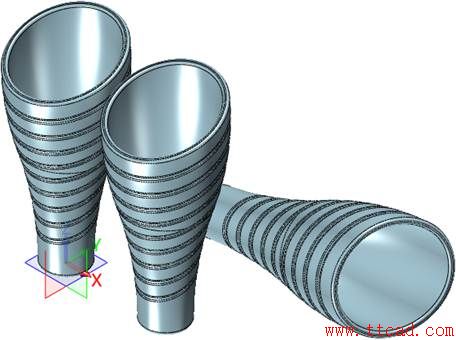

第20步，對第三個花瓶進行繞方向旋轉移動，方向?yàn)閅軸，角度為80°，如圖3所示。
圖19 旋轉移動

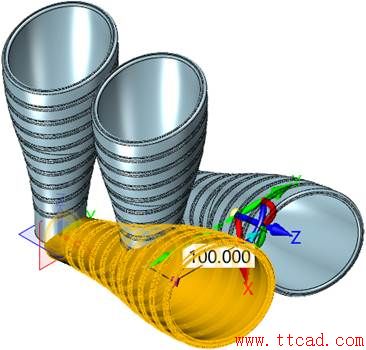

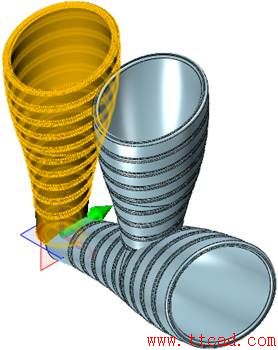

第21步，使用動態移動方式，將第三個花瓶往Y軸方向移動100mm，如圖4所示。
圖20 移動-1
第22步，對第三個花瓶進行點對點移動，從0位到0,0,20，如圖5所示。
圖21 移動-2
第23步，對第三個花瓶進行點對點移動，從0位到50,0,0，如圖6所示。
圖22 移動-3

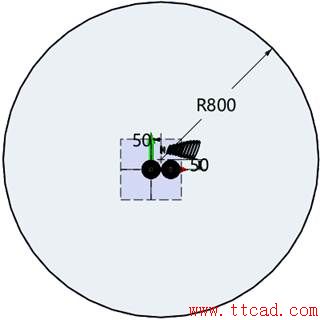

第24步，在XY工作平面上創建草圖，繪制圓，半徑為800mm，打開顏色識別欄然后退出草圖，如圖7所示。
圖23 創建草圖

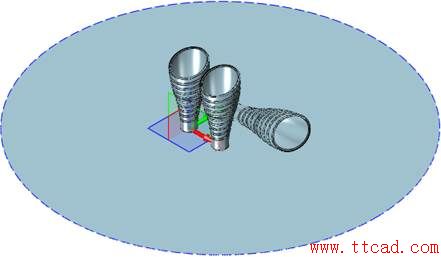

第25步，使用修剪平面，曲線為上步草圖，平面為XY工作平面，創建下圖曲面，如圖8所示。
圖24 修剪平面
第九步，使用提取造型，坐標為0，名稱為桌面，設置選項如圖9所示。
圖25 提取造型

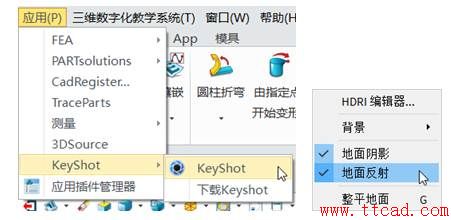

第26步，啟動KeyShot，進行地面設置：添加地面反射，如圖10所示。
圖26 啟動KeyShot
