第1步，新建一個名稱為花瓶的文件，并保存該文件。
第2步，在XZ工作平面上創建草圖，設置標注屬性為整數，如圖1所示。
圖1 標注屬性

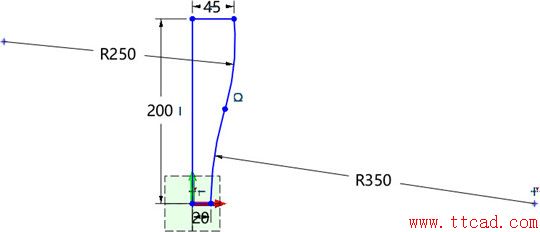

第3步，在XZ工作平面上創建草圖，草圖參數如圖2所示。
圖2 創建草圖-1

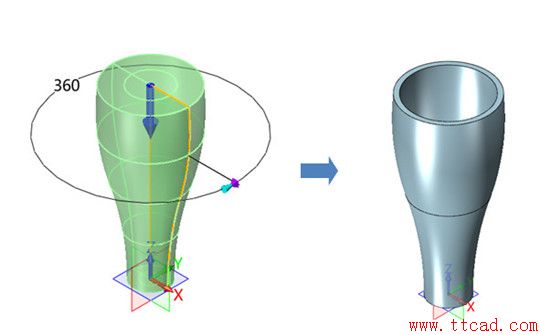

第4步，對上步草圖進行旋轉，創建回轉體；對造型進行抽殼，厚度為-5mm，頂部為開放面，如圖3所示。
圖3 創建回轉體

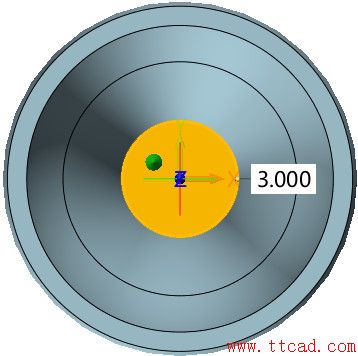

第5步，對花瓶底部進行面偏移，增厚3mm，如圖4所示。
圖4 面偏移
第6步，創建一個半徑為50mm的球體，球體位置為0,0,-48，布爾運算為減運算，如圖5所示。
圖5 創建球體

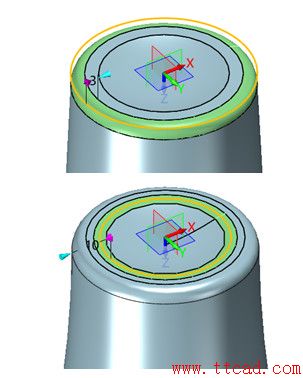

第7步，分別對花瓶底部進行倒圓角，倒圓角半徑為3mm; 對花瓶底部球體切除后形成的邊進行倒圓角，倒圓角半徑為10mm，如圖6所示。
圖6 倒圓角-1
第8步，對花瓶內側底部邊進行半徑為10mm的倒圓角，如圖7所示。
圖7 倒圓角-2

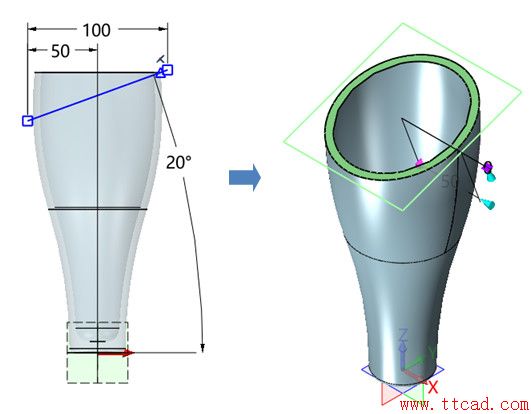

第9步，在YZ工作平面上創建草圖，繪制下圖草圖后退出草圖，并對草圖進行拉伸切除，把花瓶上面部分造型切除，如圖8所示。
圖8 造型切除

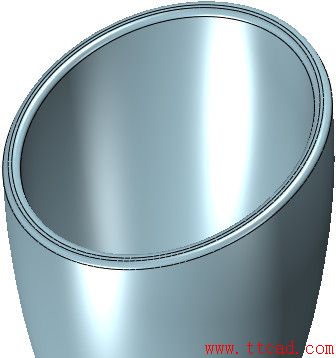

第10步，對花瓶瓶口部分進行倒圓角，半徑為2mm，如圖9所示。
圖9 倒圓角-3

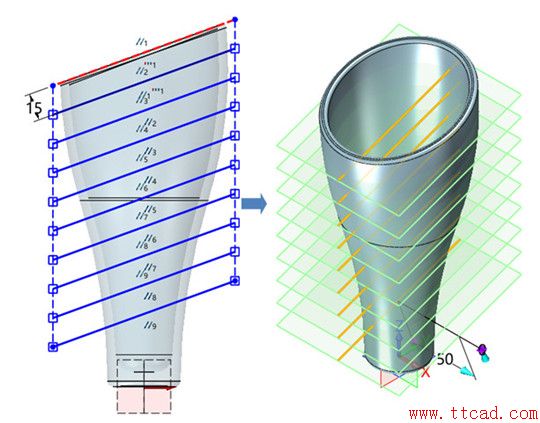

第11步，在YZ工作平面上創建草圖，繪制下圖草圖后退出草圖; 對草圖進行對稱拉伸，布爾運算為基體，距離超過花瓶邊界即可，如圖10所示。
圖10 拉伸邊界

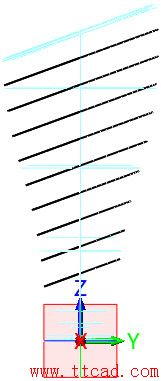

第12步，使用相交曲線，提取上步創建曲面和花瓶外面瓶身的相交曲線，再一一提取剩下了的相交曲線，如圖11所示。
圖11 提取相交直線

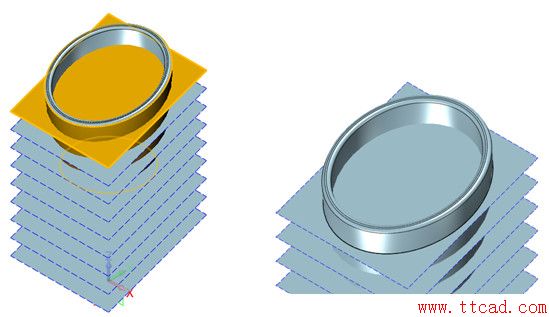

第13步，隱藏不需要的曲面，如圖12所示。
圖12 隱藏曲面
第14步，使用偏移，距離為2mm，所有曲線偏移完畢后，如圖13所示。
