呵呵，這里教大家一個簡便的方法，這很快就能把復雜的圖片文件用CAD畫出來。

    首先你需要有一臺打印機，可以掃描文件，如果沒有，你可以用照相機或者手機也行，只要像素高。把你要畫的圖掃描下來，圖紙一般很大，你可以把它分成幾塊來掃描，，掃描出來的圖片一定要清楚哈，不然就會影響你后面的操作。

    由于掃描下來的圖片是分塊的，所以需要將幾張圖拼接起來，這里可以用Photoshop 或者其他圖像軟件如美圖秀秀或可牛影響等軟件來拼接起來。

    圖片拼接后，就需要將圖片放進CAD軟件中了，這里直接是不能用CAD軟件打開的，我們可以打開CAD軟件，點擊“插入”，然后“光柵圖像參照”，選擇剛拼接好的圖片，插入到CAD，然后可以將圖片縮放到適合的大小。如下

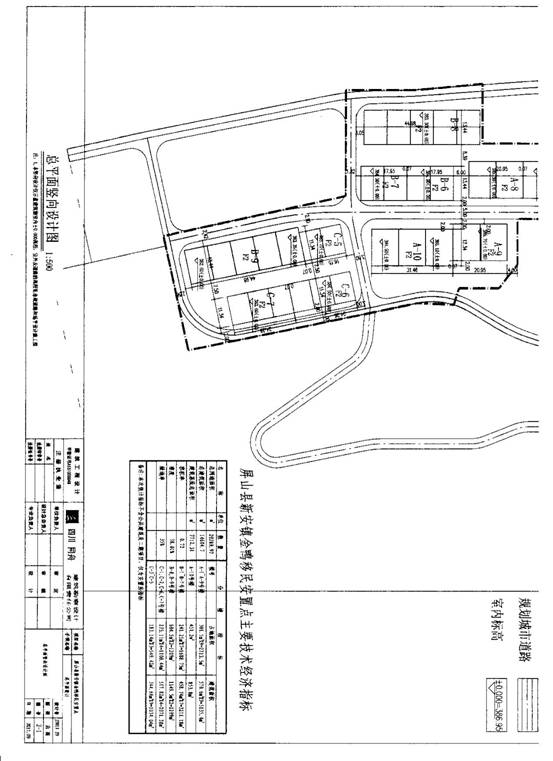

掃描圖像:

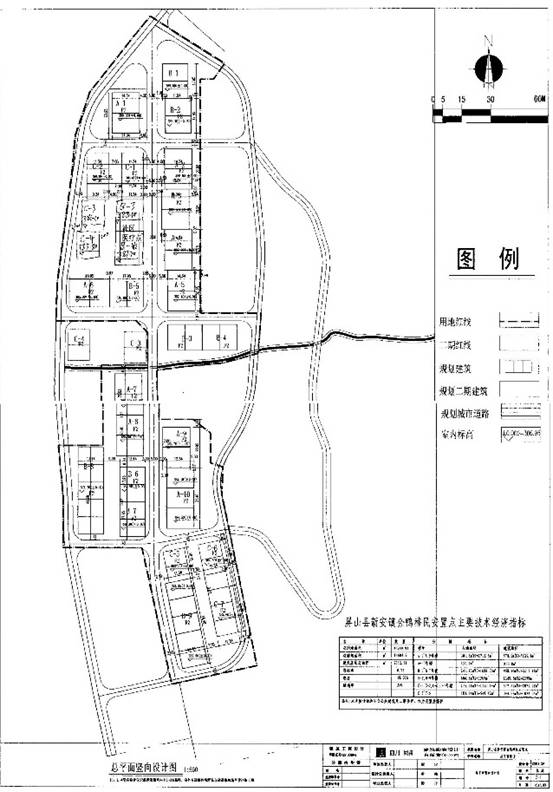

    接下來就是拼接圖像：

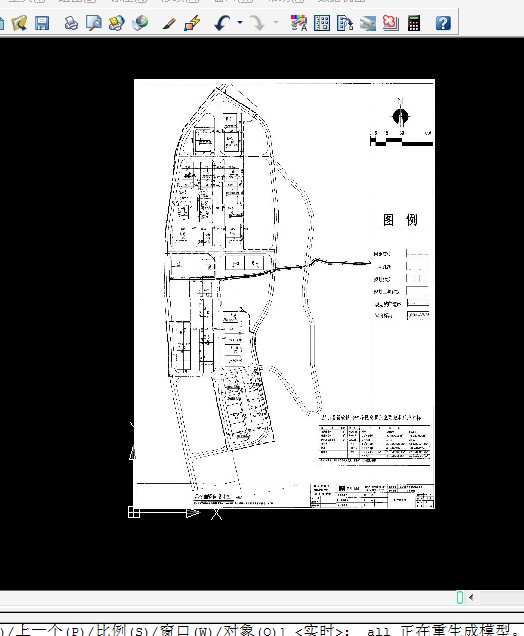

    接下來就將圖片按上面的方法插入到CAD中，建好圖層就可以畫了，如下

用多段線命令按著圖片是的線條跟著畫下來就OK了，最后將畫好的CAD移動出來，做好標注等，一張施工總平面圖就畫好了，這樣速度很快的哦！
