通過“點重合”約束，將各部分構成四連桿機構的初始狀態，并給機架一個“點水平”約束
圖9
四連桿機構初始狀態如下：
圖10

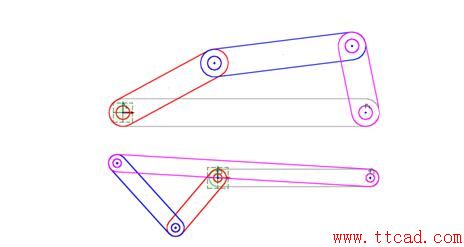

拖拽連架桿（藍色）跟連桿（紫色）的重合點，即可看到拖拽過程中連桿的變化，從而模擬連桿機構的狀態
圖11
若需要將連桿變?yōu)閯傂詨K，可打開“塊管理”進行修改，此時可看到作為柔性塊的連桿是以斜體表示的
圖12

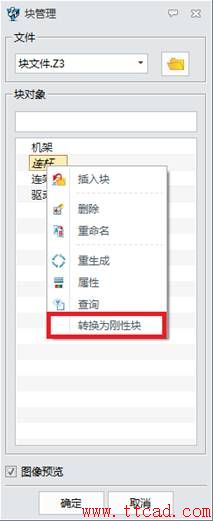

在“塊管理”對話框中對連桿點擊右鍵，選擇“轉換為剛性塊”，修改方式如圖所示
圖13

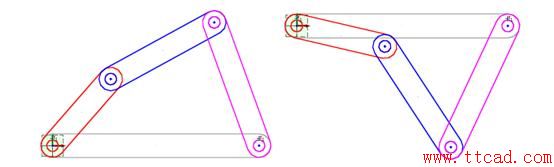

此時，連桿長度將不再隨著拖拽狀態的變化而變化
圖14
綜上所述，中望3D的草圖塊可有效提高工程師們繪制草圖的效率，從而提高產品的設計效率。
