鑒于工程師們工作中對草圖的重復繪制情況，中望3D在基于二維CAD圖塊的基礎上，提出了草圖塊的概念，并將它進行了擴展。
中望3D2017新增的草圖塊功能，分為剛性塊與柔性塊。顧名思義，剛性塊表示其形狀保持不變，僅作為一個整體插入以及與其他的草圖進行約束等操作。而柔性塊的形狀在引用的草圖中是可變的，可被其他的草圖對象所修改。這無形中為工程師們繪制草圖時提供了多種可能。
接下來以四連桿機構為例，深入了解中望3D草圖塊的應用：
圖1

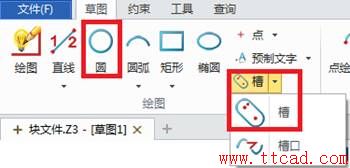

首先，我們進入草圖環境，利用“槽”與“圓”命令，分別繪制連桿的各部分結構。點擊“槽”與“圓”命令，繪制四個連桿機構的外形，如圖所示
圖2

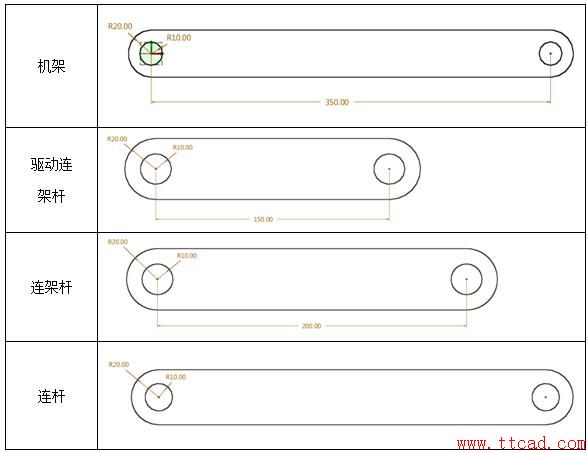

繪制的連桿機構具體尺寸如表所示
使用“制作塊”命令，進行塊的設定，分別將機架、驅動連架桿、連架桿設定為“剛性塊”，將連桿設定為“柔性塊”。
圖3

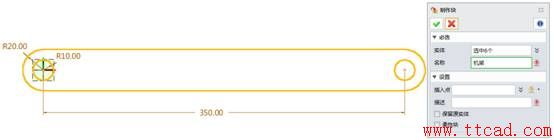

點擊“制作塊”，選中“機架”草圖，命名為“機架”，“插入點”可根據需要設定，點擊確定即可完成設置，此種設置為“剛性塊”屬性。
圖4

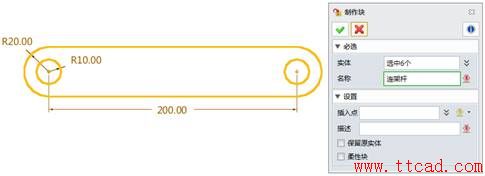

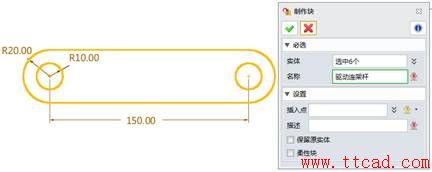

以同樣的方法設置驅動連架桿、連架桿為“剛性塊”，如圖所示
圖5
圖6
同樣點擊“制作塊”命令進行連桿的塊設置，但在設置時需要勾選“柔性塊”屬性，以便賦予連桿塊相關屬性，在后續調用時，它能自由變化。
圖7
此時，草圖塊的制作完成。
接著，我們將前面制作的草圖塊進行插入。點擊“插入塊”，將四連桿機構所需的各個塊插入到草圖環境中
圖8
