cvxMsgDisp("Fail to find the export path.");
returniRet;
}
cvxMemZero((void*)&PdfData, sizeof(PdfData));
PdfData.PaperHeight = 300;
PdfData.PaperWidth = 220;
PdfData.RangeMode = VX_EXPORT_PDF_RANGE_MODE_NORMAL;
PdfData.Type = VX_EXPORT_PDF_TYPE_OBJECT;
iRet = cvxFileExport(VX_EXPORT_TYPE_PDF, FilePath, (void*)&PdfData);
if (iRet)
cvxMsgDisp("Fail to save as pdf format.");
else
cvxMsgDisp("File is saved successfully.");
returniRet;
};
圖3-10

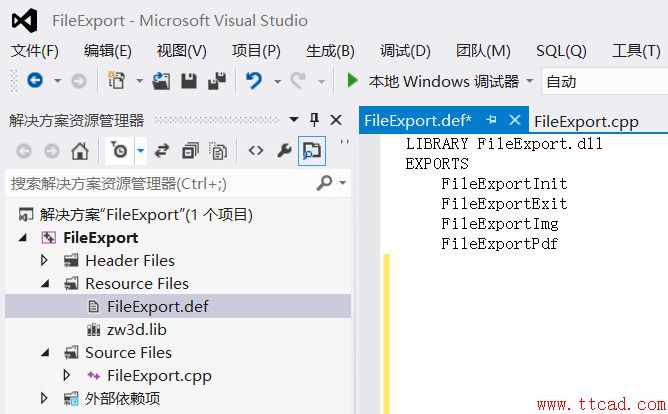

3.9 輸入以下代碼，定義項目中的FileExport.def文件。
LIBRARYFileExport.dll
EXPORTS
FileExportInit
FileExportExit
FileExportImg
FileExportPdf
圖3-11

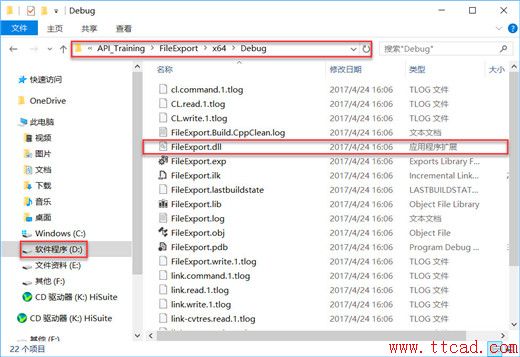

3.11 右鍵FileExport項目選擇生成，在該項目目錄中Debug文件夾下會產生FileExport.dll應用程序文件。
圖3-12

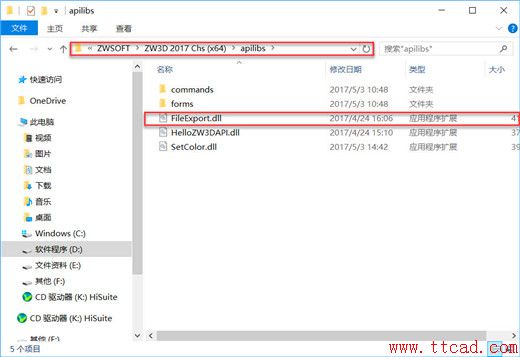

3.12 在中望3D安裝目錄下，新建文件夾apilibs文件夾，將FileExport.dll文件復制到該文件夾中，即在中望3D中加載該應用程序。
圖3-13

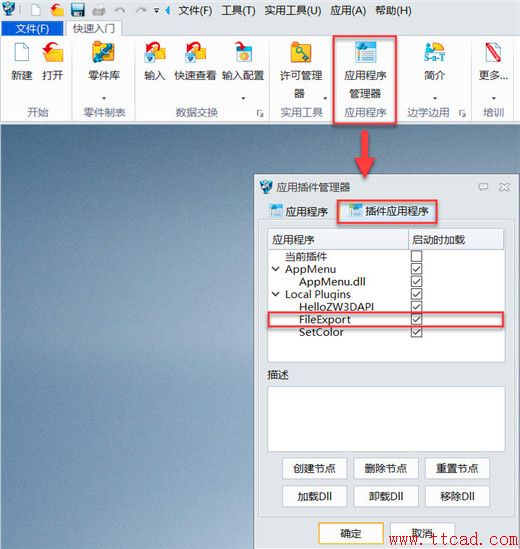

3.13 打開中望3D，選擇應用程序管理器，選擇插件應用程序。我們可以看到，F(xiàn)ileExport程序已經加載到了中望3D。
圖3-14

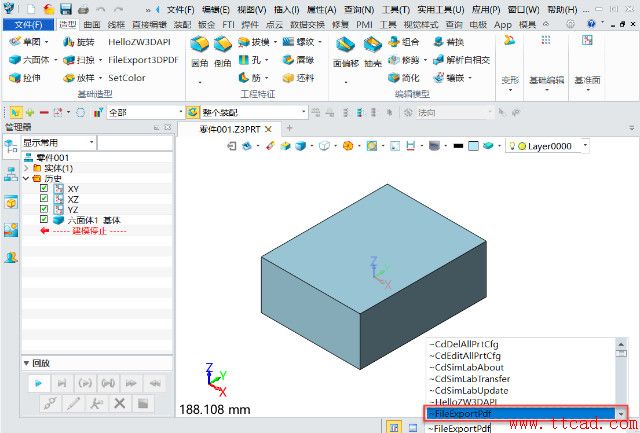

3.14 下面我們來使用一下這個程序，在中望3D中新建一個塊零件并保存到桌面，然后在命令框中輸入~符號，然后通過方向鍵選中FileExportPdf應用程序，然后回車輸入該程序，在桌面我們得到了這個零件的3D PDF文件。
圖3-15
4.定制二次開發工具欄
每次要在輸入框中手動輸入~FileExportPdf命令太麻煩，下面，我們來介紹一下如何將二次開發程序添加到工具欄或指定位置。

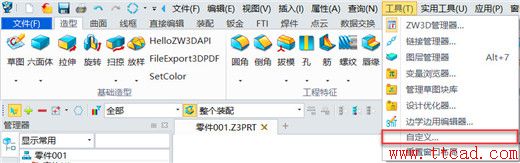

4.1 在中望3D零件環境下，選擇工具，選擇自定義，進入自定義界面。
圖4-1

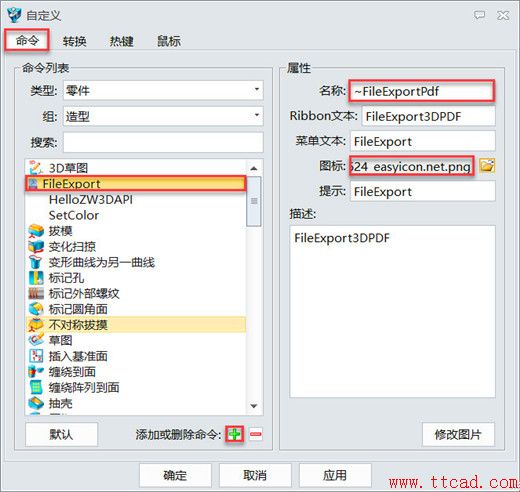

4.2 在自定義命令界面中，點擊添加命令按鈕，按圖4-2依次輸入按鈕名稱、PNG圖標等屬性。
圖4-2

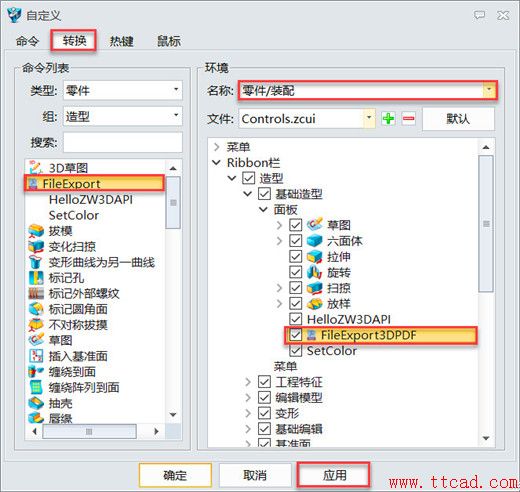

4.3 在自定義轉換界面中，先找到4.2中創建的FileExport命令。然后，用鼠標將該命令拖動到圖4-3所示位置，或者拖動到您所指定的位置，選擇應用。
圖4-3
5.命令使用測試

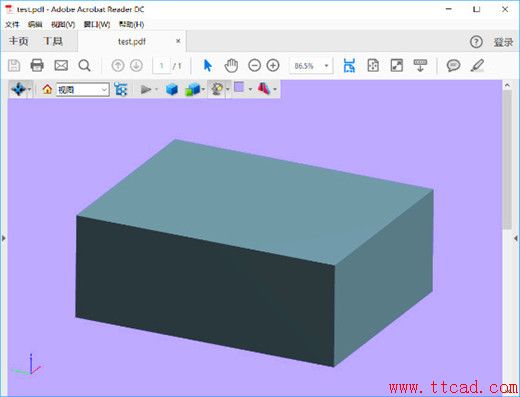

這樣我們就在中望3D實用工具欄中添加了FileExport這個命令按鈕，接下來，我們就可以直接在造型選項欄中使用該命令了，在測試零件所在位置就可以得到一個3D PDF，如圖5-1所示。
