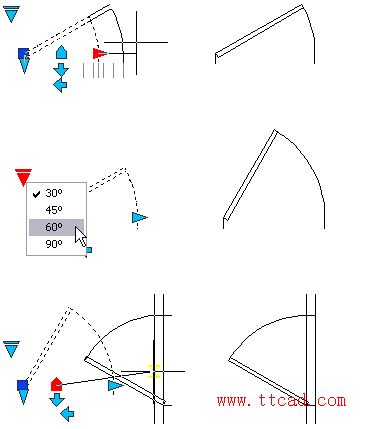

用戶可以使用動態塊插入可更改形狀、大小或配置的一個塊，而不是插入許多靜態塊定義中的一個。例如，用戶可以創建一個可改變大小的門擋，而無需創建多種不同大小的內部門擋。
可以使用約束參數或動作參數編寫動態塊。
注：不建議在同一塊定義中同時使用約束參數和動作參數。
添加約束
在塊定義中，約束參數
- 使對象與另一對象關聯
- 限制幾何圖形或標注

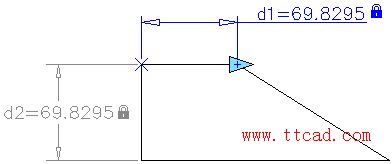

以下樣例顯示具有約束（灰色）和約束參數（藍色帶夾點）的塊參照。
塊插入到圖形之后，通過使用“特性”選項板，約束參數可以作為特性進行編輯。
添加動作和參數
在塊定義中，動作和參數為插入到圖形后的塊的行為提供規則。

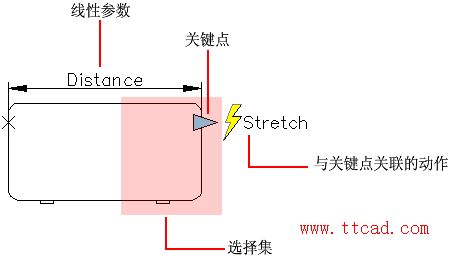

根據指定的塊幾何圖形或參數，可以使某一動作與該參數關聯。參數在圖形中表示為夾點。編輯夾點時，關聯的動作決定了塊參照中將發生變化的部分。
與約束參數類似，可以使用“特性”選項板更改動作參數。
動態塊操作步驟
- 單擊“應用程序”按鈕
“打開”“圖形”。 - 打開保存為塊的圖形文件。
將出現一條警告，表明圖形包含編寫元素。
- 在警告對話框中，單擊“是”在塊編輯器中打開該圖形。
