圖10 調整
圖11是經過調整后效果。
圖11 調整后的結果

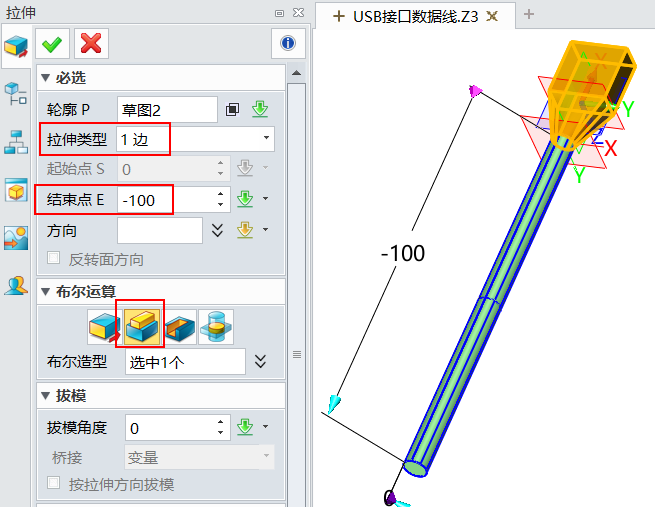

6、以草圖圓拉伸段圓柱，如圖12所示。
圖12 拉伸

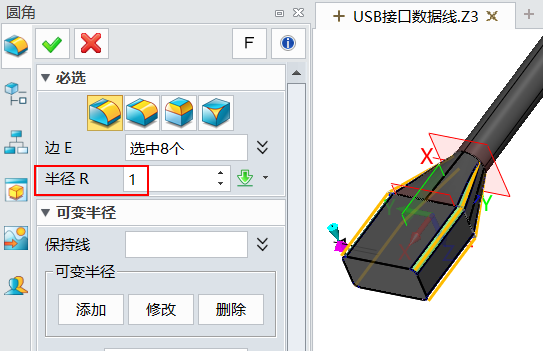

7、USB頭添加圓角，如圖13所示。
圖13 添加圓角

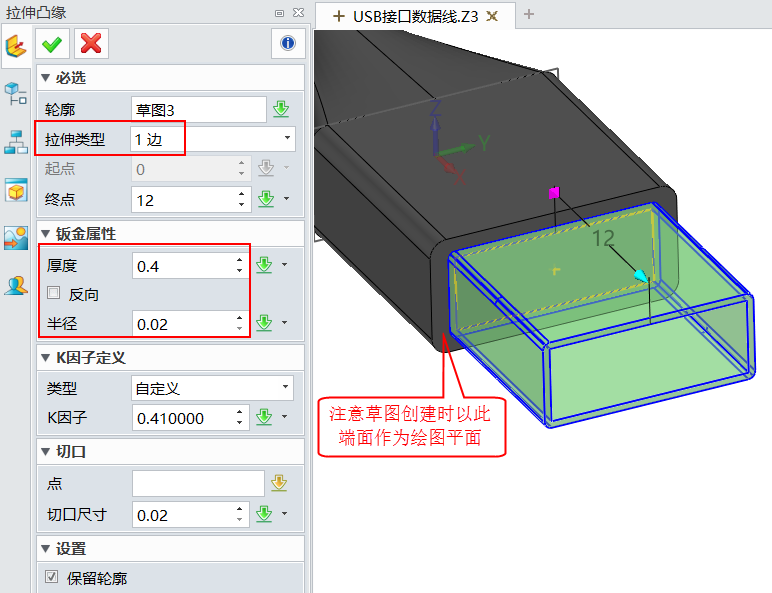

8、創建金屬接口。先創建長方形4.5*12，使用鈑金模塊中的“拉伸凸緣”功能拉伸創建金 屬接口部位，參數按下圖14輸入。
圖14 創建金屬接口

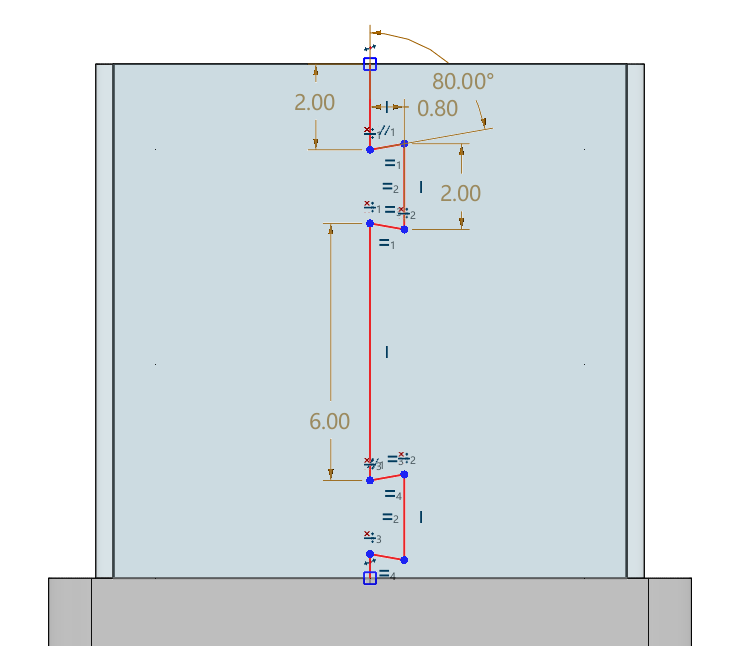

9、創建金屬口接合縫隙的草圖，具體如圖15所示。
圖15 創建接合縫隙草圖

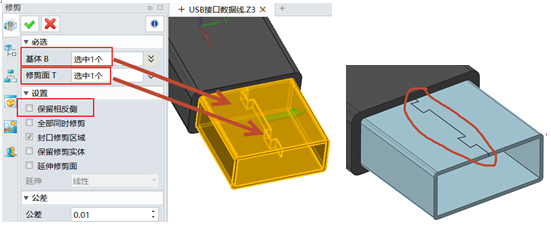

10、使用拉伸功能把上一步草圖拉伸成高1\0.05厚度的薄片，使用修剪功能，把金屬接口 的縫隙剪切出來，如圖16。
圖16 拉伸草圖成薄片
圖17是修剪后的效果。
圖17 修建效果圖

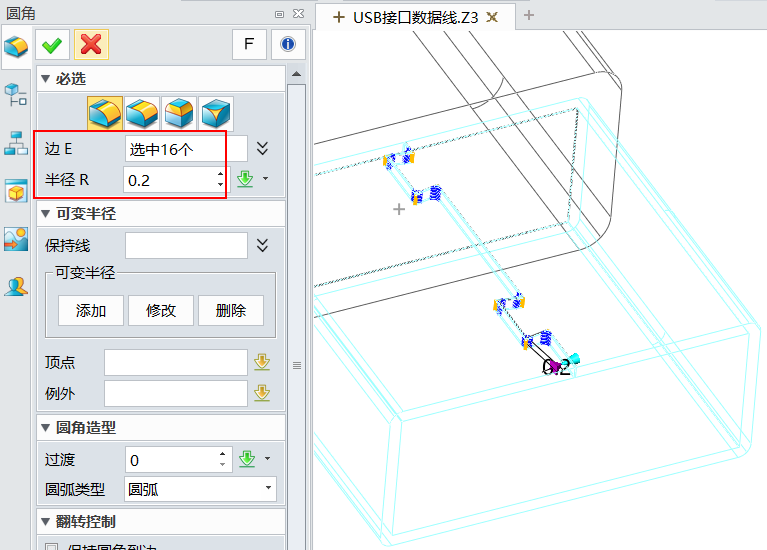

11、對圖18進行銳邊倒R0.2的操作。
圖18 倒圓角操作

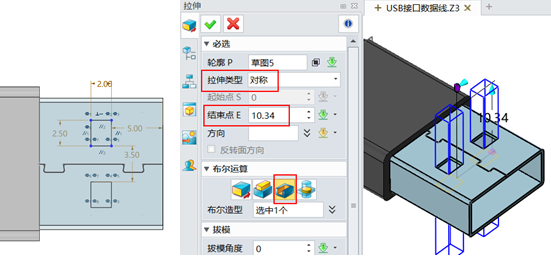

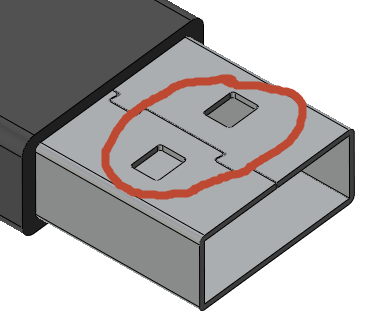

12、創建方形通孔特征。先繪制草圖，然后做減運算拉伸，并對銳角倒R0.2，詳見圖19。
圖19 創建方形通孔特征
圖20是倒R角后的效果。
圖20 倒角效果

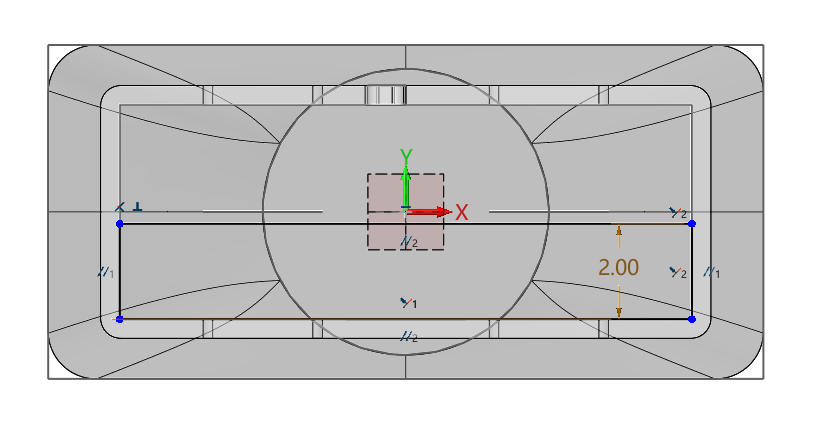

13、創建接口金手指接觸板，先創建下圖21的草圖。
圖21 創建草圖
