圖1是完成設計的效果圖，下面我們來看看具體的造型設計步驟。
圖1 USB接頭

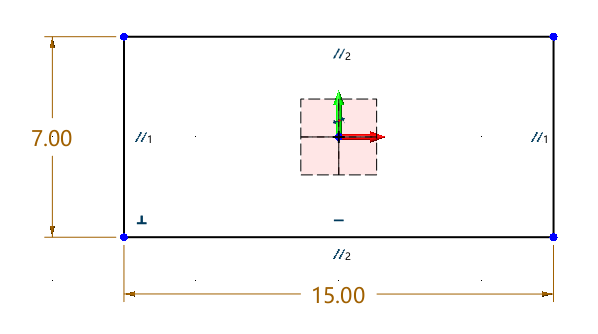

1、先創建7*15的長方形草圖，如圖2所示。
圖2 創建長方形草圖

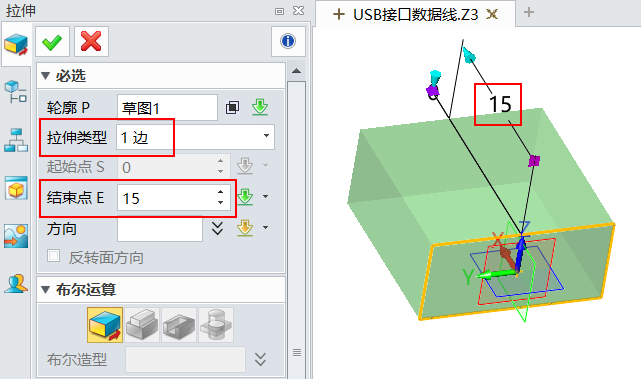

2、以長方形拉伸出長方體，入圖3所示，但這里需要注意，拉伸類型選擇單邊，設置項勾 選保留輪廓（圖4）。
圖3 拉伸長方體
圖4 保留輪廓

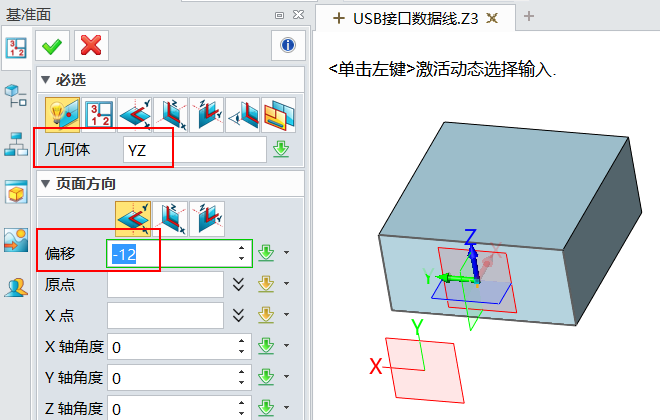

3、創建偏移基準面，偏移基準面選擇ZY平面，偏移距離為-12，如圖5所示。
圖5 創建基準面

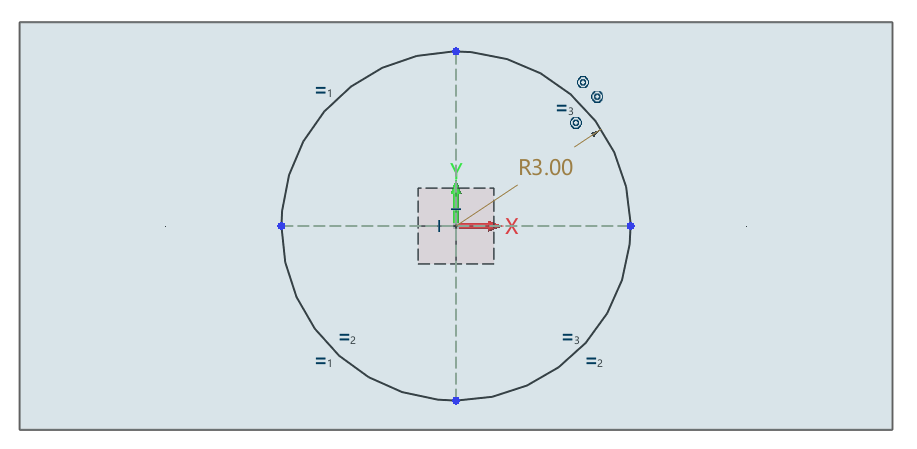

4、在新建基準面上創建四等分圓草圖，如圖6所示。
圖6 創建四等分圓

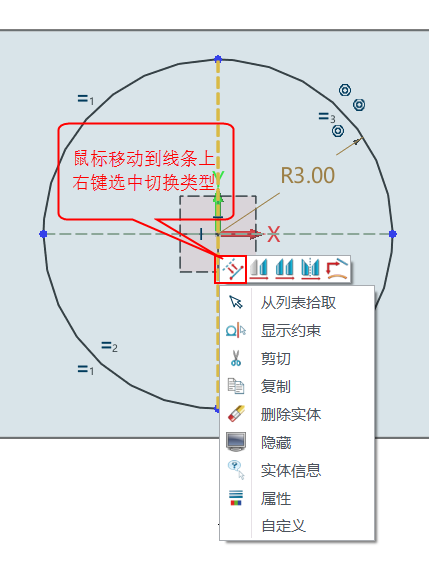

這里需要注意，鼠標移動到線條上右鍵選中切換類型可以把線段切換成構造線，如圖7所示 。
圖7 把線段切換成構造線

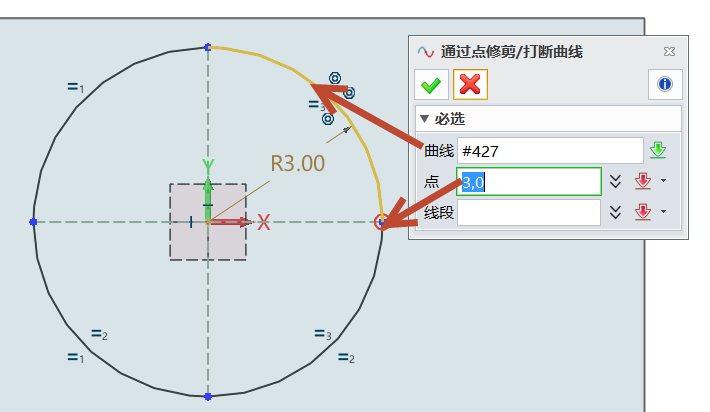

線段與XY軸重合并端點落在圓上，然后利用四端點對圓做四等分，打斷點可多選，如圖8所示。
圖8 四等分操作

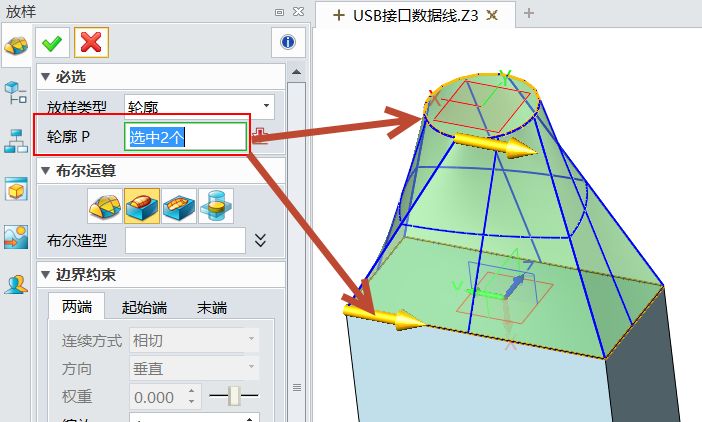

5、使用造型模塊中的“放樣”功能，如圖9所示，以放樣模式創建尾部連接部分。
圖9 以放樣模式創建尾部連接部分

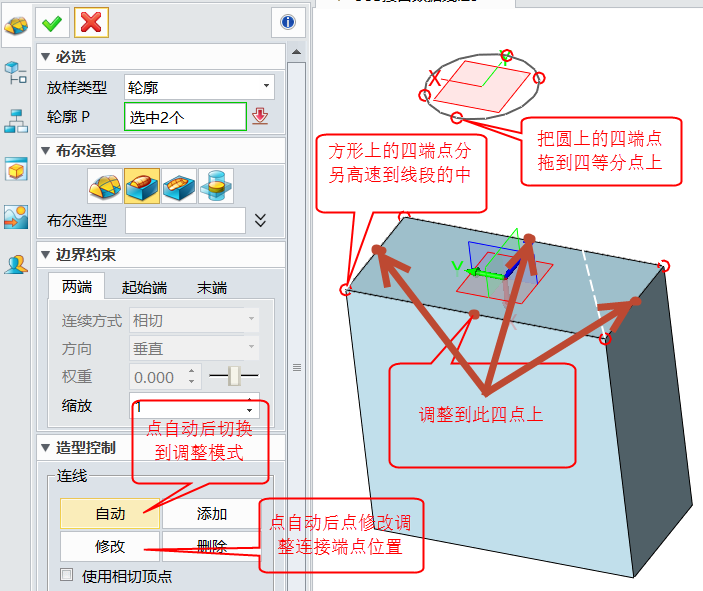

從上圖9中我們可以注意到有些地方連接得不順，無規律，那么我們可以通過下面圖10所示的選項進行調整。
