一般模具在進行加工前都需要結合產品進行模具設計，然后再導入到CAM軟件中進行加工設置。中望3D是集CAD/CAM于一體的專業三維軟件，包含了專業的模具設計及2-5軸加工模塊，使得無需中間轉換，即可高效完成模具設計與加工的操作。
下面，我們以中望3D為例，向大家介紹其CAM功能是如何幫助工程師輕松實現模具曲面加工的高精度和高效率。

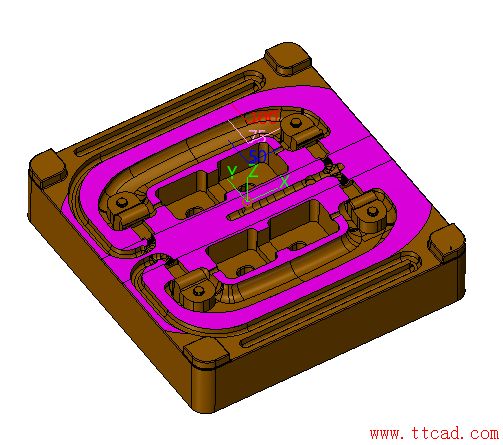

圖1是我們要加工的模具，紫色面為加工區域。具體操作如下：
圖1 加工模具
第一步：選擇加工特征

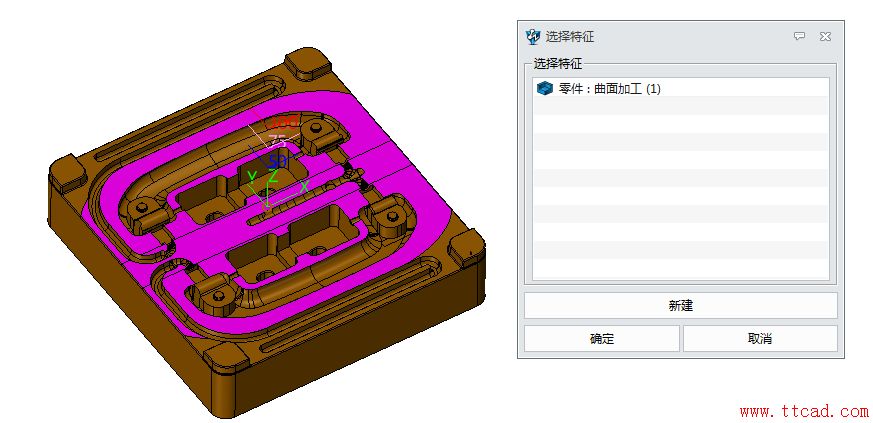

點擊“平行銑削”功能，直接選擇實體零件為加工特征（圖2）。
圖2 選擇實體零件為加工特征

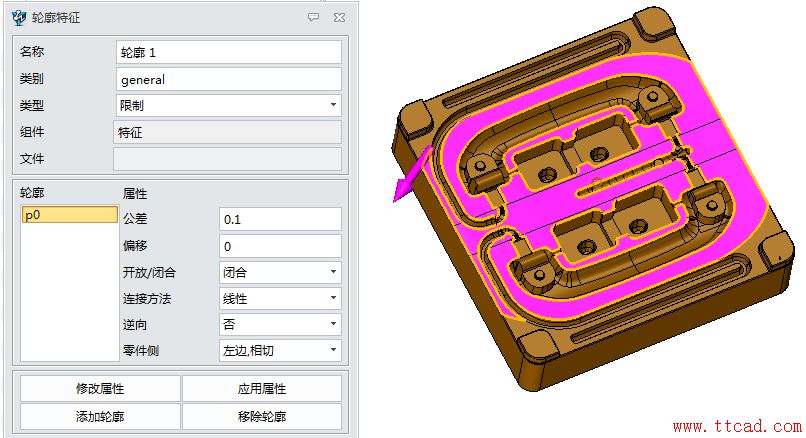

增加限制輪廓，選擇所需加工曲面的邊界，從而限制加工區域的準確范圍（圖3）。
圖3增加限制邊界
第二步：選擇加工刀具

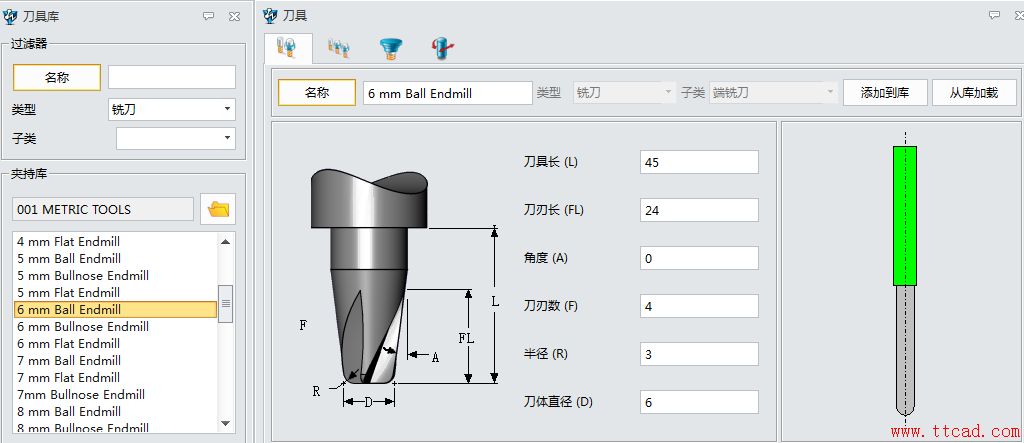

點擊中望3D的刀具庫（圖4），選擇“R3”的球刀，也可以手動輸入刀具名稱和規格尺寸。除此之外，工程師還可以把一些特殊或者企業專業的刀具添加到中望3D的刀具庫中，方便以后調用。
圖4 選擇加工刀具
第三步：設置加工參數

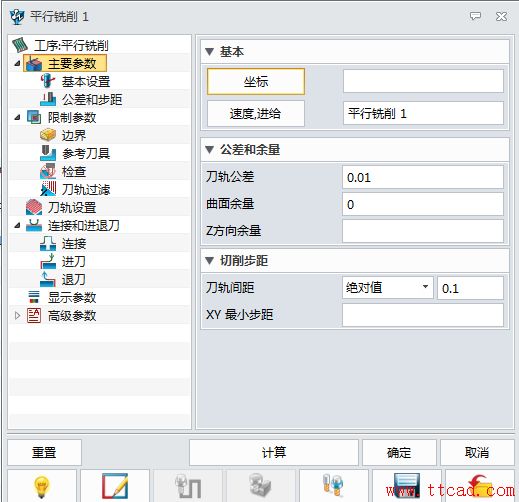

（1）設置主要參數：設置刀軌公差和刀軌間距（圖5），其余使用默認值即可。
圖5 主要參數的設置

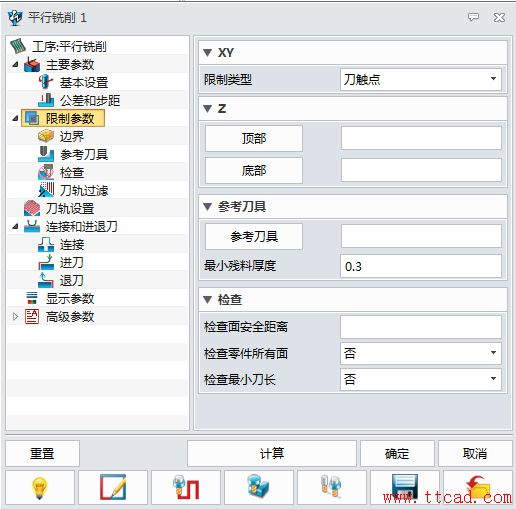

（2）限制類型選擇“刀觸點”（圖6），其余選擇默認參數即可。
圖6 限制參數設置界面

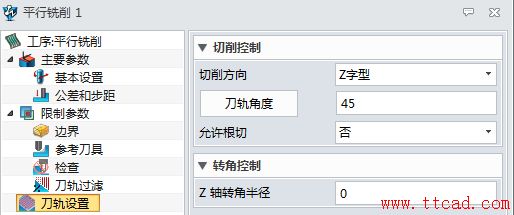

（3）刀軌設置：將切削方向設置為“Z字型”，刀軌角度“45度”（圖7），這樣設置可確保曲面加工的高精度和高效率，其余選擇默認參數即可。
圖7 刀軌參數設置頁面

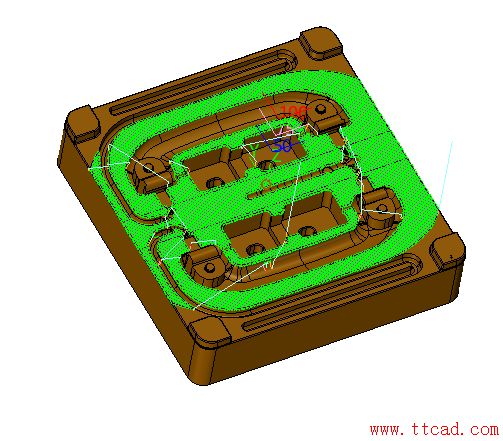

通過以上三步操作，點擊計算刀軌，即可得到圖8中的刀軌，輕松完成工作。
圖8 刀軌
