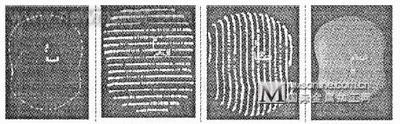

圖3 塑面罩玩具點造型
圖4 塑面罩玩具模型
3 快速分模
將圖4所示的數字產品模型用Cimatron軟件快速分模QUICK＿SPLIT功能進行型芯、型腔的設計。經分模后的圖形退出快速分模軟件進入曲面CAD環境時自動產生分模線，根據已有的分模線快速生成分模曲面，該方法可以非常靈活地處理模型的曲面信息，并可對計算精度進行細調，最后經編輯、整理形成最終設計結果，進行NC加工即可得到理想的上、下模。如圖5所示。

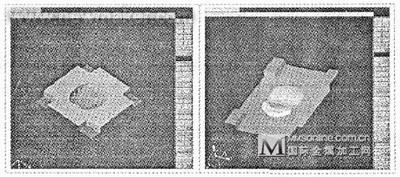

圖5 塑面罩玩具上下模型
4 結束語
逆向工程一般是通過三坐標測量機或激光掃描機等數據采集設備獲取復雜零件的三維數據點，進而利用反求軟件對數據點處理，實現由點?線?面的CAD三維模型設計。由此可見，逆向工程主要包含2項內容，①實物模型表面數據點的獲取，即數字化技術，②曲面造型技術。逆向工程技術與NC加工技術或RP技術相結合，能使模具產品開發、研制周期大大縮短，為新產品進入市場創造先機，為企業帶來巨大經濟效益，Cimatron軟件為逆向工程提供了強有力的設計工具，充分利用Cimatron軟件強大的點造型曲面功能和刀路編程功能，可大大縮短特別是塑料模具產品的設計周期，在浙江臺州、廣東、山東等地區深受模具制造業的重視。
