上圖中兩個紅色的圓是同一個圓在兩個比例不同視口中的效果，綠色的是畫在圖紙空間的圓，通過與綠色圓的對比，我們可以看到不同比例視口中的線型單元也是一樣的。 如果我們在布局空間發現相同比例的相同線型效果不同，又或者我們希望線型在不同比例視口變得不一樣，我們應該怎么辦呢? 不同視口線型比例不一致有兩種可能性，一是修改了控制線型比例的變量，一種是更改了視口比例后沒有刷新顯示。

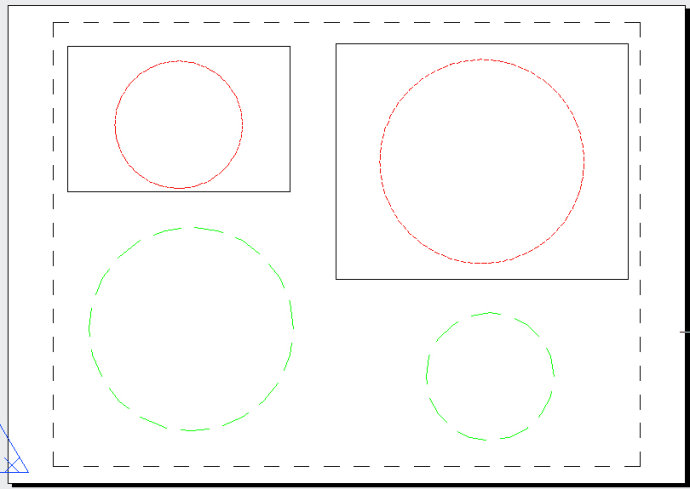

AutoCAD2018中文版提供了一個系統變量：PSLTSCALE，變量名有點長，如果英文還好的話也不難記，就是圖紙空間線型比例(Paper space linetype scale)的縮寫，其實有一個控制全局線型比例變量：LTSCALE，這個只是在那個變量前加了PS。PSLTSCALE的默認值為1，視口內圖形的線型比例會根據視口比例進行計算，與圖紙空間線型比例保持一致。如果PSLTSCALE設置為0，視口內圖形的線型比例將不考慮視口比例，不同比例視口的線型不一致，如下圖所示。
有時PSLTSCALE的設置就是1，但是不同視口中同一圖形顯示的線型比例就是不一致，這又是為什么呢? 如果我們調整了視口的比例，比如我們新建了一個視口后將比例改成了1:100，視口內圖形的線型比例不會自動調整，而必須要雙擊進入視口輸入RE命令后回車，重新生成線型的顯示數據，視口內圖形的線型比例才會調整過來。如果有好多視口，改了比例后一個個雙擊進去重生成嫌麻煩，你可以直接輸入REGENALL(全部重生成)命令(如果用菜單的話，在“視圖”菜單可以找到)，或者保存文件后關閉文件重新打開就可以了。 如果你就是希望相同圖形在不同比例視口顯示不同線型比例的話，你輸入PSLTSCALE，回車，輸入0，回車，就可以了。當然所有視口也需要重新生成顯示數據，否則你也看不到效果。
