現在有一件事情已經得到了Google的證實，那就是Google Glass將支持自選鏡框與鏡片，這對于近視眼的用戶來說無疑是個好消息。這意味著Google Glass是一種模塊化設計，可以被安裝到一個普通樣式的眼鏡上，其實現的效果如上圖所示。圖中的這個人是Google Glass開發團隊的成員Greg Priest-Dorman。當然目前開發者獲得的Explorer Edition是不支持自定義眼鏡的。

我們知道現在的Google Glass其實只是一個計算模塊，其顯示設備也只是640*360分辨率的一塊玻璃。在Google Glass沒現真身之前，我想很多人都跟我一樣把它想象成了一個能顯示畫面的鏡片。令人驚喜的是，日前美國專利商標局放出了一份Google Glass的專利說明書，這個神奇的眼鏡其實就是這么設計的！

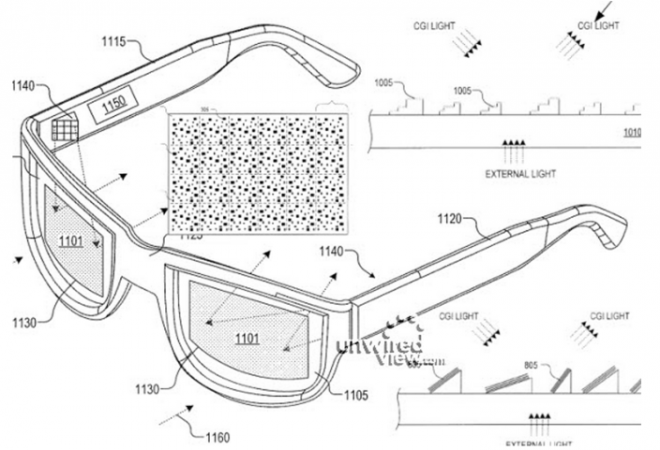

我們先來看下這張由UnwiredView拼合的圖紙：

懂物理的讀者大概能猜出一二，明白這種型號的Google Glass什么原理。而Google官方的叫法是：使用衍射光柵彎曲和匯聚光線的近眼顯示器。

原理摘要：

一種近眼光學系統，包括一個具備導光特性的光線承載物，其由透明顯示區域和一個由不同衍射元素構成的重復構型組成。這個重復構型分布排列在導光承載物的透明顯示區域上，其組成了一個衍射光柵，能夠把彈跳在這個光柵上的CGI（計算機生成圖像）光線彎曲和集中。

透明區域至少可以透過一部分外界環境光線，同時也能反射一部分彈跳在導光承載物上的CGI光線。

讀完這個官方介紹，想必大家都搞糊涂了。其實把深?yuàn)W的物理名詞換算成普通詞匯，這個原理很簡單：

如上圖所示，1140處是CGI圖像光源，那里應該是計算元件的位置；從1140發出的光源投射到了鏡片上，然后鏡片將光線反射到了人的眼球中。

關鍵要說明這個鏡片的結構。具體材質我們不清楚，但可以肯定上面有一層“膜”，也就是所謂的導光承載物（Optically Transmissive Substrate）。我們看到的畫面，主要是由這個OTS區域反射出來的。

在這個“膜”上，分布著按照一定樣式重復排列的衍射元素，最終構成了一個衍射光柵。之所以“畫面”能反射到我們的眼睛里，并且保持正確的尺寸、傾斜程度以及畫質，都是靠這個高密度的衍射光柵。圖中點狀物密集排布的矩形就是衍射光柵。

以上就是這種鏡片式Google Glass的基本原理。

我們可以看到，這種極具科幻色彩的鏡片顯示方式，并非是通過電路傳導將畫面送到鏡片上，而是僅僅把鏡片當成了一個反射型的衍射光柵，或者是一個反射鏡片，把畫面“反彈”到了佩戴者的眼睛里。

這種型號的Google Glass或許會在不久的未來誕生，也或許會作為一個變種型號與現在這種玻璃方塊型號同時存在。

但從視覺效果上來看，這種鏡片式的Google Glass顯然更勝一籌：

一是可以兩個鏡片同時顯示畫面（注意：上圖有2個1140）——你想到了什么？對，3D；

二是可以有更寬廣的視覺范圍，屏幕可以容納更多的信息，比如新聞、郵件等；

三是畫質更強，因?yàn)檫@種原理是將畫面通過反射來投射到用戶的眼球中，如果衍射光柵的密度和制作工藝足夠精良，且CGI光源的分辨率足夠高，那么用戶接收到的畫質也將十分優良，比現有的這種玻璃塊肯定要好很多。

這項專利是在2011年10月24日提交的，于2013年4月25日正式公告授權。這里有些法律知識需要普及：美國專利法采取的是公告即授權的專利授予方式，而自申請日起要經過18個月才予以公告，至本月25日正好滿18個月。也就說前幾天Google才正式取得了這項專利權。

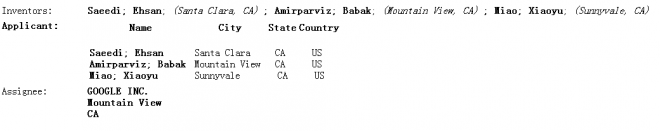

需要注意的是，現在這個Google Glass的原型機是在2011年8月份誕生的。從專利申請書上，我們可以看到一下信息：

可以看到，發明者有三人，其中Xiaoyu Miao是一位華人；而受讓人是Google，顯然這是職務發明創造，專利所有權歸Google公司。

最后，大家是否記得Google  Glass是誕生自Project Glass計劃，而Project這個詞也有“放映”、“發射”意思，或許這才是Project Glass的原意？
