導讀：近日淘寶架構師chuanhui撰寫了一篇關于“Microsoft Azure Storage架構分析”的文章，全文如下：

Microsoft云存儲服務分為兩個部分，SQL Azure和Azure Storage。云存儲系統的可擴展性和功能不可兼得，必須犧牲一定的關系數據庫功能換取可擴展性。Microsoft實現云存儲的思路有兩種：

1.做減法。SQL Azure直接在原有的SQL Server上引入分布式的因素，在滿足一定可擴展性的前提下盡可能不犧牲原有的關系型數據庫功能。SQL Azure的可擴展性是有限的，單個SQL Azure實例不允許超過50GB，這是因?yàn)镾QL Azure不支持子表動態分裂，單個SQL Azure實例必須足夠小從而可以被一個節點服務。

2.做加法。Azure Storage先做好底層可擴展性，然后再逐步加入功能，這與Google GFS & Bigtable的思路比較一致。Azure Storage分為Blob, Queue和Table三個部分，其中Azure Table Storage最具有代表性，由于底層系統支持子表分裂，單個用戶的最大數據量可以達到100TB。然而Table Storage支持的功能有限，甚至不支持索引功能。具體信息可以參考msdn的一篇文章：Azure Storage架構介紹。

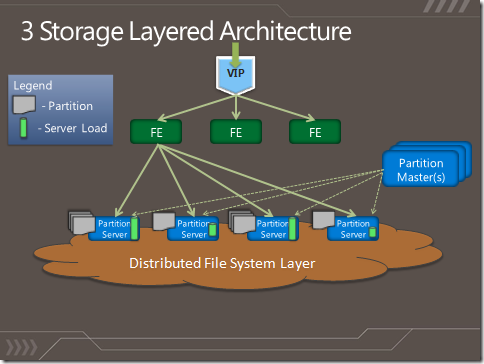

Microsoft Azure Storage 邏輯上分為三層：

1.前端（Front-End Layer)：類似互聯網公司的Web服務器層，可采用LVS + Nginx的設計，主要做一些雜事，比如權限驗證。由于前端服務器沒有狀態，因此很容易實現可擴展。

2.存儲層 (Partition Layer)：類似Bigtable，分為Partition Master和Partition Server兩種角色，分別對應Bigtable Master和Tablet Server。每一個Partition(相當于Bigtable中的Tablet)同時只能被一個Partition Server服務，Partition Master會執行負載均衡等工作。Bigtable中分為Root Table, Meta Table和User Table，Azure Table Storage可能會為了簡單起見消除Meta Table，所有的元數據操作全部放到Partition Master上。

3.文件系統層（DFS Layer)：類似GFS，數據按照extent(相當于GFS中的chunk)劃分，每個extent大小在100MB至1GB之間。數據存儲三份，寫操作經過Primary同步到多個Secondary，讀操作可以選擇負載較輕的某個Primary或者Secondary副本。當發生機器故障時，需要選擇其它機器上的Secondary切換為Primary繼續提供寫服務，另外需要通過增加副本操作使得每個extent的副本數維持在安全值，比如三份。為了簡單起見，DFS Layer對上層Partition Layer可以不提供文件系統接口，只提供類似塊設備的訪問方式。

Azure Storage的主鍵包括Partition Key + Row Key兩部分，其中，Partition Key用于數據劃分，規定相同的Partition Key只屬于同一個Partition，從而被一臺Partition Server服務，這就使得Partition Key相同的多個行之間能夠支持事務。與SQL Azure不同，Azure Storage的并發操作通過樂觀鎖的方式實現。Azure Storage包含三個不同的產品，其中Azure Table Storage支持用戶設置Schema，支持byte[], bool, DataTime, double, Guid, Int32, Int64, String這幾種列類型；Azure Blob Storage將Blob數據存放到底層的DFS Layer中，Blob過大時可能存放到多個extent中，Partition Layer存儲每個Blob的編號到Blob所在的多個extent位置之間的映射關系；Azure Queue Storage將Partition Key設置為Queue的編號，Row Key設置為消息的編號，從而保證屬于同一個Queue的消息連續存放。

總之，Microsoft Azure Storage和早期的Bigtable總體架構是很類似的，可能做了一些簡化，這也間接說明了一點：如果不發生重大硬件變革，工程上要實現高可擴展的分布式B+樹，將云存儲系統分成文件+表格兩層還是比較靠譜的。開發人員更多地需要在實現細節上下功夫，落實到線上的每行代碼上。
