A.功能

1.電參數測量功能（電壓、電流、有功功率、電量）。

2.超載報警功能（超過功率報警門限，背光和功率閃爍提示）。

3.功率報警門限預置功能（可自行設置功率報警門限）。

4.電量按鍵清零功能。

5.掉電數據保存功能。

6.大屏幕LCD液晶屏全顯功能（同時顯示電壓、電流、有功功率、電量）。

7.背光功能。

B.顯示及按鍵

一．顯示界面

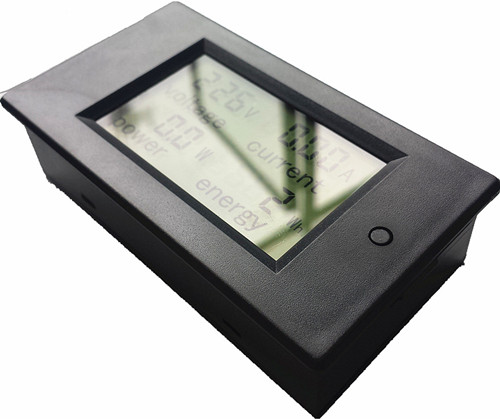

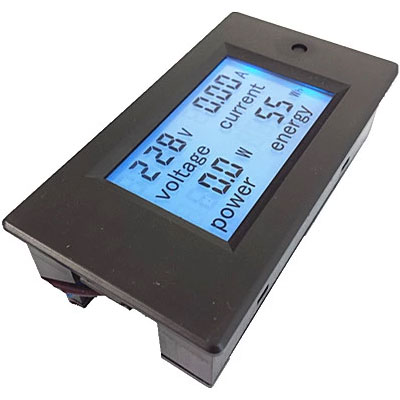

    顯示由大屏幕LCD液晶屏同時顯示電壓、電流、功率、電量參數 ，如圖1所示。

二．顯示格式

1.功率：測試量程0~22kW

        1kW以?xún)?nèi)顯示格式0.0~999.9W；

        1kW以上顯示格式1000~9999W；

        10kW以上顯示格式10.0~22.0kW。

2.電量：測試量程0~9999kWh

        10kWh以?xún)?nèi)顯示格式0~9999Wh；

        10kWh以上顯示格式10~9999kWh；

3.電壓：測試量程80~260V

        顯示格式80~220V

4.電流：測試量程0~100A

        顯示格式0.00~99.99A。

三．按鍵

1.背光控制

可通過短按按鍵來打開或關閉背光，背光狀態掉電自動保存。

2.電量清零

  步驟1：長按按鍵5秒直到電量顯示窗口數字閃爍，然后松開按鍵；

步驟2：若再次短按按鍵，則電量數據清零并退出清零閃爍狀態；

步驟3：若再次長按按鍵5秒直到不再閃爍，則表示電量數據不清零并退出清零狀態。

3.功率報警值設置

步驟1：長按按鍵，當LCD屏顯示“SET CLr”后松開按鍵，進入功率報值設置狀態；

步驟2：功率區域顯示當前的功率報警值且最低數位開始閃爍，此時可通過短按按鍵對該數位+1，當沒有按鍵操作超過3秒時，自動切換數位，設置方法同上；

步驟3：設置完成后長按按鍵超過5秒自動保存退出，有功功率門限設置的范圍為0.0～22.0kW。

E.注意事項

1.本模塊適用于戶內，不能戶外使用。

2.所加負載不能超過額定功率。

3.接線順序不能搞錯。

F.規格參數

1.工作電壓：80～260VAC

2.測試電壓：80～260VAC

2.額定功率：100A/22000W

3.工作頻率：45-65Hz

4.計量精度：1.0級

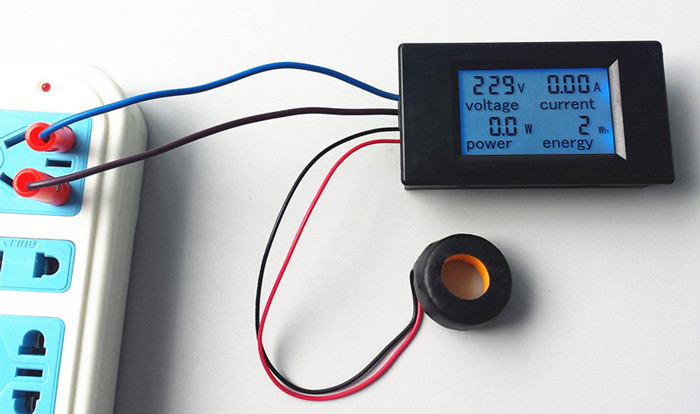

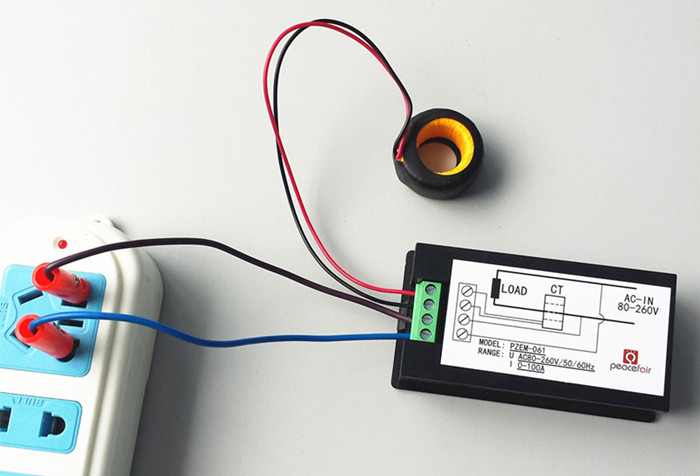

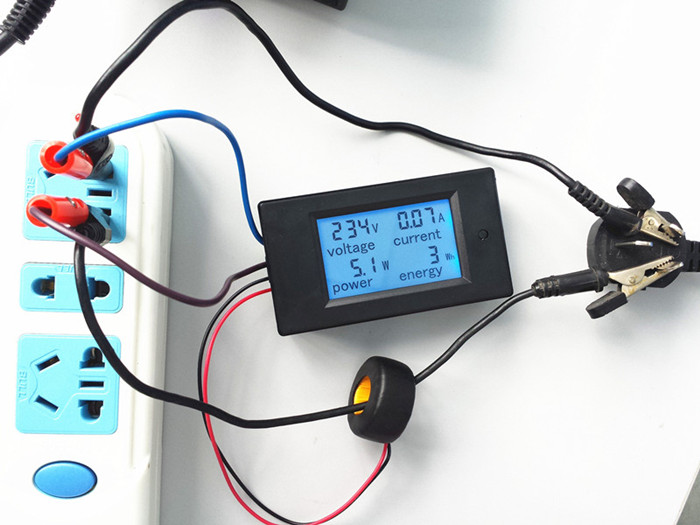

G.接線示意圖

    prefix = v  prefix = o

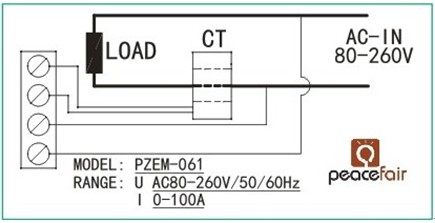

圖2   接線圖

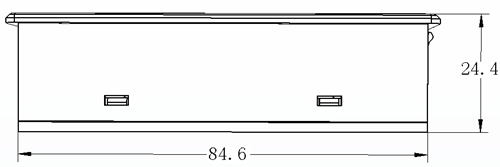

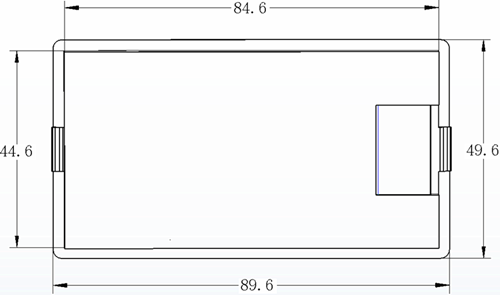

H.尺寸示意圖

圖3   尺寸圖
