云南省滇中引水工程大理Ⅱ段施工供電施工2標

1）變電站工程
新建一座35kV施工變電站，為35kV長育村施工變電站：安裝2×5MVA變壓器，電壓等級35/10kV；35kV進出線2回，單母線接線，35kV配電裝置采用預裝式箱房；10kV出線 終8回，采用單母線分段接線；本期一次建成6回出線，預留2回土建備用間隔，10kV出線由變電站西面出線，10kV配電裝置采用預裝式箱房；
無功補償：本站10kV側裝設電容器2×1500kvar，每套1500kvar（3×500kvar分組投切），本期一次建成；變電站保護、控制設備采用預裝式箱房。

2)35kV施工供電線路工程
老馬槽施工變電站至長育村施工變電站35kV 線路，該線路在35kV 老馬槽施工變雙回電纜出線，其余均為架空線，線路雙回架設，全長約2×9.659km（其中電纜敷設長度2×0.08km，架空線路長度約2×9.579km）。電纜套管直埋長度：0.08km，35kV雙回線電纜套管直埋自35kV老馬槽施工變電站出線至N1終端塔，電纜通道2主2備，通信通道1主1備。全線共計使用角鋼塔29基，其中直線塔15基，耐張、轉角塔14基。
架空線路導線型號為：JL-G1A-120/25，電纜型號為：ZB-YJV22-26/35kV 3x150mm2。避雷線一根為：JLB20A-50鋁包鋼絞線，另一根為OPGW-C-24B1-60［66.5；20.04］光纜。全線絕緣采用不平衡絕緣設計，線路前進方向左側為高絕緣配置，右側為正常絕緣配置。普通絕緣：懸垂單聯4片（雙聯×2）、耐張單聯5片（雙聯×2），跳線4片；高絕緣：懸垂5片（雙聯×2）、耐張6片（雙聯×2），跳線5片。

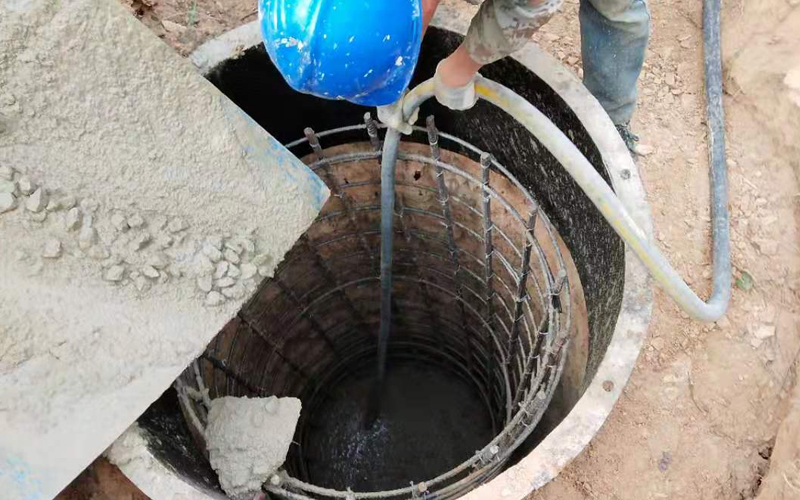

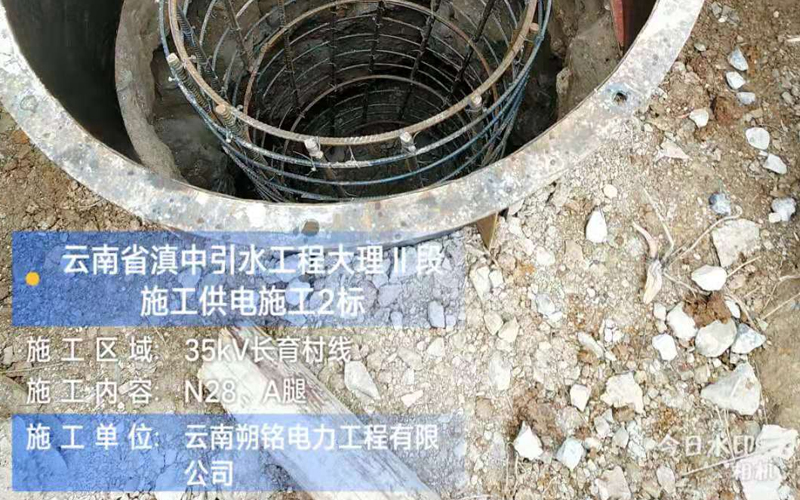

35kV鐵塔基礎澆筑

35kV鐵塔基礎澆筑

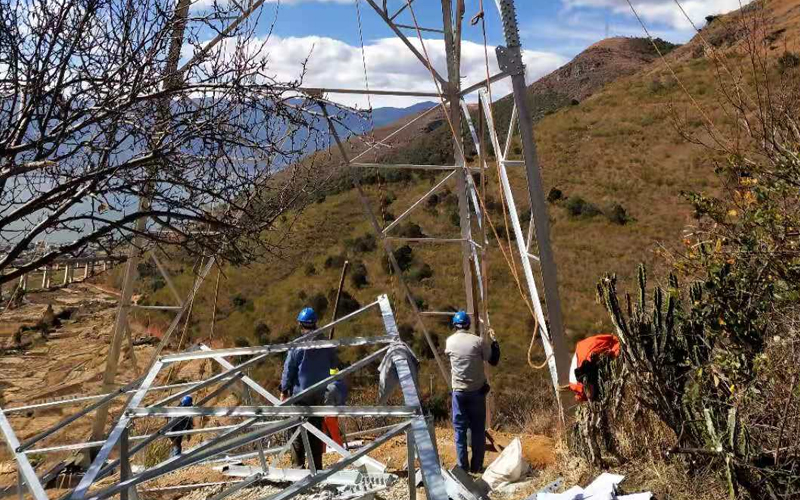

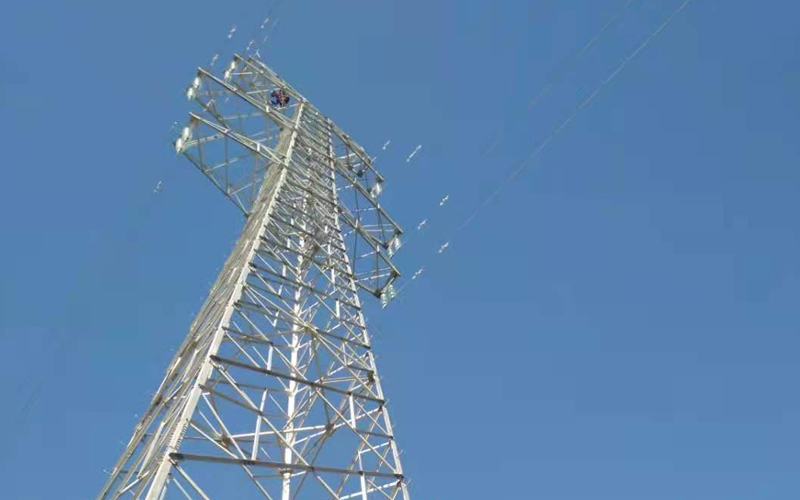

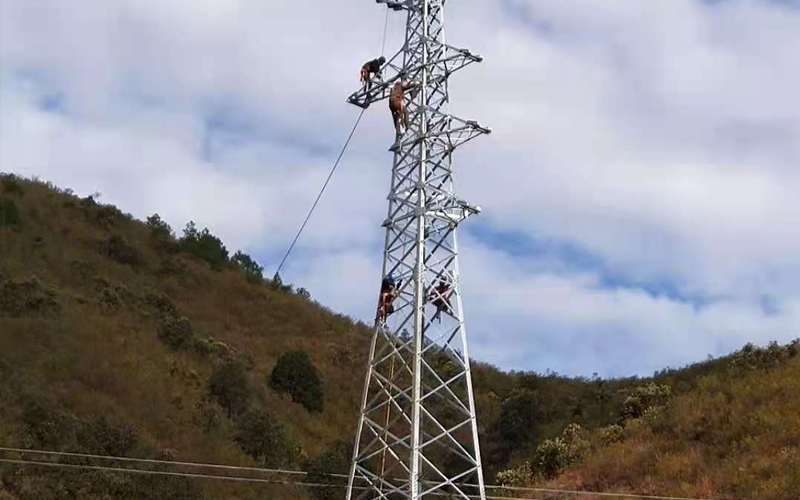

35kV鐵塔組立

35kV鐵塔組立

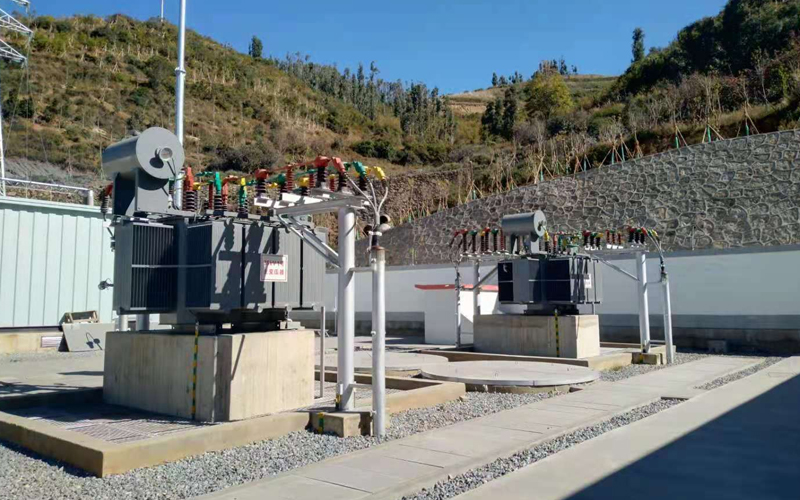

35kV長育村變電站#1、#2主變

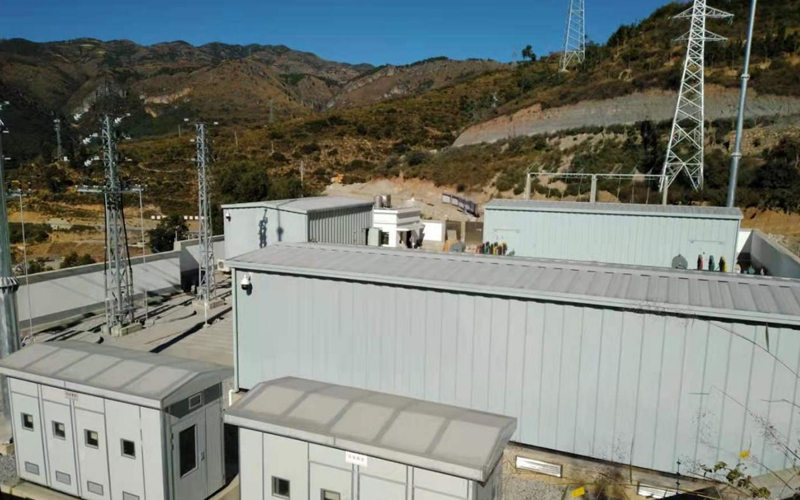

35kV長育村變電站

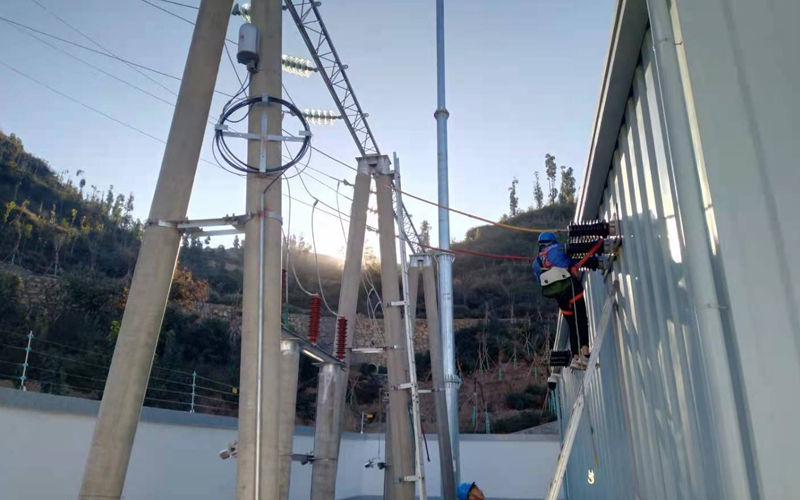

35kV長育村變電站進線穿墻套管安裝

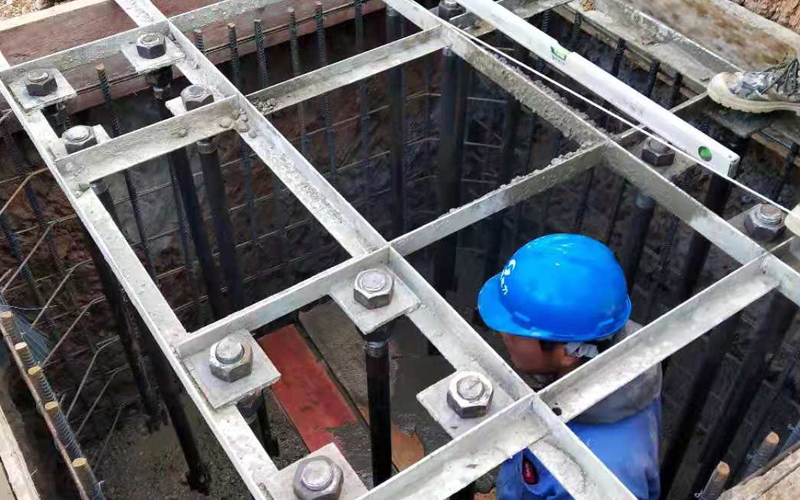

10kV出線間隔鐵塔基礎澆筑

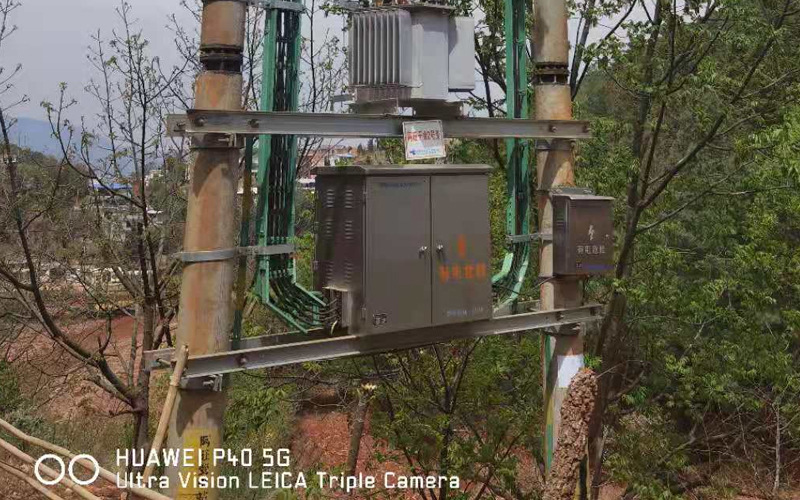

10kV用電側線路設備安裝

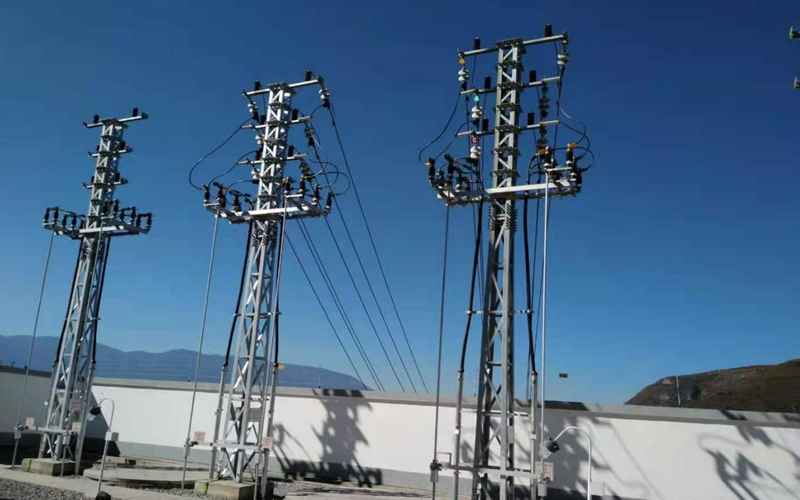

10kV出線間隔

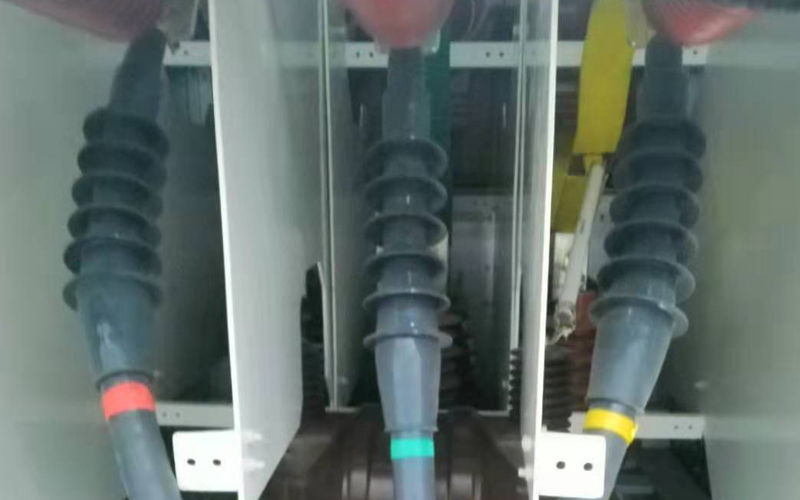

電纜附件安裝

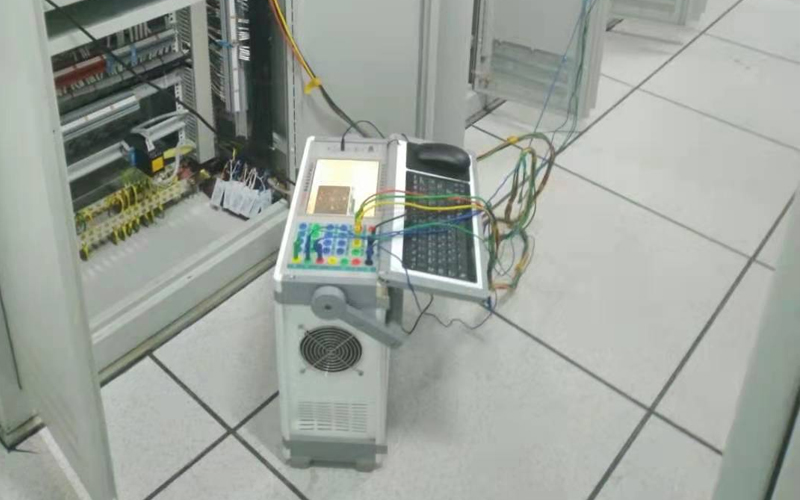

繼電保護室試驗

監理鐵塔線路驗收

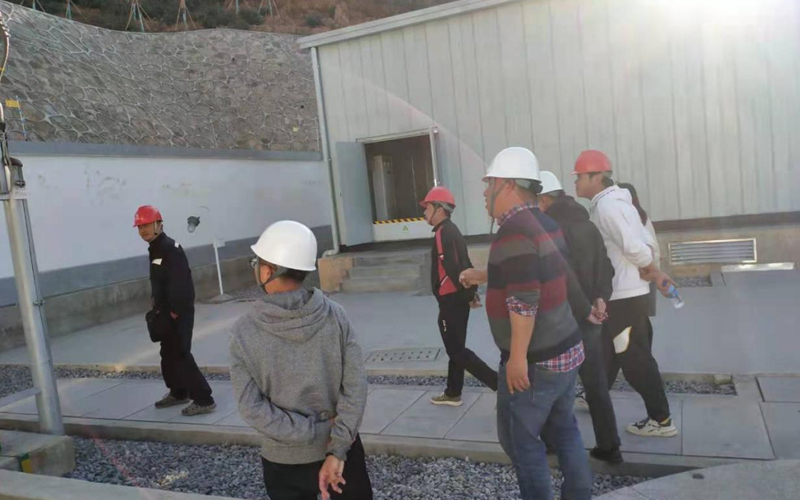

投運前業主、監理、供電局驗收
