隨著微電子工業向高集成、輕量化和多功能等方向快速發展，芯片等電子元器件的封裝密度急劇增加，熱管理問題愈發成為制約下一代尖端芯片發展的瓶頸。池沸騰氣液相變過程具有從表面快速移除大量熱量的優越性能，因此具有非常重要的研究意義。國家超算廣州中心衡益教授團隊依托天河二號，使用“實驗設計+數學建模+計算模擬”的多學科交叉研究方法，進行了基于模型的池沸騰過程氣液相變實驗分析，為微納多孔傳熱結構提供了最優實驗設計方案，相關成果近期正式發表在工程熱物理權威期刊《Applied Thermal Engineering》上。


多學科交叉研究助推高效熱管理

據統計，電子元器件的溫度每升高10-15℃，其相應的使用壽命將會降低50%。溫度升高引起的熱失效是電子芯片失效的主要原因之一。電子芯片的熱管理問題制約著信息科技領域的發展。另一方面，在航天航空和軍工領域的大型裝備也面臨著亟待解決的散熱問題。高熱流密度散熱技術也是航天航空高端裝備業的主要瓶頸之一。
池沸騰是指液體在固液界面由液態轉變成氣態的一種復雜相變過程，因?yàn)榫哂袕谋砻婵焖僖瞥罅繜崃康膬?yōu)越性能而成為非常實用的高效散熱技術。微納結構表面可以有效促進氣泡成核與脫離，從而強化沸騰換熱過程。然而，如何優化反應條件，探索微納結構強化沸騰換熱的局部影響，仍面臨巨大挑戰。


國家超算廣州中心交叉研究中心衡益教授團隊與廣東省先進熱控材料與系統集成工程技術研究中心合作，依托天河二號，使用“實驗設計+數學建模+計算模擬”的多學科交叉研究方法，對池沸騰中的兩相流動與傳熱過程進行了數值模擬和實驗分析研究，為微納多孔傳熱結構提供了最優實驗設計方案。近期，相關研究成果以題為“Model-based Experimental Analysis of Enhanced Boiling Heat Transfer by Micro-nano Porous Surfaces”在中科院分區TOP期刊《Applied Thermal Engineering》正式線上發表。

實驗+數值模擬聚焦傳熱微納結構研發

衡益教授團隊以實驗數據為基礎，建立合理、準確的數學模型，隨后設計卷積-反卷積神經網絡并利用天河二號有效加速模型訓練過程?；趥鹘y(tǒng)有限元方法求解傳熱反問題時通常需要處理大量額外伴隨和敏感性問題，而以數據驅動為基礎的多層神經網絡方法則能有效減少該類問題的計算量。
研究團隊利用電沉積方法可控制備蜂窩狀微納多孔結構，探討了所制備的微納多孔結構樣品對池沸騰換熱性能的影響（見圖1(a)），并結合樣品CT掃描結果進行了綜合分析（圖1(c)是部分掃描數據的截圖（900μm×900μm，樣品厚度為100μm-300μm）），實現樣品內部真實幾何結構重構，并進一步建立高保真?zhèn)鳠釘?shù)值模型用于傳熱正問題數值模擬。基于實驗獲取的沸騰曲線，研究人員通過匹配相同熱流密度下實驗沸騰曲線中的壁面過熱度（見圖1(b)）和重構幾何結構（見圖1(d)）底面的壁面過熱度，建立樣品表面動態熱流密度模型并優化相應的模型參數，最后定量計算出了相變散出熱量的比例。該研究以實驗為基礎，依托超算進行各類實驗?zāi)M，打破了傳統實驗研究基于平均效應的限制，成功定量描述了微納多孔局部結構對沸騰換熱性能的重要影響。

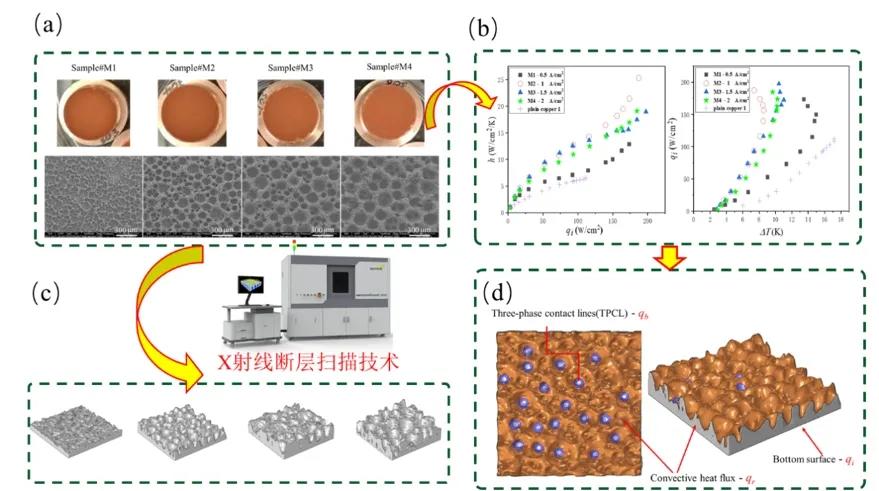

圖1 實驗設計
(a) 制備樣品及其對應的SEM圖
(b) 沸騰曲線圖
(c) CT設備及重構的幾何結構三維效果圖
(d) 代表性樣品Sample#M2的計算模型設置

超算+深度學習助力成果高效產出

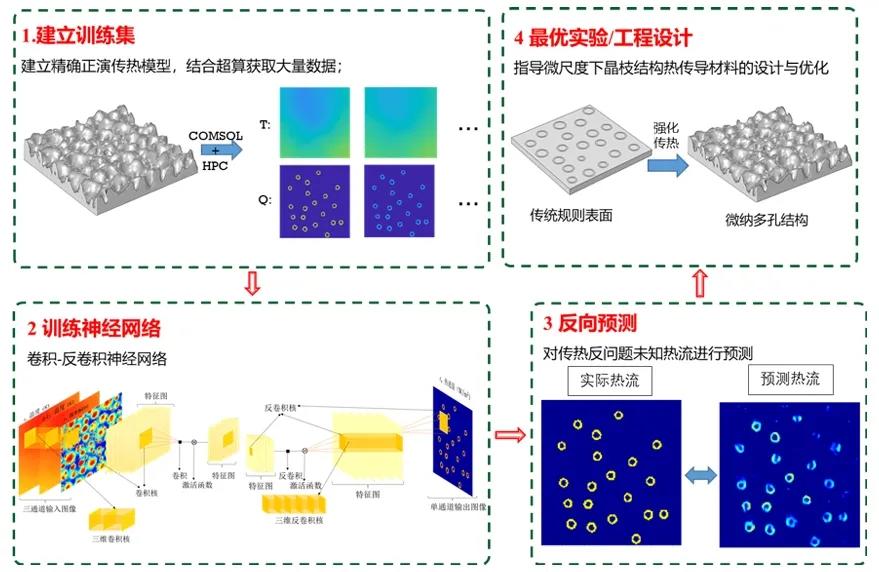

目前，深度學習方法已成為核心的數學計算工具之一。研究團隊基于卷積神經網絡構造了一種端到端卷積神經網絡FluxNet，通過建立相應偏微分方程正問題的代理模型，來求解此類高瞬態邊界熱流密度識別的三維瞬態傳熱反問題，從而實現FluxNet網絡動態預測效果。依托天河二號以及超算應用平臺，研究團隊高效求解大量不同工況傳熱模型，共計算了數百組不同的多尺度參數模型。其中，單個模型自由度個數約265萬，時間和空間未知參數個數超過1.3億。在該研究中，基于FluxNet估算的熱流密度分布與實際熱流密度分布計算出的平均SSIM指數（Structural Similarity，結構相似性）為0.8556，達到應用要求?？紤]到人工神經網絡方法的建模策略，研究團隊對所關注的熱流密度分布進行更有效、經濟和安全的反演估算，該過程大大提高了三維熱傳導反問題的求解效率，為未來實現動態實時監測器件的溫度奠定堅實基礎。



依托超算繼續推進池沸騰相變研究

隨著先進制造業的蓬勃發展，相變換熱技術的應用也將越來越廣泛。但現有的池沸騰強化傳熱的認知體系以及各類模型還不足以完整、全面詮釋沸騰系統。
未來，研究團隊將借助“天河二號”以及面向領域的超算應用平臺，基于微尺度高分辨CT成像分析系統，進行更大范圍的掃描重構，并結合實驗測量數據所估算的局部瞬態熱流密度信息，進一步推進池沸騰中的兩相流動與傳熱復雜過程的精準模擬。同時，研究人員將通過研究網絡結構以及算法優化，實現替代傳統串行正則化求解策略的目標，進一步加速微納米結構表面研究的實驗設計和優化工作，為選取最佳操作參數以及沸騰表面結構參數提供理論依據及數據支持，最終為高熱流密度散熱問題相關的關鍵技術攻關貢獻力量。
