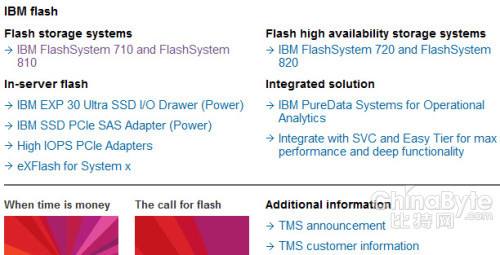

ChinaByte比特網 4月13日 - 去年8月，IBM收購了企業級閃存廠商Texas Memory Systems，之后應該一直在進行整合工作。今天我們終于在IBM網站上看到了閃存存儲系統（Flash storage systems）產品線，見下圖。
盡管在此之前，IBM的DS8870高端存儲系統等已經可以支持全SSD配置，但那就像如今的惠普3PAR那樣，仍然是在為傳統硬盤設計的控制器軟硬件架構下。而在DRAM、閃存系統和組件方面有著悠久歷史的TMS則不一樣。
我們現在看到的IBM閃存產品線，包括FlashSystem 710和810閃存存儲系統（即全閃存陣列）、FlashSystem 720和820閃存高可用存儲系統，這些型號基本上就是照搬原來TMS的型號。在服務器內閃存（In-server flash）方面，筆者原本還期待看到原TMS的PCIe SSD，結果有點失望，目前點擊鏈接打開的頁面中還是OEM自LSI和Fusion-io的產品。
關于FlashSystem的命名規則，上面能夠看出XX0三位數字中，第二位“1”表示單控制器而“2”代表HA。那么第一位“7”表示SLC閃存而“8”代表eMLC閃存。關于容量和性能等詳細規格大家可以去IBM網站查看，也沒有太多的新鮮之處，我就不在這里贅述了。

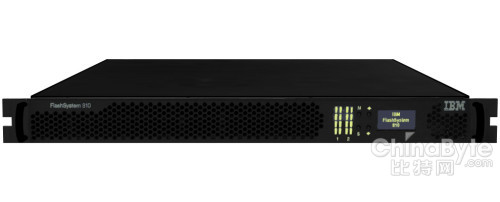

IBM FlashSystem 810全閃存陣列（點擊放大）
那么對于FlashSystem 720/820的高可用硬件配置來說，它們?cè)?10/810 Module-level Variable Stripe RAID（模塊級可變RAID）的基礎上，還加入了System-level RAID 5 across modules（跨模塊的系統級RAID 5）和可熱插拔的閃存模塊等特性。
至于整合方案中的“Integrate with SVC and Easy Tier”，其實就是利用IBM SAN Volume Controller存儲虛擬化設備充當網關，在FlashSystem和傳統磁盤陣列之間進行自動分層存儲。我們?cè)凇吨卸舜鎯?chǔ)趨勢：x86、SSD緩存和虛擬化》一文中曾列出過一個SVC 6節點集群配置的示意圖。
另外，對于IBM之前說的將Easy Tier將延伸到服務器的應用感知型閃存緩存，也還沒有看到，估計要先等IBM自己的PCIe閃存卡吧？無獨有偶，惠普去年說的SmartCache也一再跳票，這方面反而是戴爾走在了前面（參見：戴爾Fluid Cache for DAS：流動緩存第一版）。
點擊放大

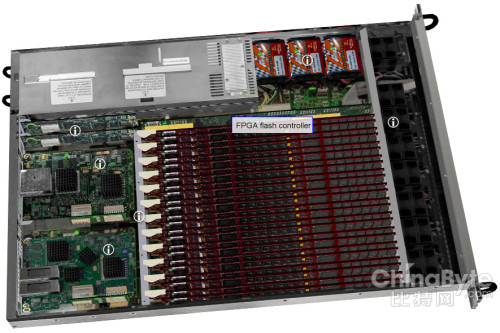

上圖是一臺打開的FlashSystem 820，可以看到在大面積的閃存模塊上使用了FPGA作為控制器。右側是冗余的散熱風扇，上方有用于掉電（DRAM緩存）數據保護的N+1電池（在這里就是2+1）；左上方電源模塊下面的位置是一對管理控制處理器，再它們下面分別為雙端口8Gb/s FC和雙端口40Gb/s QDR InfiniBand主機界面。

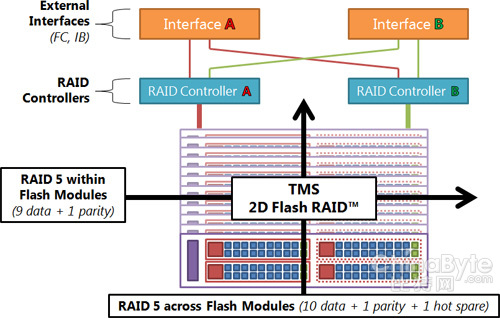

盡管我們以前對TMS的產品關注不算太多，但在《EMC VFCache創新與否？閃存大戰一觸即發》一文的末尾，曾經簡單介紹過“RamSan-720的高可用建立在雙RAID控制器的基礎上，底層有被稱為“2D Flash RAID”的閃存模塊內部（即芯片之間）和跨越閃存模塊的RAID 5”。另外在《SPC-1：閃存 vs.磁盤新舊勢力的戰場》一文中，我們還提到TMS早期一些的RamSan-630全閃存陣列去年曾以400,503 IOPS創造過SPC-1測試的紀錄，并且具備
