ChinaByte比特網 10月11日 - 在2012戴爾存儲論壇的第二天(9月20日)，筆者就近參加了對蘇州工業園的采訪。接待我們的是蘇州工業園區計算機信息中心主任袁飚和首席系統架構師楊迪，還有戴爾公司的隨行人員。

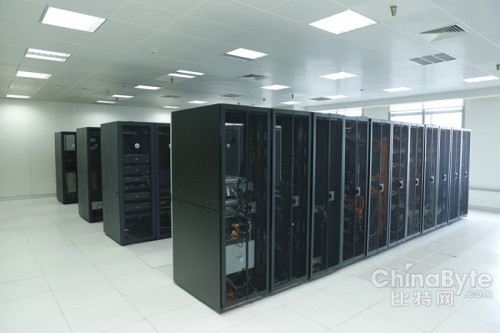

蘇州工業園區計算機信息中心生產機房
今年5月，我們曾經發布過《蘇州工業園采用戴爾EqualLogic云存儲》案例一篇，而在本文中討論的內容就是與這些設備緊密相關的。

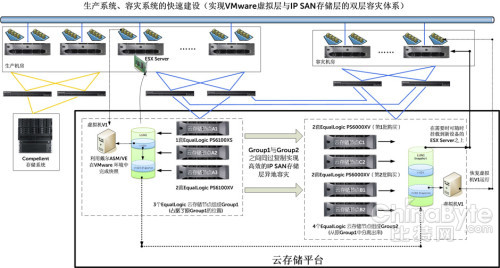

蘇州工業園區計算機信息中心生產系統、容災系統的快速建設（實現VMware虛擬層與IP SAN存儲層的雙層容災體系，點擊放大）
如上圖，根據戴爾提供的資料：“蘇州工業園區計算機信息中心將2011年初購買的2套EqualLogic PS6000XV IP SAN存儲節點(B1、B2)，和原有的2套EqualLogic PS6000XV(C1、C2，2010年購買)遷移到另外一個機房，作為云平臺的容災存儲;與此同時，在生產機房保留新購買的1套EqualLogic PS6100XS存儲節點(A1)、2套EqualLogic PS6100XV IP SAN云存儲節點(A2 、A3)，既A1、A2、A3云平臺的生產存儲組。
在容災方面，首先實現VMware虛擬層快照方式容災，具體以生產機房虛擬機V1為例，虛擬機V1連接到A1、A2、A3，存儲組內的LUN1，其WMDK文件存儲在LUN1內，利用戴爾自動快照管理器，既ASM/VE(Automatic Snapshot manager/VMware Edition)，可在VMware環境中快速完成快照制作，最終實現虛擬機備份與恢復的全面自動化;其次實現IP SAN存儲層異地容災，以上述虛擬機V1為例，虛擬機文件VMDK與其快照VMDK Snapshot文件所寄宿的LUN1，可以通過IP SAN自帶的LUN快照功能，在IP SAN層面制作LUN1的快照(LUN1 Snapshot)，在虛擬機出現故障需要恢復的時候, 備份機可以快速掛載LUN1 Snapshot，進而實現IP SAN存儲層的容災與恢復。
在軟件方面，戴爾為蘇州工業園區計算機信息中心免費提供了全套的存儲管理軟件(這也是EqualLogic軟件授權的特點，筆者注)，園區計算機信息中心的IT管理人員可對IP SAN存儲節點進行綜合管理，并可以方便地實現存儲監控、遠程CDP、本地CDP、VMware單虛擬機單文件&多虛擬機多文件瞬間恢復等功能。尤其值得一提的是，戴爾將EqualLogic存儲節點內的系統軟件，升級為統一的最新版本，自此C1、C2、B1、B2節點，也擁有了與A1、A2、A3完全一致的存儲優勢，例如可以實現自動化的分層存儲等功能?！?/P>
補充：上面拓撲圖的最左邊，我們還看到在生產機房還使用了光纖通道主機連接的戴爾Compellent存儲設備，下文中會有進一步說明。

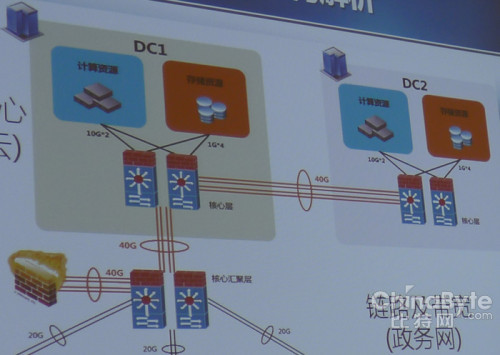

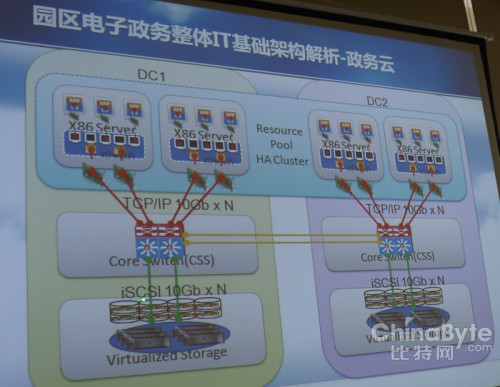

如上圖，在相隔10公里的生產機房（DC1）和容災機房（DC2）之間，通過核心交換機的萬兆以太網（10GbE）裸光纖連接。不過蘇州工業園目前使用的EqualLogic PS6000和PS6100系列還都是千兆iSCSI主機接口（如下圖），未來按計劃可能采購PS6110或者其它戴爾10Gb iSCSI陣列。
虛擬化提高資源利用率：存儲達到85%
蘇州工業園區計算機信息中心首席系統架構師楊迪介紹說：“在這個架構當中，可以看到我們的資源中心，其實是一個循序漸進的過程。當初我們是一個單中心，從05年開始在循序漸進的做虛擬化的整合，我們差不多最多的時候有100臺左右的服務器。慢慢的減少和虛擬化，不斷的整合和改進，到現在承載百分之九十九業務的系統，幾乎全部是在我們的
