進一步查看EMC的文檔，我們注意到關于VMAX（20K）的虛擬矩陣帶寬似乎有兩種說法？
上圖中針對VMAX（20K）的24GB/s和192GB/s這兩個數字，顯然與筆者剛剛列出的10GB/s和80GB/s不符，倒是和前面VMAX 40K對應的文檔相比，新產品的帶寬大致提升了一倍。
盡管虛擬矩陣與RapidIO互聯帶寬“對不上號”，不過24GB/s似乎與VMAX（20K）引擎示意圖中2個節點的內存帶寬之和恰好一致，這只是個巧合嗎？
Intel Xeon 5400/5600平臺內存帶寬回顧

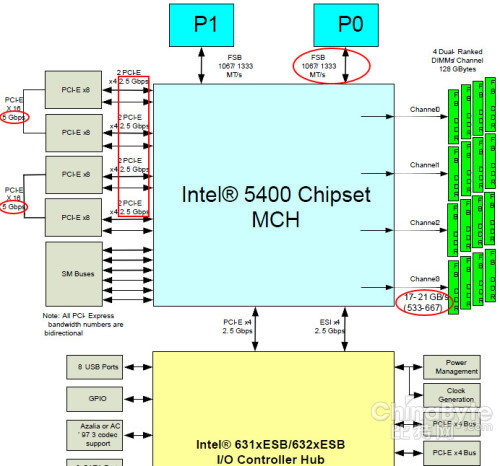

Intel Xeon 5400服務器/工作站平臺芯片組示意圖（紅圈部分就是我們接下來要討論的）
這里首先有點意外的收獲：Intel 5400 MCH北橋可以提供8個PCI-E x4 2.5Gbps連接，加上連接6321ESB ICH南橋的一個PCI-E x4，一共是36個PCIe lane。前者還可以組成4個PCI-E x8或者2個PCI-E x16，但應該只有用于連接顯卡的x16插槽才支持PCI-E Gen2的5Gbps速率，否則就是PCIe 1.0的帶寬。
看來上文在EMC資料中列出的VMAX 20K是PCIe Gen1，應該就是這個原因。聯想到當年的硬件平臺，Intel 5400只是在5000X/P基礎上的一款升級產品，并不像Xeon 5500那樣有大的架構改動。
為了進一步印證自己的判斷，我們找出了當年Xeon 5400平臺剛發布時撰文曾使用過的資料。首先是17-21GB/s（533-667）的內存帶寬，這是在四通道全緩沖內存（Fully Buffer DIMM）的情況下。其實5400B版本還能夠支持FBD DDR2 800MHz的內存頻率（5400A不支持），對應內存帶寬可達25.6GB/s。那么上文中VMAX（20K）引擎示意圖中的12GB/s又指的是什么呢？
在討論內存帶寬的同時，我們還要考慮前端總線（FSB），這個在Xeon 5500及之后整合內存控制器的CPU中已經不存在的概念。Intel的Xeon 5000系列芯片組（包括用于服務器的5000P、V和用于工作站的5000X）以及增強的5400采用了兩條FSB的設計，而之前的SMP多處理器平臺都是共享前端總線的。上圖中所示的1067/ 1333MT/s和內存總線的位寬都是64bit，對應的FSB帶寬為8.5GB/s和10.6GB/s。5400B最高可支持1600MHz的高端Xeon 5200/5400 CPU，F(xiàn)BD DDR2-800內存就是為了搭配它，此時前端總線帶寬達到了12.8GB/s，也就是單個處理器訪問內存的最大帶寬。
最后一個數字就比較接近VMAX 20K中的每個Director 12GB/s了?？赡苡腥擞X(jué)得2顆CPU同時訪問內存時的帶寬會超過這一水平？從理論上說確實如此，但在實際應用中，每一個CPU分別并發訪問不同內存頁面地址中數據的情況有多少？或許EMC認為這個數值相對實際一些吧。
還有一點不得不指出，VMAX 20K引擎使用的四核Xeon CPU主頻為2.33GHz，如果對應Intel產品線中的L5410——支持1333MHz而不是1600MHz FSB的話，12GB/s恐怕就只是一個理想（理論）中的數字了？
寫到這里，可以說從前一張圖片開始的一段話進入了技術細節的討論。當然如果只是為了2009年發布的VMAX（20K）我們顯然不會下這么大功夫，因?yàn)榻酉聛?lái)要以此為基礎來看VMAX 40K。
Intel Xeon 5500/5600處理器+5520芯片組（IOH）服務器平臺示意簡圖
需要說明的是，上圖中的CPU是Xeon 5500而不是5600，筆者沒有花太多功夫去找后來的資料，而是使用了手頭早期的。因?yàn)閄eon 5600在5500基礎上的改動相對不大，功能上主要是增加了6核，L3 Cache由8MB提升到12MB，其它方面如QPI連接速率以及芯片組主板平臺都是沿用上一代的。
Xeon 5500/5600處理器集成的三通道DDR3內存控制器，支持1333、1066和800MHz內存頻率，根據每通道安裝的內存數量而定。那么根據VMAX 40K每個引擎最大256GB緩存內存（單一Director控制器128GB），按今天的情況有可能是8條16GB或者16條8GB？如果按照1066MHz的頻率來計算，此時每個處理器的理論內存帶寬正好是25GB/s。另外一個CPU還能夠通過QPI連接訪問另一個CPU控制的內存，這里
