ChinaByte比特網 5月15日（文/黃亮）
IBM Systrem Storage DS3000系列入門級SAN陣列、DS4000/5000系列中端存儲系統，在市場中經過長期考驗，架構比較成熟而穩定，性能和容量等方面能夠滿足對應用戶群中大多數的需要，因此受到廣泛的認可。由于該產品家族OEM自NetApp的E系列（原LSI Engenio，去年被NetApp收購），IBM DS3500的原形產品——E2600也以同樣的形式或者有一定變化地出現在戴爾PowerVault MD3200/3600系列、SGI InfiniteStorage 5000等產品上。這些系統幾乎可以說在整個低端SAN陣列市場中占有最大的份額，每一次新品發布/規格提升都被企業存儲行業所關注。
IBM DS3524（24個2.5英寸驅動器）。DS3500系列另有一款12個3.5英寸驅動器的DS3512，以及同樣為2U高度的EXP3512和EXP3524 12/24盤位6Gb/s SAS JBOD擴展柜
回顧：架構設計、初始性能及Turbo選項

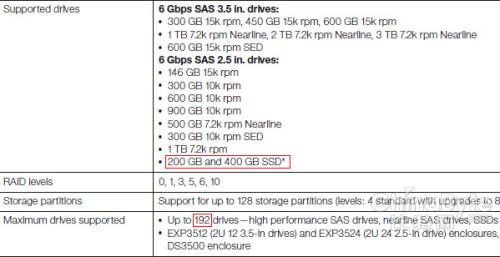

在《戴爾MD32/36更新：120、192驅動器可選》一文中，我們?cè)谐鲞^(guò)下圖：
“IBM DS3500在2011年上半年就已經增加支持到192塊盤。3.5英寸3TB 7,200rpm近線SAS驅動器、2.5英寸900GB 10,000rpm和1TB 7,200rpm都是隨著去年10月IBM磁盤存儲新品發布時的多款型號一同加入。而200GB和400GB的SSD（固態驅動器）則是原來沒有的，考慮到戴爾MD3200/3600系列從發布至今只支持一款149GB SSD以及機械硬盤列表中的細微差別，可以看出IBM對DS3500的定位還是要稍微高一些（或者說覆蓋的用戶群更廣），而Dell則更偏重于SMB市場。
IBM還對此進行了限制說明，每個系統（包括DS3500控制器和所有連接的EXP3524擴展單元）最大支持20個SSD。限于其控制器處理能力和SSD相對高昂的價格，這個數量對于用戶來說已經足夠了?！?/P>
在《SPC-1：閃存 vs.磁盤新舊勢力的戰場》一文中，我們還提到過：
“來自NetApp E2600原型系統的High Performance Tier，戴爾PowerVault MD3200/3600系列產品和SGI稱其為高性能層級，在IBM DS3500上則叫做Turbo Performance。它是一個可以在控制器Firmware層級激活的選項，需要單獨購買。根據筆者的經驗，High Performance Tier應該是允許將不同LUN選擇分配給A/B控制器（注意：不是同一個LUN在2個控制器間自動負載均衡），以實現Active/Active（雙活動）配置最大發揮性能。而默認情況下只能分配給第一個控制器，在它出現故障時才能由另一個接管上面的LUN...
...可以從側面看出，該產品家族（包括DS3500、MD3200/3600和SGI 5000-SP）單個控制器的IOPS處理能力在48個高轉速SAS硬盤的情況下還不會成為瓶頸；對于曾經的滿配——96個驅動器（目前增加到支持192個），加上High Performance Tier才能比較充分地發揮其性能。”

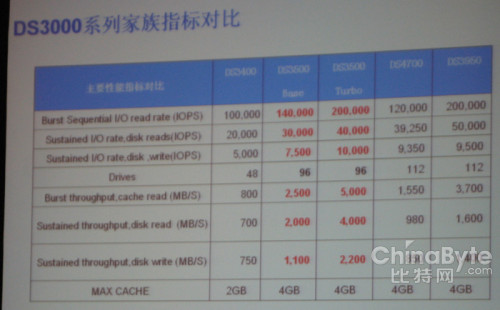

關于DS3500以及上面提到的相關產品，筆者曾經陸續寫過不少東西。上圖是在2年前IBM的發布會上列出的性能指標，這里我們?cè)賮?lái)回顧一下包含有紅字的兩列——即Base（基本）和Turbo（激活Turbo選項）狀態的DS3500。

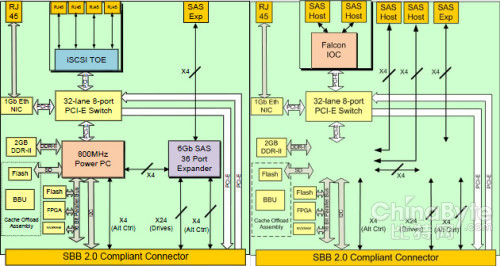

戴爾PowerVault MD3200/3200i的控制器結構圖，左邊是iSCSI主機接口的MD3200i，而右邊為6Gbps SAS主機接口的MD3200（相當于SAS主機接口的NetApp E2600和IBM DS3500）
由于IBM沒有公布DS3500如此詳細的控制器結構圖，在這里我們引用一下戴爾PowerVault MD3200系列的資料作為參考：
“戴爾隱去了右側MD3200控制器中的2顆主要芯片，它們分別是和左邊一樣的包含了800MHz PowerPC處理核心的6Gbps SAS RoC（RAID on Chip）、以及36端口SAS擴展器。整個方案中還有2個比較重要的芯片，即總共支持32個lane的8端口PCI-E交換芯片和位于它上方的主機接口擴展子卡，在這里左右兩邊就不同了：MD3200i使用的是一顆提供4×1Gb iSCSI端口的以太網控制器（有可能是MAC+PHY），而MD3200則是一個IOC（8端口SAS控制器芯片）。
