EMC于本月6日重點推出了VFCache服務器閃存緩存產品，相比之下IBM XIV Gen3按原計劃加入的SSD緩存支持顯得比較低調。在《EMC VFCache對決IBM XIV Gen3 SSD緩存》一文中，我們編譯了來自IBM的對比資料。盡管筆者曾經分析過IBM第三代XIV網格磁盤存儲系統的改進之處，但新加入的SSD緩存也算是比較大的變化，有一些值得與讀者分享的地方。
VFCache和XIV Gen3 SSD Caching都是將閃存用于讀緩存來加速陣列，VFCache的容量為300GB，由美光提供的PCIe閃存卡與Fusion-io在硬件上屬于同一種形式；而IBM XIV Gen3加入的應該是400GB SATA接口SSD驅動器，單個模塊的性能（特別是IOPS）無法與EMC VFCache相比，但XIV的SSD緩存卻是分布式的，在每個數據/接口模塊上都有一個（最多15個節點一共6TB）。理論上說VFCache位于服務器PCIe插槽上具備更低的訪問延遲，但卻無法擴展或者被多個物理主機共享；XIV Gen3 SSD緩存可以隨著系統的“Scale-out”而同步擴展，并且能夠被連接到存儲陣列的所有服務器共享。
除了以上兩者，我們還想起了較早開始在陣列中配置固態DRAM/閃存緩存的NetApp，其通過Data alt="IBM XIV SSD緩存揭秘，將支持縱向擴展？" src="http://cimage.tianjimedia.com/uploadImages/2012/051/2B1K062Y3U3U_XIV_Gen3_1_500.jpg">
IBM XIV Gen3接口模塊：基于一款針對存儲優化的Intel服務器平臺
如上圖，根據箭頭和文字的示意，可以看到在這個2U機架式雙路至強5500服務器平臺中，安裝了一顆Xeon E5620四核CPU；左側由它控制的內存槽中插有3條8GB DDR3內存（一共24GB）；電源和散熱風扇都是冗余配置；7個PCI擴展槽位看上去都被占用了，從左邊第二塊卡開始分別是20GB/s InfiniBand HCA、千兆iSCSI網卡和兩塊8Gb/s Fiber Channel（光纖通道）HBA，其中iSCSI和FC HBA是XIV的接口模塊具備而數據模塊沒有的。那么剩下的3個插槽中都是什么設備呢？SSD緩存又在哪里？
我們將前面一張圖放大看：
用紅色箭頭①指出的就是SSD插槽（請結合下文中的圖片），不過似乎有從主板連過來的SATA線纜，因此這里應該是一塊安裝SSD的轉接板卡，而不是我們之前猜測過像Fusion-io和NetApp PAM II那樣的PCIe閃存卡。
箭頭②所在位置除了SATA線纜之外似乎還有供電連接，也就是應該沒有從下面的PCIe插槽取電，此處是為了安裝存放XIV操作系統軟件的CF閃存卡。
注：CF卡使用的協議屬于并行ATA，實現與SATA之間的轉接相對比較簡單。
箭頭③左邊指向的應該是6Gb/s SAS HBA卡，由它接出來的兩條線纜中的一條估計是通向了機箱前端的SAS硬盤背板，而另外一條引向了右邊，并從主板另一側連接到上圖右上角的轉接板。這個的用途又是什么呢？
為什么說XIV使用的是SAS HBA卡而不是RAID卡呢？這個要從它的架構原理談起。IBM XIV底層使用的數據保護技術不是傳統的RAID，而是以寬條帶化的形式，通過偽隨機算法將全部磁盤空間打散為1MB大小的數據塊。每一個數據塊都在另外一個節點的某一塊硬盤上保持一份鏡像，因此來自主機的訪問能夠被平均分布在每個模塊和硬盤上，理論上不存在數據“熱點”。同時在重建損壞的硬盤時，其數據幾乎來源于其它模塊中的每一個硬盤，2TB硬盤重建甚至只需要幾十分鐘，大大短于傳統RAID，并且Rebulid過程對性能的影響較小。
帶有FC和iSCSI接口的XIV Model 114（即第三代XIV）接口模塊，數據模塊上3個主機接口擴展卡的位置是空著的。

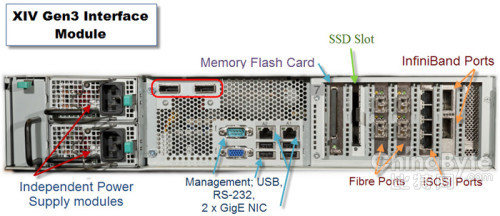

在2U接口模塊的背面，從右往左看：首先是20GB/s InfiniBand HCA上的2個端口，分別連接到2個互為高可用的IB交換機；接著是一塊4端口1Gb/s iSCSI以太網卡、2塊雙端口8Gb/s光纖通道HBA；“SSD Slot”的位置，應該可以插入一個2.5英寸SSD驅動器；而“Memory Flash Card”在金屬檔板上就是一個CF存儲卡的插槽?？拷虚g的位置有用于管理的USB和RS-232串口，這里的2個主板集成千兆網口也可以用于iSCSI；在它們左上方紅圈里的2個接口，就是我們剛提到的
