CPU本身無法滿足高性能計算應用軟件的性能需求，導致需求和性能之間出現了缺口。在新的芯片材料等基礎技術沒有取得突破前，一種有效的解決方法就是采用專用協處理器的異構計算方式來提升處理性能?，F(xiàn)有的協處理器主要有FPGA，GPU和ASIC，F(xiàn)PGA由于其獨特的架構擁有其他處理器無法比擬的優勢。
FPGA（FieldProgrammableGateArray）現場可編程門陣列，可以通過軟件重新配置芯片內部的資源形成不同功能硬件，就像用樂高積木可以搭出航空母艦或變形金剛一樣。因此，F(xiàn)PGA不僅有了軟件的可編程性和靈活性，同時又有ASIC高吞吐和低延時的特性。而且，由于有豐富的IO，F(xiàn)PGA還非常適合用作協議和接口轉換的芯片。
FPGA在數據中心最大的特點就在高吞吐的同時能做到低延時。FPGA內部的資源都是可以重配置的，因此它可以很容易進行數據并行和流水并行，且易于在數據并行和流水并行之間平衡。而GPU幾乎只能做數據并行。
與ASIC相比，F(xiàn)PGA的可編程性體現出很大的優勢?，F(xiàn)在數據中心的各種算法每時每刻都在更新變化，沒有足夠穩定的時間讓ASIC完成長周期的開發。比如在一種神經網絡模型出來之后開始把它做成ASIC，也許還未投片生產，這個神經網絡模型已經被另一種神經網絡模型所替代。不同的是，F(xiàn)PGA可以在不同的業務需求之間做平衡。比如說白天用于為搜索業務排序的機器；在晚上請求很少的情況下，可以將這些FPGA重新配置成離線數據分析的功能，提供對離線數據進行分析的服務。
另外由于FPGA有高速SERDES等豐富的接口，而且能靈活控制實現的粒度和操作數據，因此非常適合進行協議處理和數據格式的轉換。比如說FPGA可以很方便的接入以太網數據，并對以太網包進行包過濾等處理。
和CPU、GPU、ASIC在設計上的區別

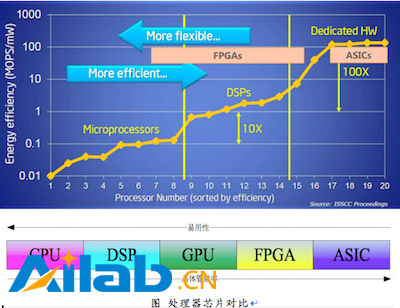

（圖3）處理器芯片對比
CPU/GPU屬于馮·諾依曼結構，任務執行需要經歷取指、譯碼、執行、訪存以及寫回等過程。CPU為達到足夠高的通用性，其指令流的控制邏輯相當復雜。GPU使用SIMD單指令多數據流并行等方式進行計算加速。
FPGA/ASIC在使用時硬件功能模塊已固定，無需分支判斷等復雜控制邏輯，同時大大降低了訪存次數。因此在能效上可以比CPU高出1到2個數量級。
ASIC是一種專用的芯片，是為了某種特定的需求而專門定制的芯片。ASIC與通用芯片相比，體積孝功耗低、計算效率高、芯片出貨量越大成本越低。但是缺點也很明顯：開發周期很長，算法是固定的，一旦算法變化就可能無法重用。
而FPGA則是“軟硬件一體”的架構，軟件就是硬件。FPGA基本原理是在芯片內集成大量的數字門電路以及存儲器，用戶可以通過燒入FPGA配置文件來來定義這些門電路以及存儲器之間的連線，進而得到不同的硬件功能。
就開發難度而言，ASIC>FPGA>GPU>CPU。目前主流的FPGA開發語言是硬件描述HDL，需要開發者具備一定的相關技能。隨著業界OPENCL、HLS等類C高級語言的推進，F(xiàn)PGA的開發難度和周期也會有所改善。
FPGA部署在哪里？與CPU之間如何通信？
騰訊云的FPGA主要部署在數據中心的服務器中。騰訊云將FPGA芯片加上DDR內存、外圍電路和散熱片，設計成PCIE板卡。這種FPGA板卡被安裝在服務器的主板上，用戶通過網絡遠程訪問服務器，開發調試FPGA，并用其加速特定業務。
FPGA與CPU之間是通過PCIE鏈路通信的。CPU內部集成了DDR內存控制器和PCIE控制器。在FPGA芯片內部也用可編程邏輯資源實現了PCIE控制器、DDR控制器和DMA控制器。一般通訊分三種情況：
(1)指令通道
CPU向FPGA芯片寫入指令，讀取狀態。CPU直接通過PCIE訪問到FPGA芯片內掛載的存儲器或內部總線。
(2)數據通道
CPU讀寫FPGA板卡上DDR的數據時，CPU通過PCIE配置FPGA芯片內的DMA控制器，輸入數據的源物理地址和目的物理地址。DMA控制器控制FPGA卡上的DDR控制器和PCIE控制器，在FPGA卡上的DDR內存和CPU連接的DDR內存之間傳輸數據。
