圖10：NYU手勢數據庫。左圖為深度圖像樣本；右圖為處理后的合成圖像。
定性描述：圖11顯示了“生成對抗網絡”（ SimGAN）對手勢數據庫的計算結果。由圖可知，真實深度圖像的噪聲已經邊緣化，且分布不連續。SimGAN能夠有效對原有圖像噪聲進行學習并模擬，從而產生出更加真實精細的合成圖像，且不需要在真實圖像上做出任何標記或注釋。
圖11： NYU手勢數據庫的精細測試圖像示例。左圖為真實圖像實像，右圖上為合成圖像，右圖下為來自蘋果生成對抗網絡的相應精細化輸出圖像。
實際圖像中的主要噪聲源是非平滑的邊緣噪聲。 學習網絡能夠?qū)W習模擬真實圖像中存在的噪聲，重要的是不需要任何標記和注釋。
定量分析：
我們采用一種類似于Stacked Hourglass人體姿態算法的CNN仿真算法應用于真實圖像、合成圖像以及精細化合成圖像處理，與NYU手勢數據庫中的測試樣本進行對比。通過對其中14個手關節變換進行算法訓練。為了避免偏差，我們用單層神經網絡來分析算法對合成圖像的改進效果。圖12和表4顯示了關于算法對手勢數據庫進行處理的定量結果。其中由SimGAN輸出的精細化合成圖像顯著優于基于真實圖像進行訓練而產生的圖像，其更為逼真，比標準合成圖像高出了8.8%，其中仿真 模擬輸出的注釋成本為零。同時要注意的是，3X代表圖像訓練選取了所有角度。

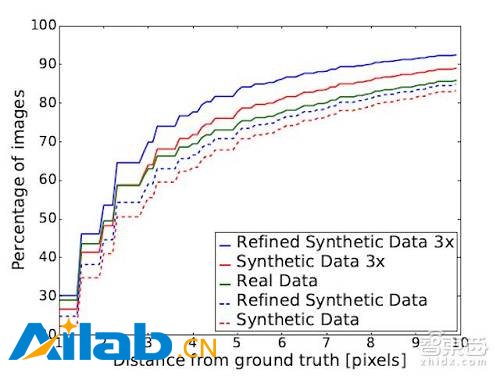

圖12：手勢估計的定量結果，關于NYU手勢測試集的真實深度圖像。
圖表顯示圖像與背景之間函數的累積曲線?？梢?，SimGAN輸出的精細化合成圖像顯著優于基于真實圖像進行訓練而產生的圖像，其更為逼真，比標準合成圖像高出了8.8%。 重要的是，我們的學習網絡不需要對真實圖像進行標記。

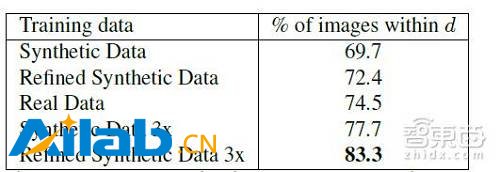

表4：通過訓練生成各種手勢圖像的相似度。
Synthetic Data為一般網絡訓練產生的合成圖像，Real Data為真實圖像，Refined Synthetic Data為生成對抗網絡SimGAN輸出的精細化合成圖像。3X表示對真實圖像進行多角度模擬。
實現細節：關于手勢圖像判別的架構與眼睛圖像相同，但輸入圖像分辨率為224*224，濾波器大小為7*7，殘差網絡值為10。判別網絡D如下：
（1）Conv7x7,stride=4, feature maps=96, (2) Conv5x5, stride=2, feature maps=64, (3) MaxPool3x3, stride=2, (4) Conv3x3,stride=2, feature maps=32, (5) Conv1x1, stride=1, feature maps=32, (6) Conv1x1, stride=1, feature maps=2,(7) Softmax。
首先，我們會對R網絡進行自我規則化訓練500次，隨后引入D網絡訓練200次；隨后，每更新一次D網絡，就相應將R網絡進行兩次更新。在手勢估計中，我們采用Stacked Hourglass Net人體姿態算法輸出大小為64*64的熱點圖。我們在網絡學習中引入[-20,20]的隨機數據集來對不同角度的圖像進行訓練。直至驗證誤差有效收斂時，網絡訓練結束。
3.3對抗訓練的修正分析
首先我們比較了本地化對抗訓練以及全局對抗訓練的圖像偏差。在全局對抗中，判別網絡使用了完全連接層，從而使整個圖像相對于更加精細。而本地化對抗訓練則使得生成的圖像更為真實，如圖8所示。
圖8：左為全局對抗訓練結果，右為本地化對抗訓練結果。
顯示了全局對抗訓練與本地化對抗訓練的結果偏差。左圖生成的圖像更精細但不真實，右圖生成的圖像相對真實度更高。
接下來，在圖9中，顯示了使用反復訓練的歷史精細化圖像對判別網絡進行更新，并將其與標準對抗生成的合成圖像進行比較的結果。如圖所示，使用反復訓練的歷史精細化圖像刻產生更為真實的陰影，譬如在標準對抗訓練中，眼睛角落里沒有陰影。
