2016年6月，一款面向家庭和maker的桌面型機械臂產品Dobot首發時，TOP小小研究了一下，當時也吐槽了家用機械臂只是玩玩，然而并做不了啥正事。結果，11月底Dobot在Kickstarter上就宣布要“干正事”了，發布定位于輕工業應用、以及幫助創業者實現更多商業應用的新產品Dobot M1。它到底能滿足我們哪些干正事的需求？
帶著好奇，我們駐深圳的Exbot的小伙伴在第一時間考察了仍在測試中的Dobot M1，并與開發團隊進行了深入的交流。

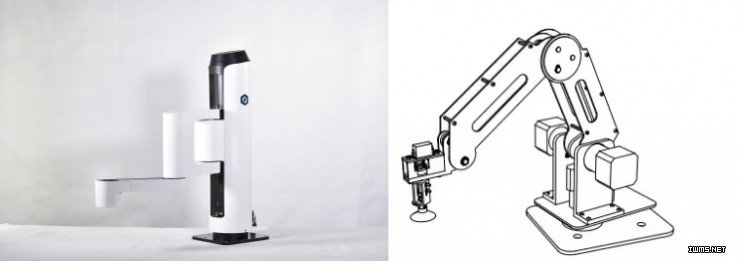

首先第一眼看到的是這個奇葩的造型（左），完全不同于傳統的樣子（右）。為啥要搞成這個樣子？有啥好處？當然了，作為重度技術宅我們當然更關心技術，忍不住還要扒幾個核心技術問題，做個總結和大家一起學習。
面對我們提出的一系列問題，研發團隊（含多名美女）很熱情地回答了我們，并介紹說：“為了做到工業級性能又能以消費級價格生產，與其關鍵部件的自主研發能力，供應鏈整合能力密切相關。產品和商業要成功涉及的因素非常多…...”
技術控們不喜歡太多的形容詞，我們更喜歡看數據！
1、性能參數
OK，Dobot M1定位輕工業應用，因此它的個頭相對比較大，臂長400mm，整機高度達到527mm，但是可以看到安裝在桌子/工作臺上還是完全沒有問題，比起其它協作機器人還是小巧很多。

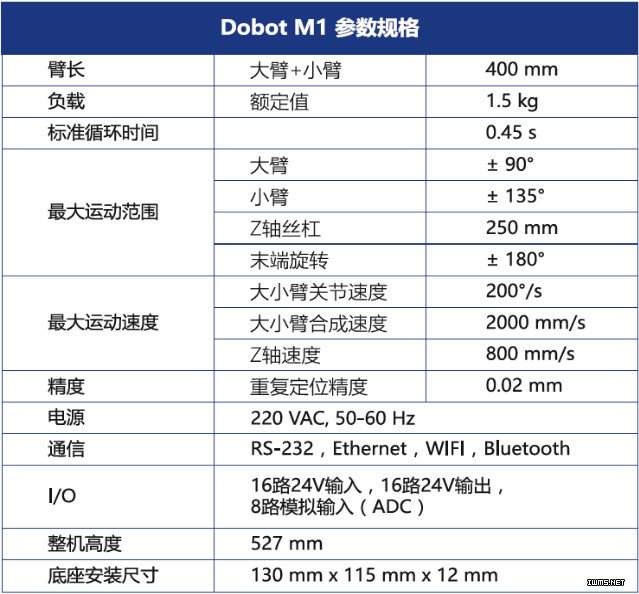

重復精度達到0.02mm，額定負載1.5kg，應該滿足大部分輕工業應用了，特別是重復精度性能，非常值得期待。其它參數規格：

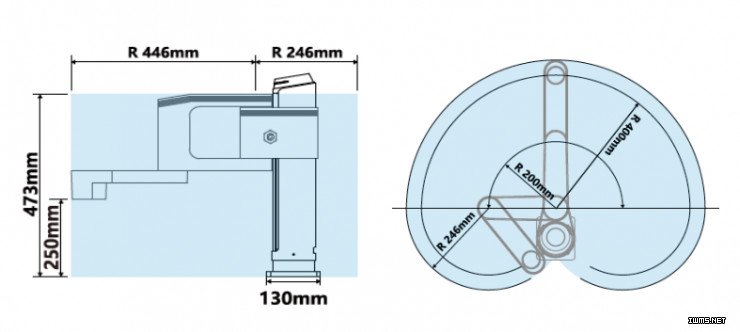

運動空間示意圖：
2、結構創新
這種結構有什么創新之處？
整體圍繞這樣一個理念進行：在滿足設計需求的前提下盡量體現機械的簡約之美。
總的來說，M1包括三個關鍵分系統：
上下運動的Z軸系統
在水平面內運動的大小臂系統
滿足末端選旋轉以及功能負載的夾具系統。
跟現在市面上比較普及的工業級機械臂相比，最大的區別在于，將Z軸上下運動的機構放在遠離機械臂末端的位置，其優勢是減小末端負載，使整機重心移到靠近機械臂固定于桌面的位置，有利于于其力學性能的優化。

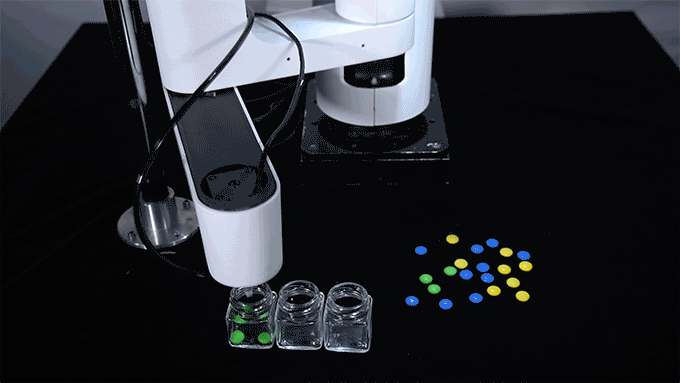

參考動圖：
大小臂均采用型號較小的諧波減速器，更苗條，更符合桌面設備的風格。末端夾具安裝接口采用工業標準接口，適應工業化生產。另外還有一些具體設計，由于正在申請專利，目前還不便透露。
總結起來就是：用了洪荒之力，設計出既滿足工業生產標準，又比較便宜，還能安裝在桌面的產品。
3、功能體驗
M1具體都能干什么正事？
M1設計了豐富的功能：視覺分揀、流水線搬運、焊接、激光雕刻、3D（雙色）打印，還可外部擴展1米滑軌、雙臂配合協同作業、加上AGV小車無限延伸空間、標準的末端夾具接口、完整的API和SDK支持圖形化編程。
