outTexture.getBytes(&buffer, bytesPerRow: T*sizeof(Float32.self), from: region, mipmapLevel: 0)
}

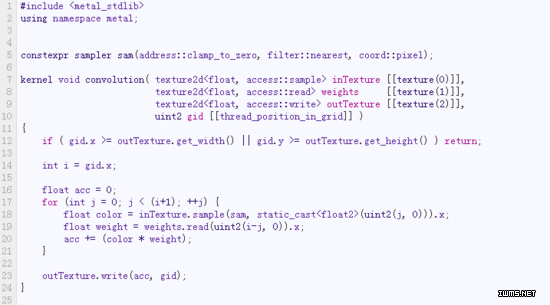

最后，我們需要用Metal kernel函數。這里我們執行卷積的地方。一個非常簡單的實現可以這樣：
二維卷積
在處理圖像時，卷積在二維數據上進行。這時，圖像是由矩陣X[n,m]而不是一維數組來表示。

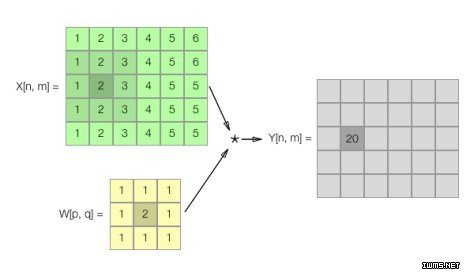

下圖顯示了如何計算輸出矩陣Y的元素Y[1,2]的卷積結果，高亮顯示的元素是卷積運算的中央。
和一維卷積一樣，我也可以在這里給出二維情況下Swift的例子，Accelerate框架的和Metal的，但我把這個留給你們當作練習。記得沿行和列反轉W。此外，記得填充P-1和Q-1個零到矩陣X的兩端。
卷積神經網絡

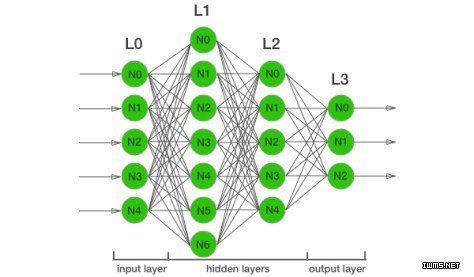

下圖突出了一個全連接的神經網絡，并且有2個隱藏層(L1和L2)。
正如 前一篇文章中 討論的，網絡由層組成，每一層由神經元組成。讓我們看看隱藏層L1的神經元N0，它的輸入是上一層L0的每個神經元的輸出的加權和：
關于這個表達式，
是L1層的神經元N0的輸入，
是L0層的神經元Ni的輸出，
是L0層的神經元Ni和L1層的神經元N0之間的權重。
同樣的，下面的方程表示了L1層神經元N1的輸入：
類似的方程適用于L1層其余的神經元，L2層和L3層也是如此。
如果我們用一個列數組表示L1層的輸入，用一個矩陣表示L0層和L1層之間的權重，用一個列數組表示輸出層L0，我們可以得到以下方程：
現在，如果我想要用這個全連接的神經網絡來處理圖像，輸入層必須有一定數量的神經元，其個數與輸入圖像的像素相等。所以，我們需要一個有10000個神經元的輸入層來處理僅僅100x100像素的圖像。這意味著在前面的方程(4)中矩陣W的列數是10000。這計算實在消耗巨大。此外，每個像素獨立于相鄰像素處理。
因此，我們需要優化處理。如果我們仔細觀察前面的方程(2)和(3)，我們會注意到，它們看起來非常類似于卷積方程(1)。因此，與其計算不同矩陣的乘法(每層一個)，我們可以使用快速卷積算法。這使我們能夠用CNN實現取代全連接的神經網絡實現。

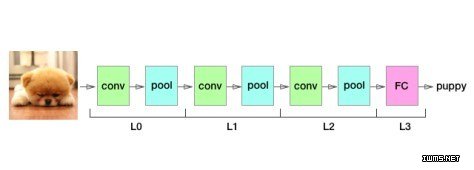

類似于全連接神經網絡，CNN就是一連續的層。下面的圖強調了一個典型的CNN結構(其他結構在文獻中有被提出)：

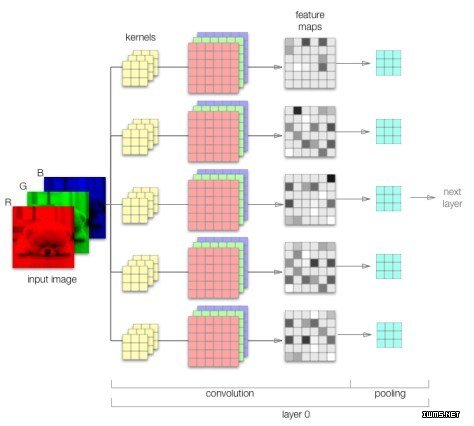

每個CNN層是由兩個操作組成：一個卷積后跟一個池。下圖突出了一個CNN的第一個卷積層：
在iOS 10和macOS 10.12中，Metal Performance Shaders框架(Accelerate框架也有)提供了一個新的類來配置CNN的特定的卷積操作。
正如你在前面的圖中所看到的，輸入圖像被分解成3個通道(紅、綠、藍)。每個通道與不同的訓練得到的核進行卷積。這3個結果再組成特征圖。在前面的圖中，我展示的只是4特征圖。在一個真正的CNN里，通常有16、32或更多特征圖。所以，你需要16x3或32x3個核。
